HEIDENHAIN iTNC 530
285
8.3
Пов
торы
частей
программы
8.3 Повторы частей программы
Метка LBL
Повторы частей программы начинаются с метки LBL. Повтор
части программы завершается с помощью CALL LBL n REPn.

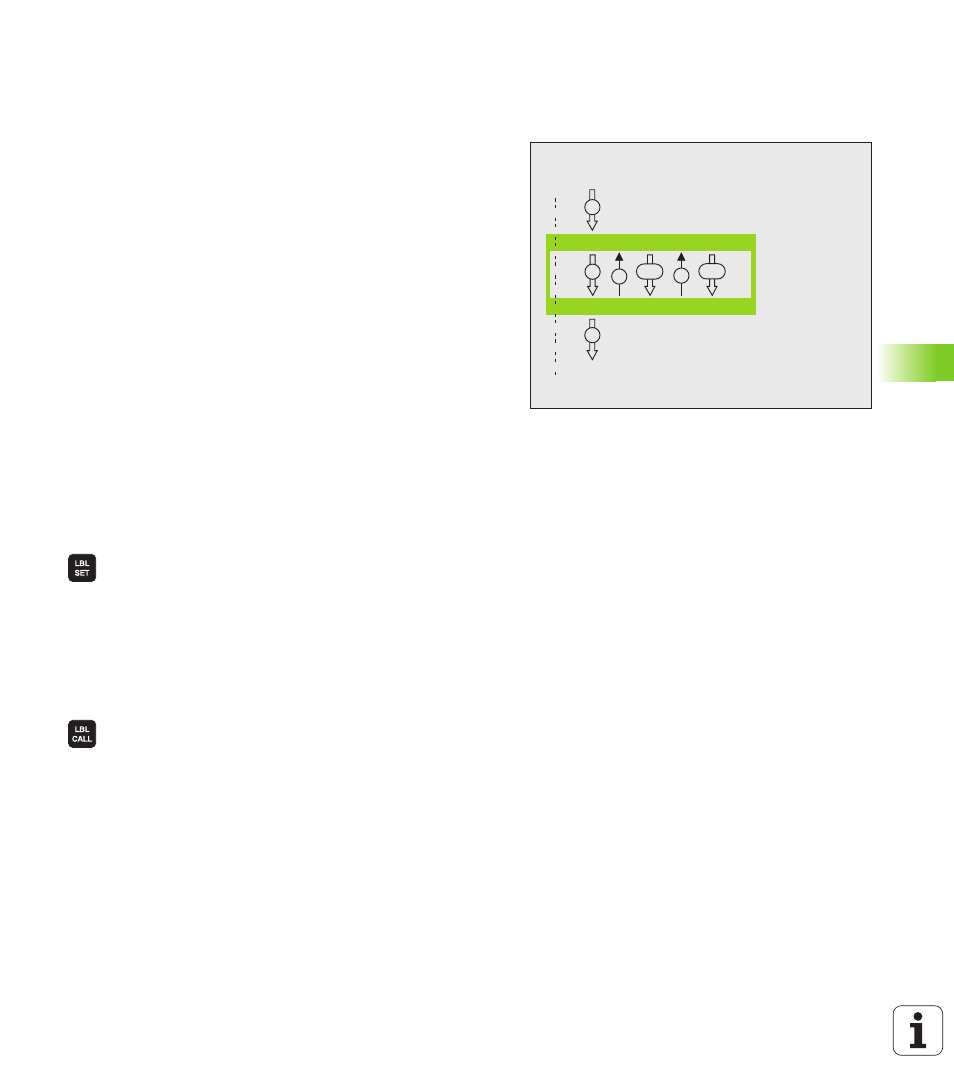

Принцип работы
1 Система ЧПУ выполняет программу обработки до конца части
программы (CALL LBL n REPn)
2 Затем система ЧПУ повторяет часть программы между
вызванной МЕТКОЙ и вызовом метки CALL LBL n REPn
столько раз, сколько задано в REP
3 После этого система ЧПУ продолжает выполнять программу
обработки
Указания для программирования
Часть программы можно повторить до 65 534 раз подряд
Число частей программы, выполняемых системой ЧПУ, всегда
на 1 отработку превышает заданное значение повторов.
Программирование повтора части
программы
U
Обозначение начала: нажмите клавишу LBL SET и
введите номер МЕТКИ для повторяемой части
программы. Если нужно использовать имя
МЕТКИ: для перехода к вводу текста нажмите
Softkey LBL-NAME
U
Ввод части программы
Вызов повтора части программы
U
Нажмите клавишу LBL CALL
U
Вызов подпрограммы/повторения: введите номер
метки вызываемой подпрограммы Если нужно
использовать имя МЕТКИ: для перехода к вводу
текста нажмите Softkey LBL-NAME Если вы хотите
ввести номер параметра строки в качестве адреса
назначения: нажмите Softkey QS, система ЧПУ
перейдет к метке с именем, заданным в
параметре строки
U
Повторение REP: введите количество повторений,
подтвердите с помощью кнопки ENT
0 BEGIN PGM ...
LBL1
CALL LBL 1 REP 2
END PGM ...
1
2
3
R
R
2/1
2/2
