HEIDENHAIN iTNC 530 507
12.6
Тр
ех
м
е
р
н
а
я
к
оррекция
инстр
умента
(
ПО
-опция
2)

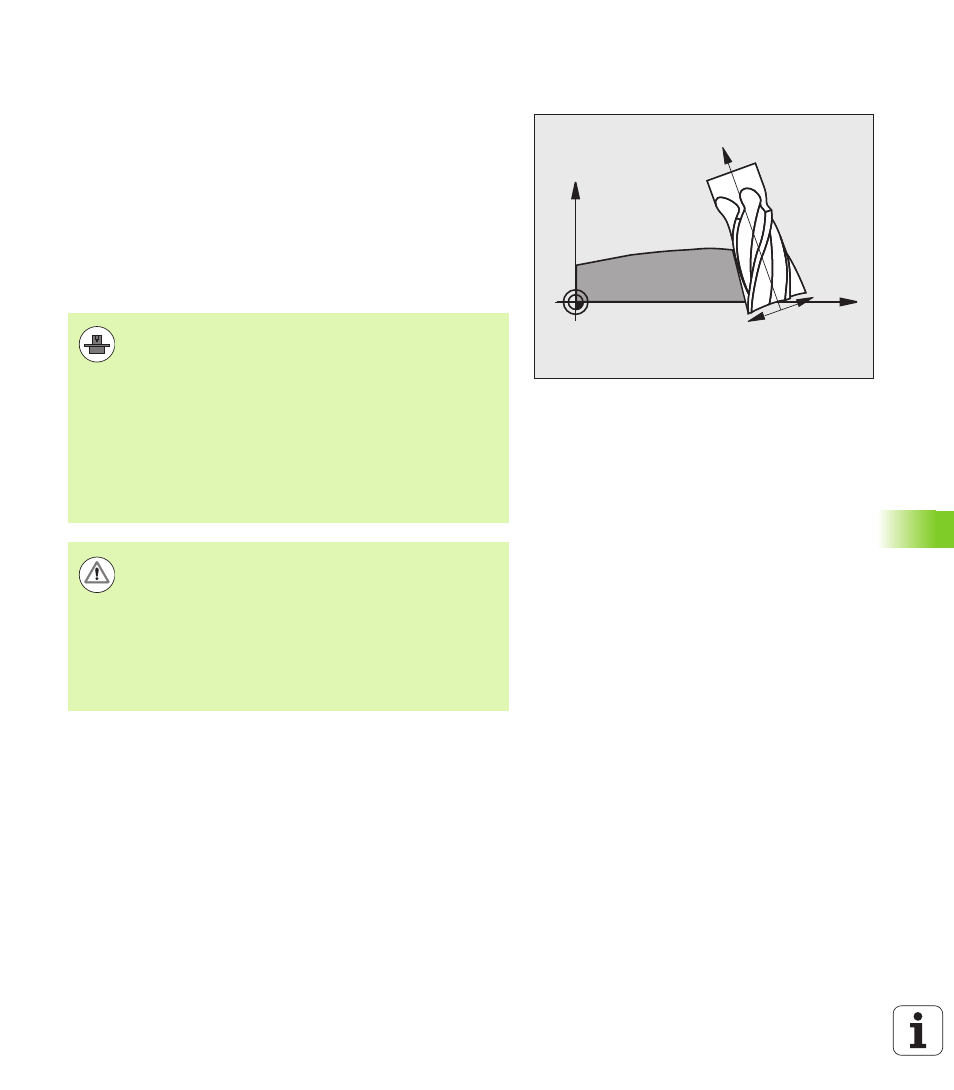

Peripheral Milling: трехмерная поправка на
радиус с ориентацией инструмента
ЧПУ смещает инструмент перпендикулярно направлению
движения и перпендикулярно направлению инструмента на сумму
дельта-значений DR (таблица инструментов и TOOL CALL).
Направление коррекции устанавливается с помощью поправки на
радиус RL/RR (см. рис., направление движения Y+). Чтобы
система ЧПУ могла достичь заданной ориентации инструмента,
необходимо активировать функцию M128 (смотри „Сохранение
положения вершины инструмента при позиционировании осей
наклона (TCPM): M128 (ПО-опция 2)” на странице 496). Тогда ЧПУ
автоматически позиционирует оси вращения станка так, чтобы
инструмент принял заданную ориентацию инструмента с
активной коррекцией.
X
Z
RL
RR
Эта функция возможна только на станках, в которых
для конфигурации осей наклона можно определить
пространственный угол. Следуйте указаниям
инструкции по обслуживанию станка.
ЧПУ может автоматически позиционировать оси
вращения не на всех станках. Следуйте указаниям
инструкции по обслуживанию станка.
Обратите внимание на то, что ЧПУ выполняет
коррекцию на заданные дельта-значения. Заданный
в таблице инструментов радиус инструмента R не
влияет на коррекцию.
Осторожно, опасность столкновения!
При использовании станков, оси вращения которых
допускают наличие только ограниченной области
перемещения, во время автоматического
позиционирования могут появиться движения, для
выполнения которых будет необходим, например,
поворот стола на 180°. Обратите внимание на риск
столкновения головки с заготовкой или с зажимными
приспособлениями.
