HEIDENHAIN iTNC 530
527
13.2
Ра
б
о
та
с
пал
етами
при
обрабо
тке
, ориентиров
анной
на
инстр
умент
Выбор файла палет
U
В режиме "Программирование/редактирование" или в режиме
отработки программы выберите управление файлами, нажав
клавишу PGM MGT
U
Отобразите файлы типа .P: нажмите клавиши Softkey ВЫБОР
ТИПА и ИНДИКАЦИЯ .P
U
Выберите таблицу палет с помощью клавиш со стрелками или
введите имя для новой таблицы
U
Подтвердите выбор кнопкой ENT

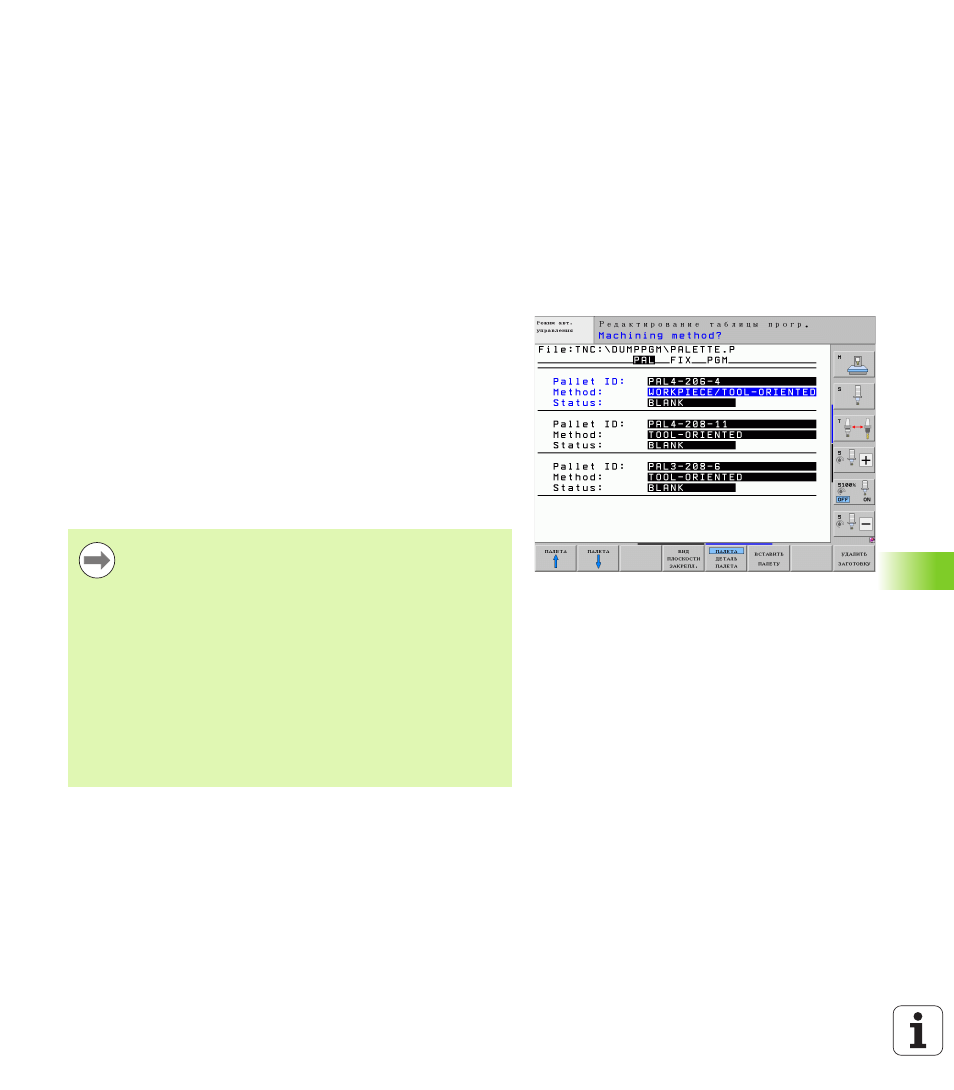

Настройка файла палет для работы с формой
ввода
Работа с палетами при выполнении обработки, ориентированной
на инструмент или на заготовку, подразделяется на трех уровнях:
уровень палет PAL
уровень зажимов FIX
уровень заготовки PGM
На каждом уровне возможен переход в режим детального
представления. В обычном представлении можно определить
метод обработки и состояние для палет, зажима и заготовки. При
редактировании имеющегося файла палет отображаются
текущие записи. Для настройки файла палет используйте
детальное представление.
Переход к разным уровням в форме ввода осуществляется с
помощью соответствующих клавиш Softkey. В строке состояния
формы ввода всегда подсвечивается текущий уровень. Если
переход к табличному виду осуществляется с помощью клавиши
разделения экрана дисплея, курсор находится на том же уровне,
что и при отображении в виде формы.
Настройте файл палет в соответствии с
конфигурацией станка. Если в наличии имеется только
одно зажимное приспособление с несколькими
заготовками, достаточно определить один зажим FIX с
заготовками PGM. Если палета содержит несколько
зажимных приспособлений, или зажим
обрабатывается с нескольких сторон, нужно
определить палету PAL с соответствующими
уровнями зажима FIX.
Можно переключаться между представлением в виде
таблицы и представлением в виде формы, используя
клавишу разделения экрана дисплея.
Графическая поддержка для ввода в форму пока
отсутствует.
