264
Программирование: ввод данных из DXF-файлов
7.1
Обрабо
тка
DXF-
файл
ов
(
ПО
-опция
)
7.1 Обработка DXF-файлов (ПО-
опция)
Применение

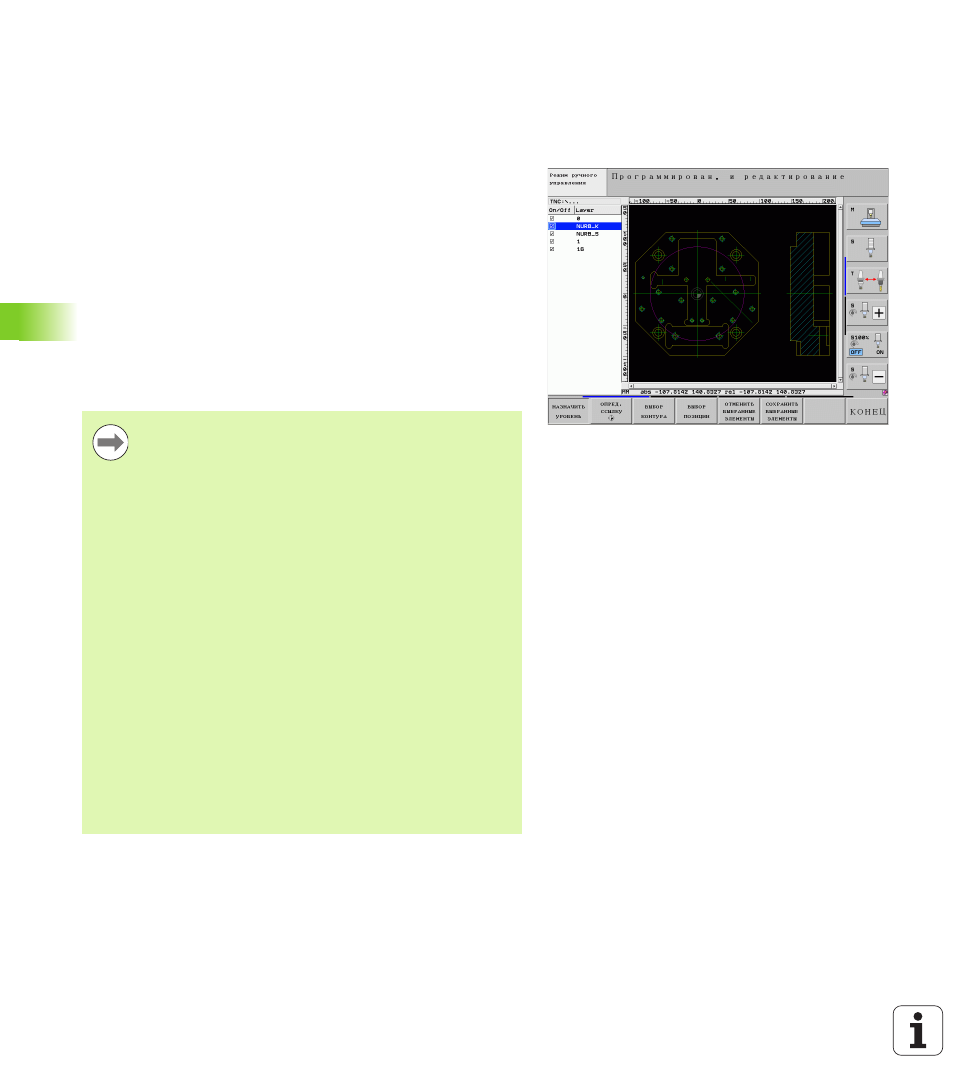

Созданные в CAD-системе DXF-файлы можно открыть
непосредственно в системе ЧПУ для извлечения контуров или
позиций обработки, а также их сохранения в памяти в качестве
программ в диалоге открытым текстом или файлов точек.
Программы в диалоге открытым текстом, получаемые при выборе
контура, отрабатываются также системами ЧПУ более ранних
версий, так как программы контура содержат только L- и CC-/C-
кадры.
Если DXF-файлы обрабатываются в режиме работы
Программирование/редактирование, система ЧПУ создает
программы контура с расширением .H и файлы точек обработки с
расширением .PNT. Если DXF-файлы обрабатываются в режиме
smarT.NC, система ЧПУ создает программы контура с
расширением .HC и файлы точек с расширением .HP.
Обрабатываемый DXF-файл должен быть сначала
сохранен на жестком диске ЧПУ.
Перед загрузкой в систему ЧПУ следует убедиться в
том, что имя DXF-файла не содержит пробелов или
запрещенных специальных знаков (смотри „Имена
Открываемый DXF-файл должен содержать не менее
одного уровня.
Система ЧПУ поддерживает самый
распространенный формат DXF, а именно R12
(соответствует AC1009).
Система ЧПУ не поддерживает двоичного формата
DXF. При создании DXF-файла из CAD-программы
или из графической программы обратите внимание на
необходимость его сохранения в формате ASCII.
В качестве контура можно выбирать следующие
элементы DXF:
LINE (прямая)
CIRCLE (полный круг)
ARC (сегмент окружности)
POLYLINE (ломаная линия)
