3 Циклы импульсной системы для автома-тического контроля обрабатываемой детали
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки

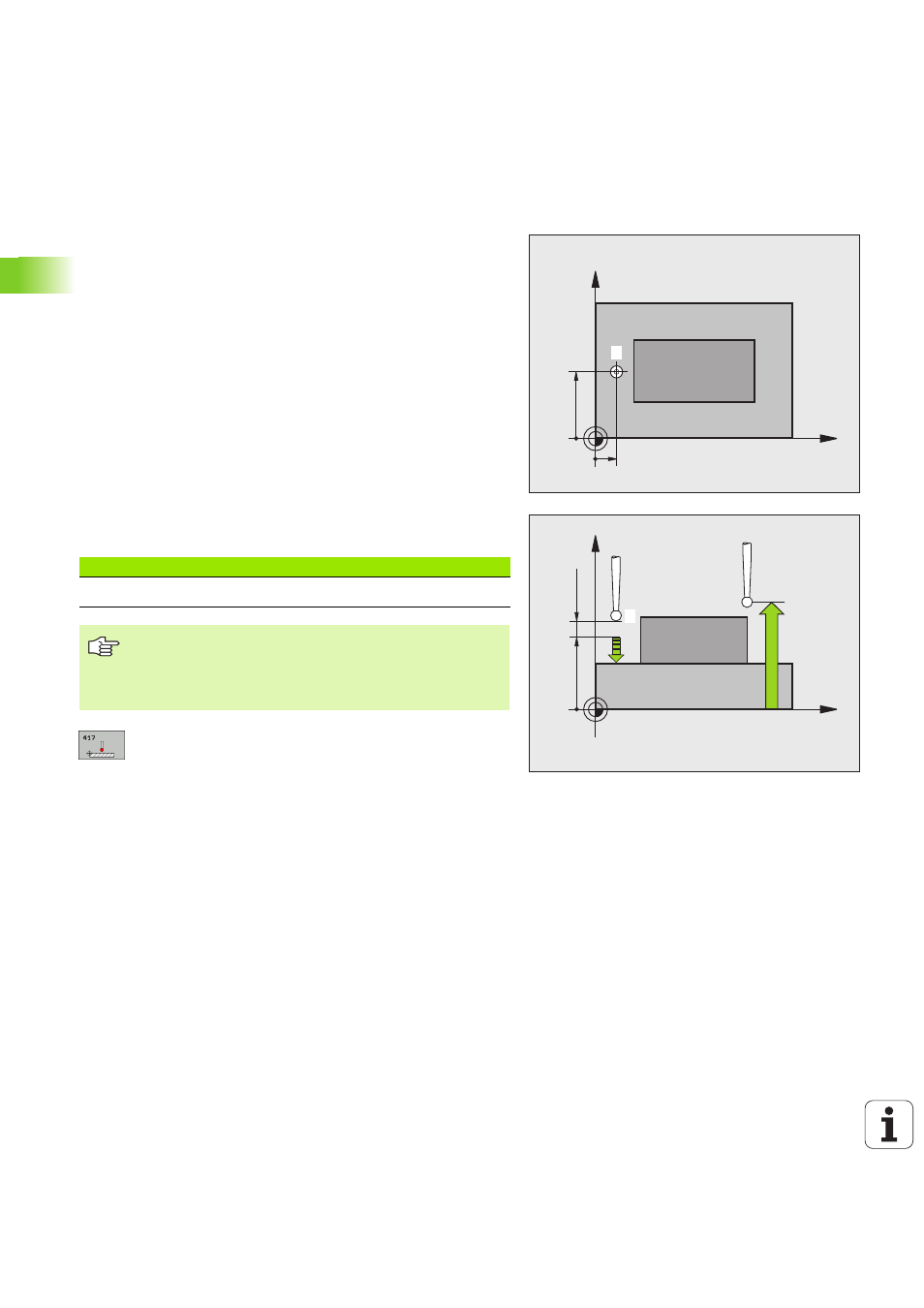

ОПОРНАЯ ТОЧКА ОСЬ ЩУПА (цикл щупа 417,
DIN/ISO: G417)
Цикл зонда 417 измеряет произвольную координату на оси зонда
и установливает эту координату в качестве опорной точки.
Альтернативно УЧПУ может записывать эту координату в
таблицы нулевых точек или в таблицы предустановки.
1 TNC позиционирует щуп на ускоренном ходе (значение из
MP6150 или MP6361) и с помощью логики позиционирования
(смотри \‘Отработка циклов измерительного щупа\’ на
странице 26) к программированной точке ощупывания
1
. При
этом УЧПУ смещает зонда на безопасное расстояние в
направлении положительной оси зонда
2 Затем щуп перемещается по своей оси на записанную
координату точки ощупывания
1
и определяет путем
ощупывания факт-позицию
3 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и перерабатывает определенную опорную точку в
зависимости от параметров цикла Q303 и Q305 (смотри
\‘Сохранение расчитанной опорной точки в памяти\’ на
странице 69) и записывает факт-значение в нижеуказанных
параметрах Q
1-ая точка измерения 1-ой оси Q263
(абсолютная): координата первой точки
ощупывания на главной оси плоскости обработки
1-ая точка измерения 2-ой оси Q264
(абсолютная): координата первой точки
ощупывания на вспомогательной оси плоскости
обработки
1-ая точка измерения 3-й оси Q294 (абсолютная):
координата первой точки ощупывания на оси щупа
Безопасное расстояние Q320 (в прирощениях):
дополнительное расстояние между точкой
измерения и наконечником щупа. Q320 действует
аддитивно по отношению к MP6140
Безопасная высота Q260 (абсолютная):
координата на оси щупа, на которой не может
произойти столкновение между щупом и
обрабатываемой деталью (зажимным
приспособлением)
X
Y
Q264
Q263
1
X
Z
Q260
Q294
MP61
40
+
Q320
1
Номер параметра
Значение
Q160
Фактзначение измеренная точка
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда. УЧПУ
установит потом на этой оси опорную точку.
