HEIDENHAIN iTNC 530
101
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки

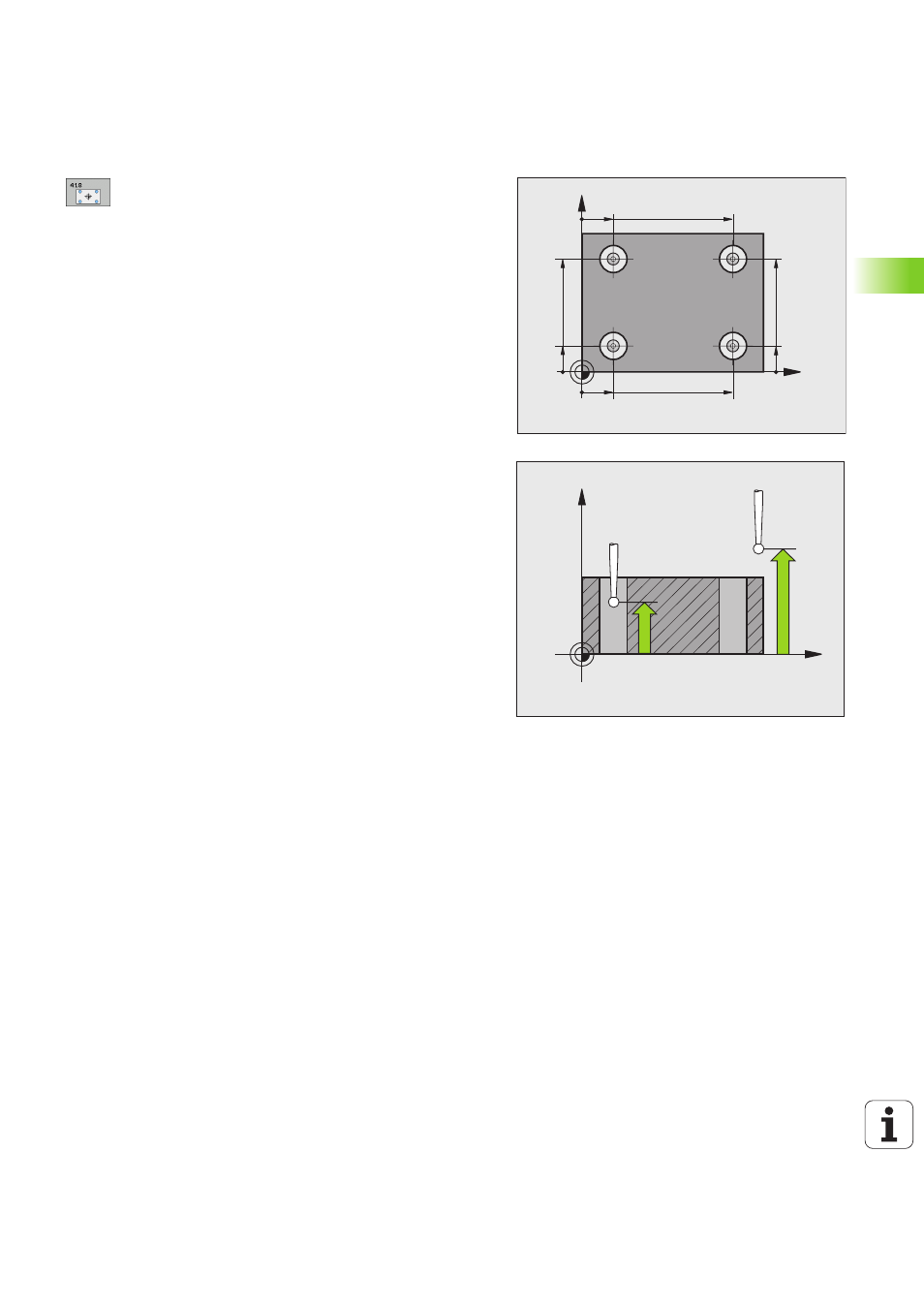

1 центр 1-й оси Q268 (абсолютный): центр
1. отверстия на главной оси плоскости обработки
1 центр 2-й оси Q269 (абсолютный): центр
1. отверстия на вспомогательной оси плоскости
обработки
2 центр 1-й оси Q270 (абсолютный): центр
2. отверстия на главной оси плоскости обработки
2 центр 2-й оси Q271 (абсолютный): центр
2. отверстия на вспомогательной оси плоскости
обработки
3 центр 1-й оси Q316 (абсолютный): центр
3. отверстия на главной оси плоскости обработки
3 центр 2-й оси Q317 (абсолютный): центр
3. отверстия на вспомогательной оси плоскости
обработки
4 центр 1-й оси Q318 (абсолютный): центр
4. отверстия на главной оси плоскости обработки
4 центр 2-й оси Q319 (абсолютный): центр
4. отверстия на вспомогательной оси плоскости
обработки
Высота измерения на оси щупа Q261
(абсолютная): координата центра наконечника
(=точка соприкосновения) на оси щупа, на которой
должно производиться измерение
Безопасная высота Q260 (абсолютная):
координата на оси щупа, на которой не может
произойти столкновение между щупом и
обрабатываемой деталью (зажимным
приспособлением)
X
Y
Q269
Q268
Q270
Q317
Q271
Q318
Q316
Q319
X
Z
Q261
Q260
