3 Циклы импульсной системы для автома-тического контроля обрабатываемой детали
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки

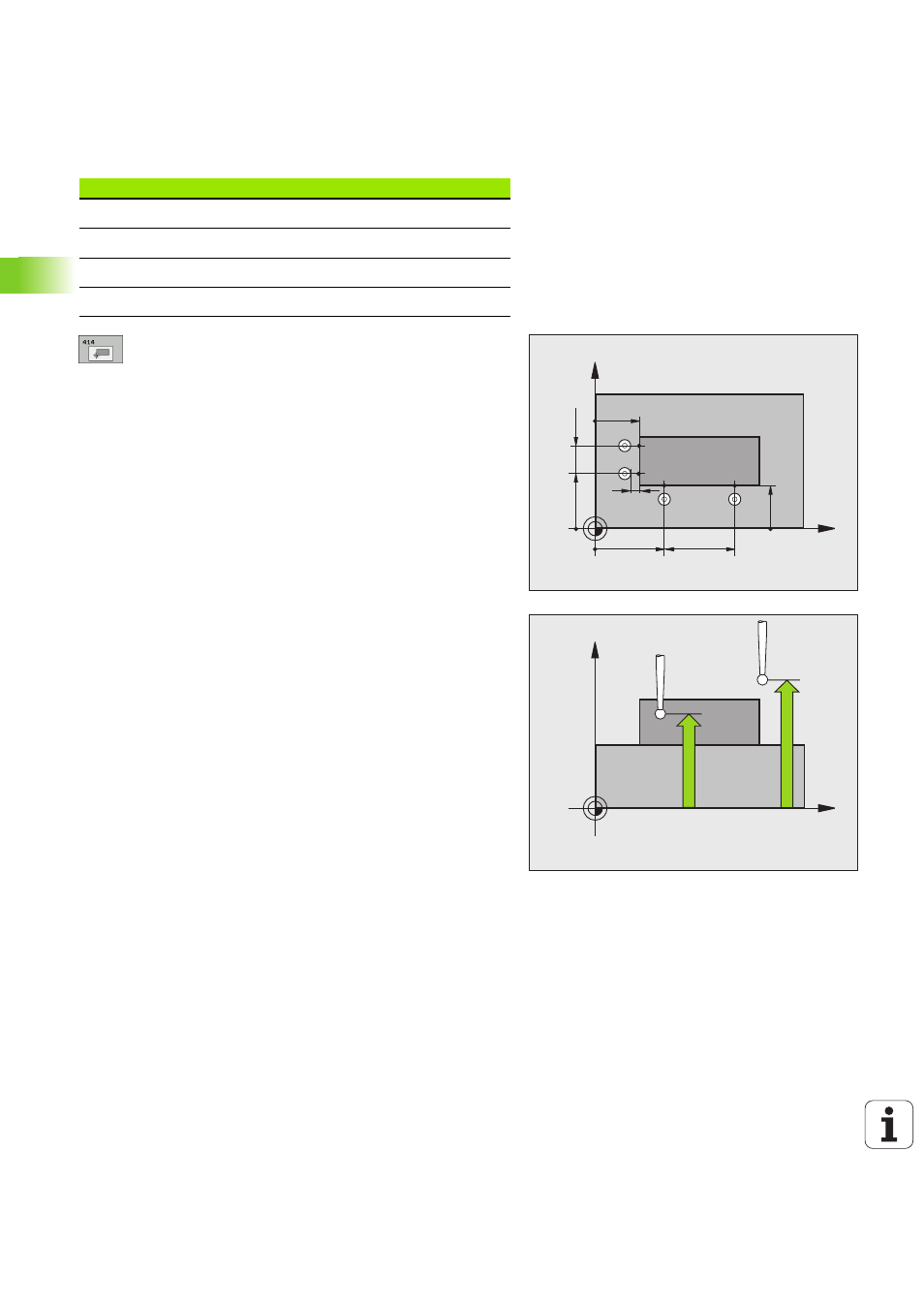

1-ая точка измерения 1-ой оси Q263
(абсолютная): координата первой точки
ощупывания на главной оси плоскости обработки
1-ая точка измерения 2-ой оси Q264 (абсолютная):
координата первой точки ощупывания на
вспомогательной оси плоскости обработки
Расстояние 1-ой оси Q326 (в прирощениях):
расстояние между первой и второй точкой
измерения на главной оси плоскости обработки
3-ая точка измерения 1-ой оси Q296
(абсолютная): координата третьей точки
ощупывания на главной оси плоскости обработки
3-ая точка измерения 2-ой оси Q297 (абсолютная):
координата третьей точки ощупывания на
вспомогательной оси плоскости обработки
Расстояние 2-ой оси Q327 (в прирощениях):
расстояние между третьей и четвертой точкой
измерения на вспомогательной оси плоскости
обработки
Высота измерения на оси щупа Q261
(абсолютная): координата центра наконечника
(=точка соприкосновения) на оси щупа, на которой
должно производиться измерение
Безопасное расстояние Q320 (в прирощениях):
дополнительное расстояние между точкой
измерения и наконечником щупа. Q320 действует
аддитивно по отношению к MP6140
Безопасная высота Q260 (абсолютная): координата
на оси щупа, на которой не может произойти
столкновение между щупом и обрабатываемой
деталью (зажимным приспособлением)
Переход на безопасную высоту Q301: определить, как
щуп должен перемещаться между точками измерения:
0: между точками замера переход на высоту замера
1: между точками замера переход на безопасную
высоту
Выполнение поворота Q304: определить,
должно ли TNC компенсировать наклонное
положение заготовки путем поворота:
0: не выполнять поворота
1: выполнить поворот
Угол
Координата X
Координата Y
A
Точка
1
больше точки
3
Точка
1
меньше точки
3
B
Точка
1
меньше точки
3
Точка
1
меньше точки
3
C
Точка
1
меньше точки
3
Точка
1
больше точки
3
D
Точка
1
больше точки
3
Точка
1
больше точки
3
X
Y
Q297
Q263
Q326
Q264
Q296
Q327
MP6140
+
Q320
X
Y
Q261
Q260
