HEIDENHAIN iTNC 530
51
3.1
Ав
то
м
атиче
ск
ое
определ
ение
крив
ог
о
по
л
о
ж
е
ния
де
тали

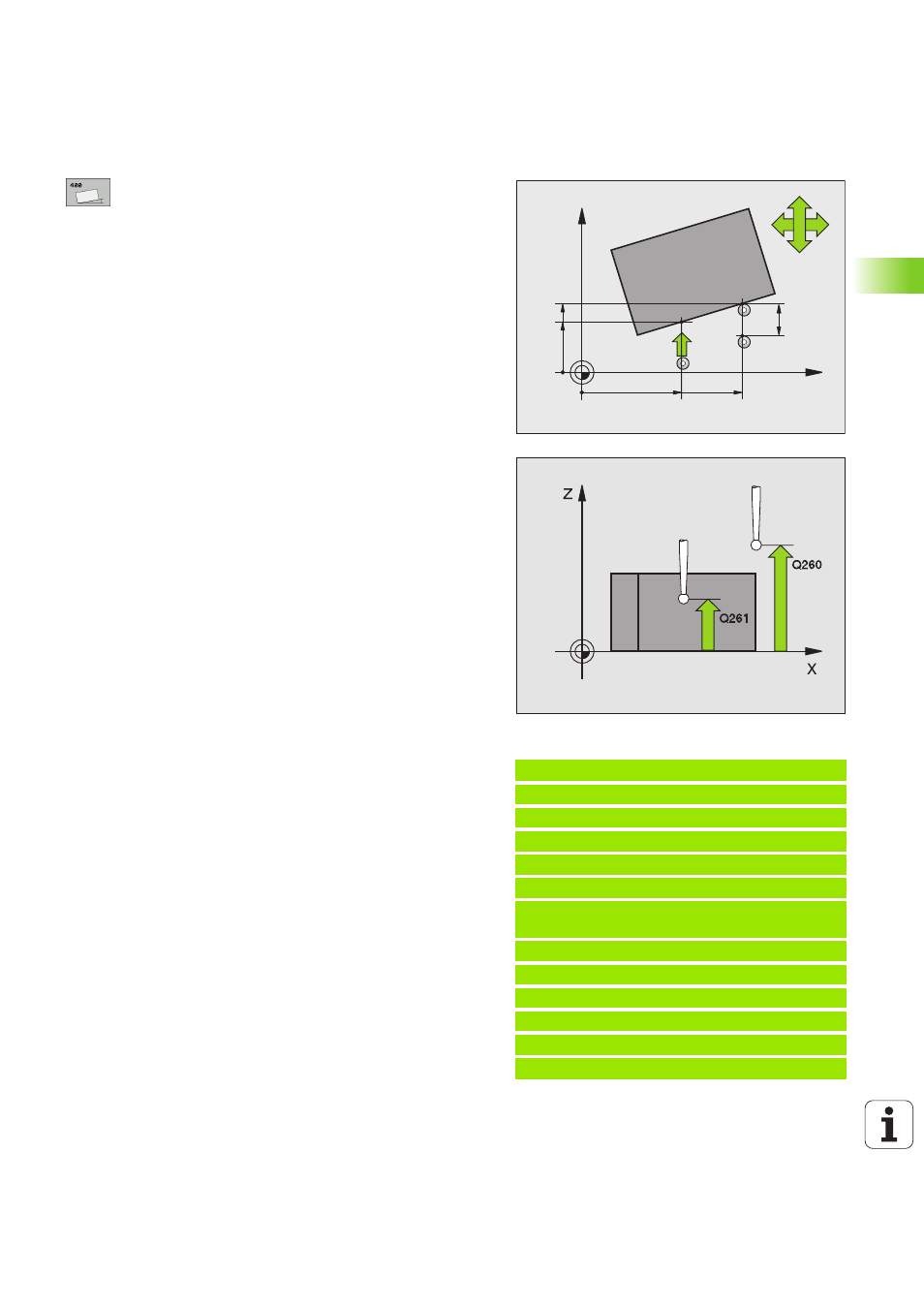

1-ая точка измерения 1-ой оси Q263
(абсолютная): координата первой точки
ощупывания на главной оси плоскости обработки
1-ая точка измерения 2-ой оси Q264 (абсолютная):
координата первой точки ощупывания на
вспомогательной оси плоскости обработки
2-ая точка измерения 1-ой оси Q265
(абсолютная): координата второй точки
ощупывания на главной оси плоскости обработки
2-ая точка измерения 2-ой оси Q266 (абсолютная):
координата второй точки ощупывания на
вспомогательной оси плоскости обработки
Ось измерения Q272: ось на плоскости обработки,
на которой должно производиться измерение:
1:главная ось = ось измерения
2:вспомогательная ось = ось измерения
Направление перемещения 1 Q267:
направление, в котором щуп должен
перемещаться к обрабатываемой детали:
-1:направление перемещения отрицательное
+1:направление перемещения положительное
Высота измерения на оси щупа Q261
(абсолютная): координата центра наконечника
(=точка соприкосновения) на оси щупа, на которой
должно производиться измерение
Безопасное расстояние Q320 (в прирощениях):
дополнительное расстояние между точкой
измерения и наконечником щупа. Q320 действует
аддитивно по отношению к MP6140
Безопасная высота Q260 (абсолютная): координата
на оси щупа, на которой не может произойти
столкновение между щупом и обрабатываемой
деталью (зажимным приспособлением)
Переход на безопасную высоту Q301:
определить, как щуп должен перемещаться между
точками измерения:
0: между точками замера переход на высоту замера
1: между точками замера переход на безопасной
высоте
Предустановка поворота Q307 (абсолютная): если
измеряемое наклонное положение не должно
отноститься к главной оси, а к произвольной прямой,
тогда ввести угол опорной прямой. УЧПУ определяет
тогда разницу из измеренного значения и угла
отсчетной прямой для поворота фона
Номер предустановки в таблице Q305: ввести
номер в таблице предустановок, под которым TNC
должно сохранить установленный поворот. При
вводе Q305=0, УЧПУ записывает определенный
поворот фона в меню ROT режима работы Вручную
Пример: ЧУ-кадры
5 TCH PROBE 400 ПОВОРОТ
Q263=+10 ;1-АЯ ТОЧКА 1-ОЙ ОСИ
Q264=+3.5 ;1-АЯ ТОЧКА 2-ОЙ ОСИ
Q265=+25 ;2-АЯ ТОЧКА 1-ОЙ ОСИ
Q266=+2
;2-АЯ ТОЧКА 2-ОЙ ОСИ
Q272=2
;ОСЬ ИЗМЕРЕНИЯ
Q267=+1
;НАПРАВЛЕНИЕ
ПЕРЕМЕЩЕНИЯ
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОПАСН.РАССТОЯНИЕ
Q260=+20 ;БЕЗОПАСНАЯ ВЫСОТА
Q301=0
;ПЕРЕХОД НА БЕЗ.ВЫСОТУ
Q307=0
;ПРЕДУСТАН. ПОВОРОТ
Q305=0
;НОМЕР В ТАБЛИЦЕ
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
+
Q267
MP6140
+
Q320
