32 2 Циклы импульсной системы в режимах работы Вручную и Эл. маховичок
2.2
К
алибровка
импу
льсной
систе
мы
2.2 Калибровка импульсной
системы
Введение
Импульсный щуп следует калибровать в случае
„ ввода в эксплуатацию
„ поломки щупа
„ смены щупа
„ изменения подачи ощупывания
„ неточностей, вызванных на пример нагреванием станка
При калибровке УЧПУ определяет «рабочую» длину пальца щупа
и «рабочий» радиус наконечника. Для калибровки 3D-щупа
регулировочное кольцо известной высоты и известного
внутренного радиуса закрепляется на столе станка.

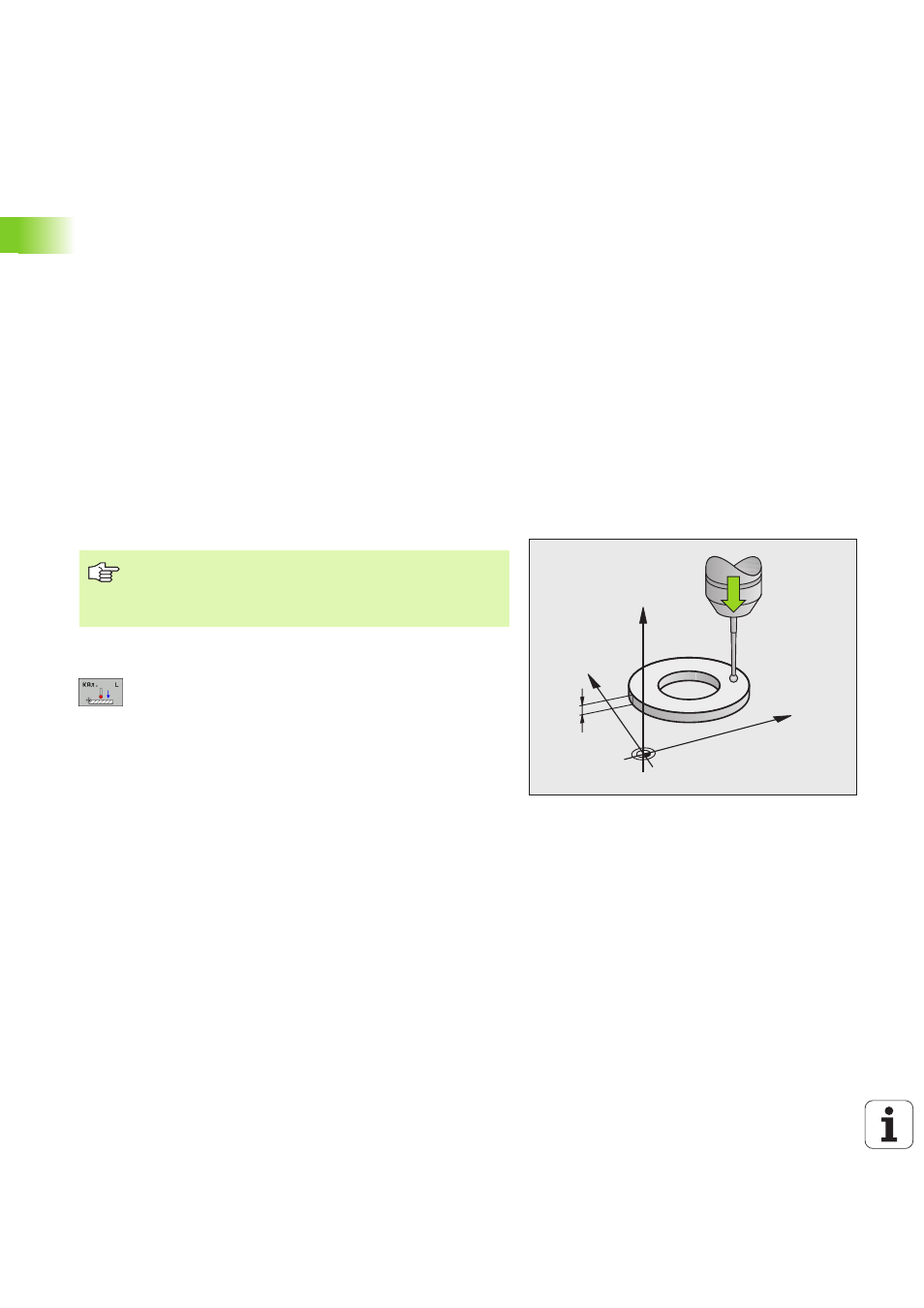

Калибровка рабочей длины
 Так назначить координаты опорной точки на оси шпинделя, что
для стола станка действует: Z=0.
 Выбор функции калибровки для длины щупа:
softkey ФУНКЦИЯ ОЩУПЫВАНИЯ и KAЛ. L
нажать. УЧПУ показывает окно меню с четыремя
полями ввода
 Записать ось инструмента (клавиша оси)
 Опорная точка: записать высоту реглировочного
кольца
 Пункты меню Рабочий радиус наконечника и
Рабочая длина не требуют ввода
 Переместить щуп плотно над поверхность
регулировочного кольца
 Если это необходимо, следует изменить
направление перемещения: выбор с помощью
softkey или клавиш со стрелками
 Ощупывание поверхности: нажать внешнюю
клавишу СТАРТ
5
Y
X
Z
Рабочая длина импульсного щупа относится всегда к
опорной точке инструмента. Как правило,
производитель станка устанавливает опорную точку
инструмента на передний конец шпинделя.
