HEIDENHAIN iTNC 530
65
3.1
Ав
то
м
атиче
ск
ое
определ
ение
крив
ог
о
по
л
о
ж
е
ния
де
тали

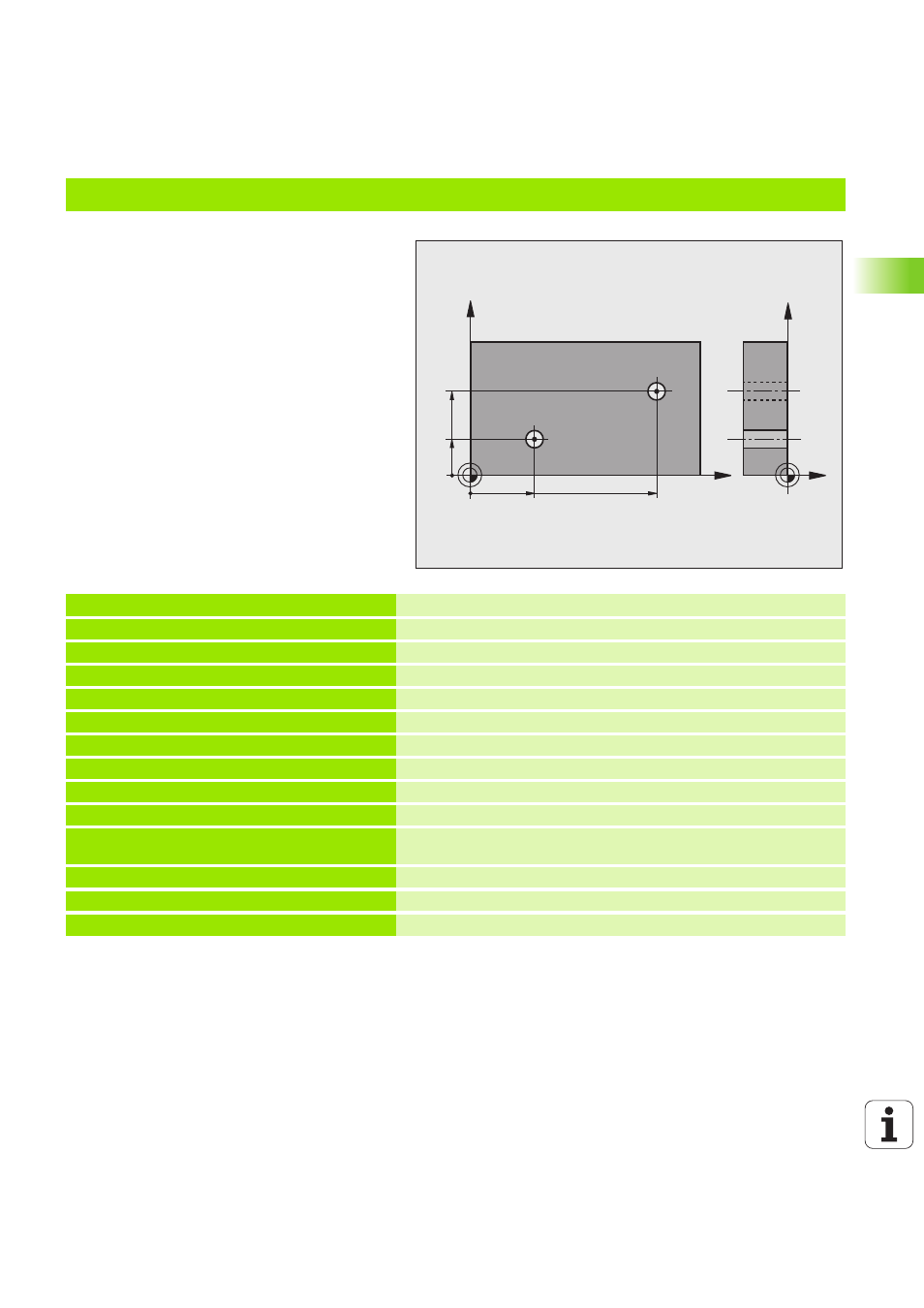

Пример: определение поворота через два отверстия
0 BEGIN PGM CYC401 MM
1 TOOL CALL 0 Z
2 TCH PROBE 401 ROT 2 ОТВЕРСТИЯ
Q268=+25
;1-ЫЙ ЦЕНТР 1-ОЙ ОСИ
Центр 1-го отверстия: координата X
Q269=+15
;1-ЫЙ ЦЕНТР 2-ОЙ ОСИ
Центр 1-го отверстия: координата Y
Q270=+80
;2-ЫЙ ЦЕНТР 1-ОЙ ОСИ
Центр 2-го отверстия: координата X
Q271=+35
;2-ЫЙ ЦЕНТР 2-ОЙ ОСИ
Центр 2-го отверстия: координата Y
Q261=-5
;ВЫСОТА ЗАМЕРА
Координата на оси зонда, на которой осуществляется измерение
Q260=+20
;БЕЗОПАСНАЯ ВЫСОТА
Высота, на которой ось зонда может перемещаться без столкновения
Q307=+0
;ПРЕДУСТАН. ПОВОРОТ
Угол отсчетной прямой
Q402=1
;ВЫВЕРКА
Компенсирование наклонного положения путем поворота
круглово стола
Q337=1
;НАЗНАЧЕНИЕ НУЛЯ
После выверки индикацию занулить
3 CALL PGM 35K47
Вызов программы обработки
4 END PGM CYC401 MM
X
Y
25
35
Z
Y
80
15
