180 5 Циклы импульсной системы для автоматического измерения инструмента
5.2
Р
а
спо
л
огае
мые
цик
лы
5.2 Распологаемые циклы
Обзор
Циклы контактного зонда программируются в режиме работы
Программу ввести впамять/редактировать через клавишу TOUCH
PROBE. Следующие циклы стоят в распоряжении:
Различия между циклами 31 до 33 и 481 до 483
Объем функций и порядок отработки цикла абсолютно
идентичны. Между циклами 31 до 33 и 481 до 483 имеются только
два следующие различия:
„ Циклы 481 до 483 находятся под G481 до G483 в распоряжении
в DIN/ISO
„ Вместо произвольно избираемого параметра для статуса
измерения используют новые циклы жесткий параметр Q199

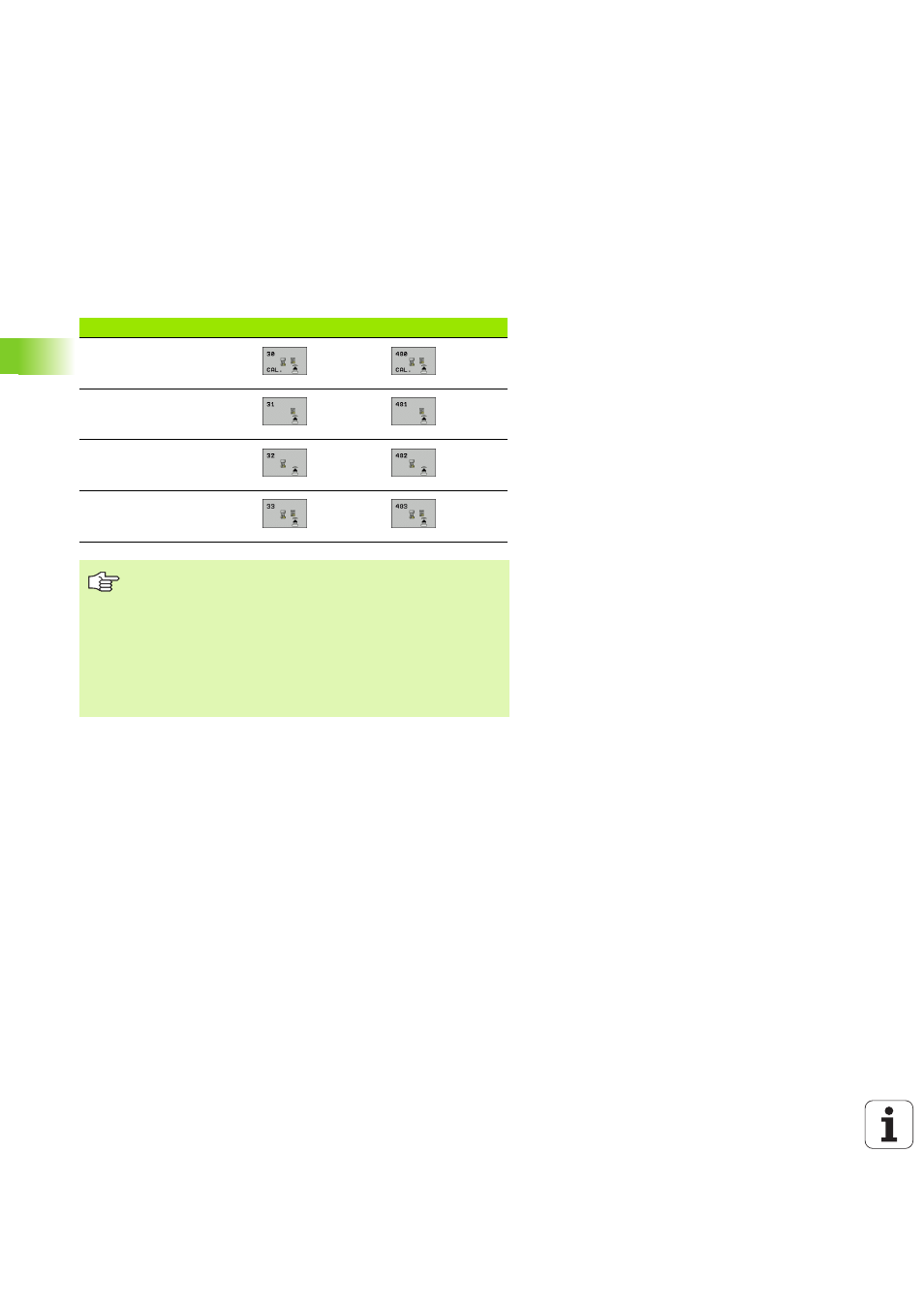

Цикл Старый формат Новый формат
Калибровка TT
Измерение длины
инструмента
Измерение радиуса
инструмента
Измерение радиуса и
длины инструмента
Циклы замера работают только при активной
центральной памяти инструментов TOOL.T
До начала работы с циклами замера, оператор должен
записать все требуемые для замера данные в
центральной памяти инструментов и измеряемый
инструмент вызвать с TOOL CALL.
Измерение возможно проиводить также при
наклоненной плоскости обработки.
