3 Циклы импульсной системы для автома-тического контроля обрабатываемой детали
3.1
Ав
то
м
атиче
ск
ое
определ
ение
крив
ог
о
по
л
о
ж
е
ния
де
тали
ПОВОРОТ компенсировать с помощью оси
поворота (цикл щупа 403, DIN/ISO: G403)
Цикл умпульсного зонда 403 определяет путем измерения двух
точек, которые должны лежать на одной прямой, кривое
положение детали. Определенное кривое положение детали
УЧПУ компенсирует вращением оси A, B или C. Деталь
зажимается при этом произвольно на столе станка.
Ниже описанные комбинации оси измерения (параметр цикла
Q272) и компенсирующей оси (параметр цикла Q312)
разрешаются. Функция наклона плоскости обработки:
1 TNC позиционирует щуп на ускоренном ходе (значение из
MP6150 или MP6361) и с помощью логики позиционирования
(смотри \‘Отработка циклов измерительного щупа\’ на
странице 26) к программированной точке ощупывания
1
. При
этом УЧПУ смещает зонда на безопасное расстояние против
определенному направлению перемещения

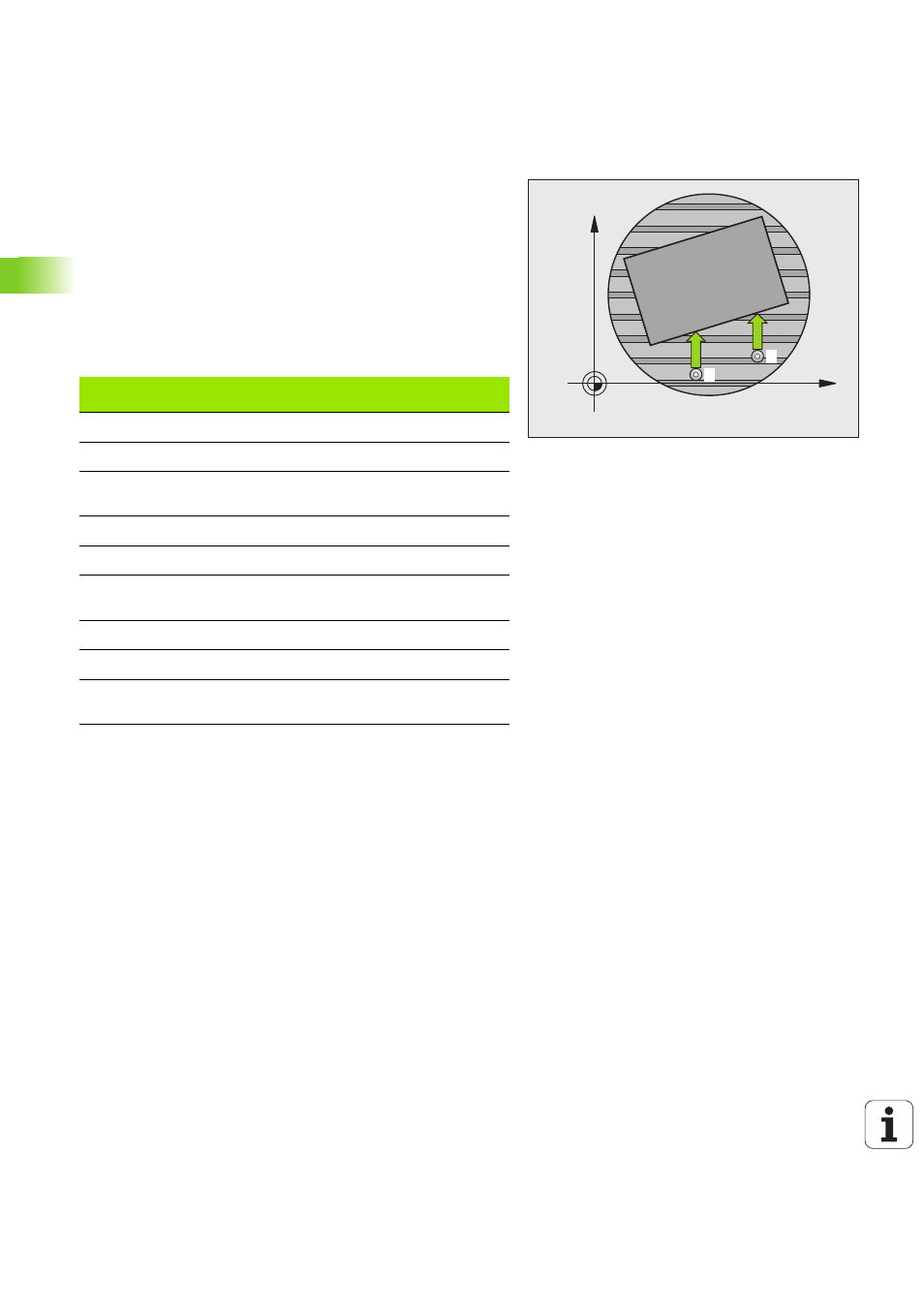

2 Затем щуп перемещается на заданную высоту измерения и
производит первую операцию ощупывания с подачей
ощупывания (MP6120 или MP6360)
3 Потом щуп перемещается к следующей точке ощупывания
2
и
выполняет вторую операцию ощупывания
X
Y
1
2
Активная ось
зонда (TS)
Ось измерения
Компенсирующая ось
Z
X (Q272=1)
C (Q312=6)
Z
Y (Q272=2)
C (Q312=6)
Z
Z (Q272=3)
B (Q312=5) или A
(Q312=4)
Y
Z (Q272=1)
B (Q312=5)
Y
X (Q272=2)
C (Q312=5)
Y
Y (Q272=3)
C (Q312=6) или A
(Q312=4)
X
Y (Q272=1)
A (Q312=4)
X
Z (Q272=2)
A (Q312=4)
X
X (Q272=3)
B (Q312=5) или С
(Q312=6)
