2.3 Компенсирование наклонного
положения обрабатываемой детали
Введение
Наклоненное закрепление обрабатываемой детали УЧПУ
компенсирует арифметически путем "поворота".
Для этого УЧПУ так устанавливает угол поворота, что одна
поверхность детали и базовая ось угла плоскости обработки

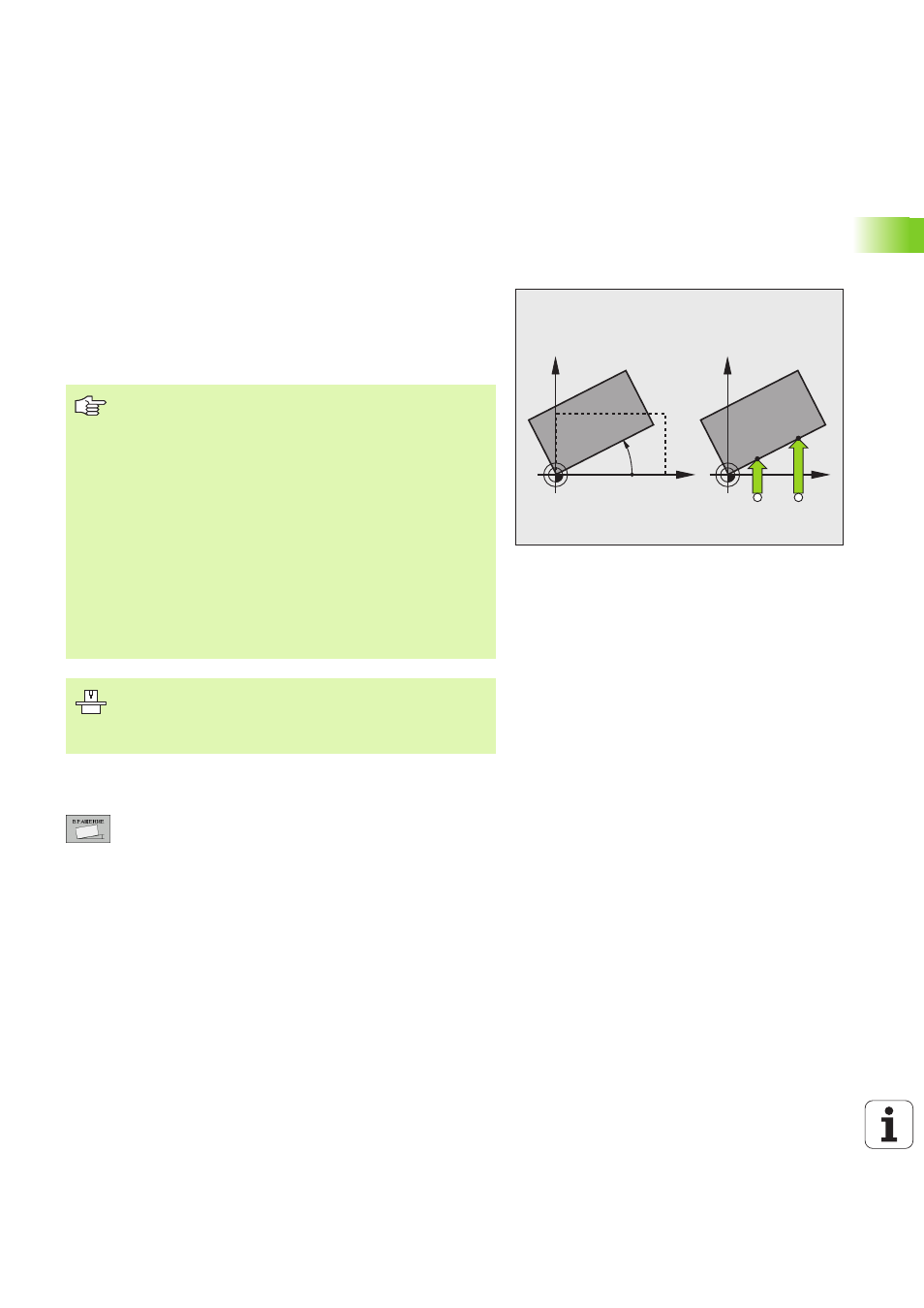

становятся образующими этого угла. Смотри картину справа.
Определение поворота
 Выбор функции ощупывания: softkey
ОЩУПЫВАНИЕ ROT нажать
 Позиционировать щуп вблизи первой точки
ощупывания
 Выбрать направление ощупывания
перпендикулярно к опорной оси угла: выбрать ось
и направление нажимая softkey
 Ощупывание: внешнюю клавишу СТАРТ нажать
 Позиционировать щуп вблизи второй точки
ощупывания
 Ощупывание: внешнюю клавишу СТАРТ нажать.
УЧПУ определяет поворот и показывает этот угол
после диалога Угол поворота = .
X
Y
PA
X
Y
A B
Направление ощупывания для измерения наклонного
положения детали следует выбирать всегда
перпендикулярно к опорной оси угла.
Чтобы поворот всегда верно рассчитывался при отработке
программы, следует в первом кадре перемещения
программировать обои координаты плоскости обработки.
Базисный поворот можете также использвать вместе с
функцией PLANE, следует однако в данном случае
сначала активировать базисный поворот а потом
функцию PLANE.
Если изменяете базисный поворот, УЧПУ спрашивает при
покидании меню, хотите ли записывать измененный
базисный поворот в памяти также в соответственной
активной строке таблицы предустановки. В данном
случае нажимая клавишу ENT подтвердить.
TNC может выполнить также настоящую, трехмерную
компенсацию зажима, если станок для этого
подготовлен. При необходимости следует обращаться
к производителю станков.
