HEIDENHAIN iTNC 530 37
2.4
На
зна
чение
к
оор
динат
опорной
то
ч
ки
с
по
м
ощью
3D-
импу
льсной
систе
мы
2.4 Назначение координат опорной точки с
помощью 3D-импульсной системы
Введение
Функции для назначения координат опорной точки на выверенной
детали выбираются с помощью следующих softkeys:
„ Назначение координат опорной точки на произвольной оси с
помощью ОЩУПЫВАНИЕ ПОЗ
„ Назначение угла в качестве опорной точки с помощью
ОЩУПЫВАНИЕ P
„ Центр окружности в качестве опорной точки с помощью
ОЩУПЫВАНИЕ CC
„ Средняя ось в качестве опорной точки с помощью
ОЩУПЫВАНИЕ

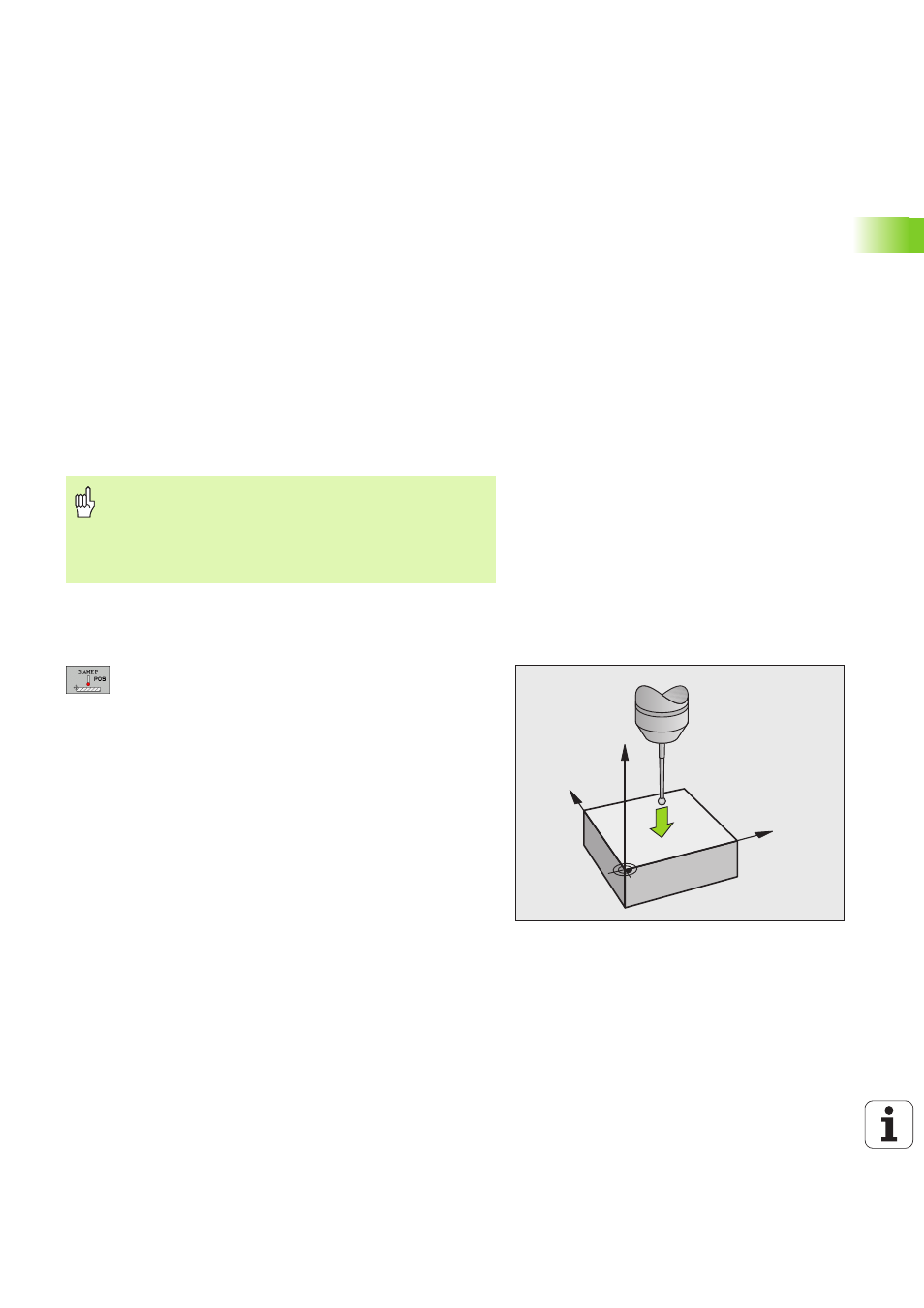

Устанавливание опорной точки на
произвольной оси
 Выбор функции ощупывания: softkey
ОЩУПЫВАНИЕ ПОЗ нажать
 Позиционировать щуп вблизи точки ощупывания
 Выбрать направление ощупывания и
одновременно ось, для которой устанавливается
опорная точка, напр.в направлении Z– ощупывать:
выбор с помощью softkey
 Ощупывание: внешнюю клавишу СТАРТ нажать
 Опорная точка: ввести заданную координату, с
помощью softkey НАЗН.ОПОРНОЙ ТОЧКИ ввести,
или записать значение в таблице (смотри \‘Запись
результатов измерения из циклов зонда в таблицу
нулевых точек\’, страница 30, или смотри \‘Запись
результатов измерения из циклов зонда в таблицу
предустановки (Preset)\’, страница 31)
 Заключить функцию ощупывания: клавишу END
нажать
При этом следует учесть, что УЧПУ относит в случае
активного смещения нулевой точки значение
ощупывания всегда к активной предустановке (или к
установленной в последнюю очередь в режиме
ручного управления опорной точке), хотя в индикации
положения смещение нулевой точки пересчитывается.
Y
X
Z
