HEIDENHAIN iTNC 530
33
2.2
К
алибровка
импу
льсной
систе
мы
Калибровать рабочий радиус и
компенсировать смещение соосности щупа
Ось импульсного щупа не совпадает как правило совсем точно с
осью шпинделя. Функция калибровки обнаруживает сдвиг между
осью щупа и осью шпинделя и компенсирует его математически.
В зависимости от настройки параметра станка 6165 (установка
шпинделя активная/неактивная, (смотри \‘Ориентировка
инфракрасного щупа на программированное направление
ощупывания: MP6165\’ на странице 23) операция калибровки
выполняется по разному. Когда при активной установке шпинделя
операция калибровки осуществляется с помощью лишь одного
кадра ЧУ, то в случае неактивной установки шпинделя, решаете,
следует выполнять каибровку смещения центра или нет.
При калибровке смещения центра УЧПУ поворочивает 3D-щуп на
180°. Поворот запускается дополнительной функцией,
определенной производителем станков в параметре 6160.
При ручной калибровке следует работать следующим образом:

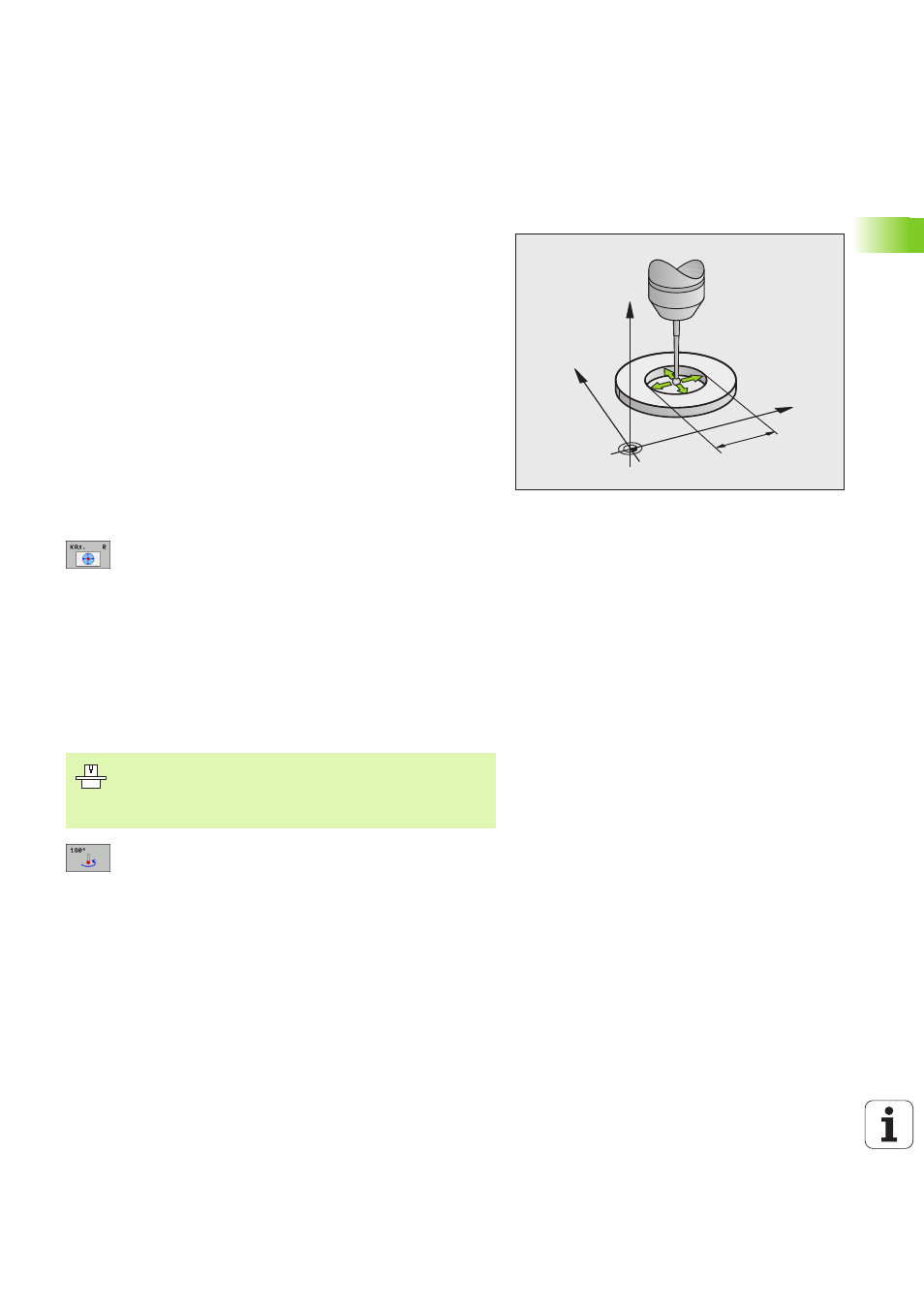

Позиционировать наконечник щупа в режиме работы Ручное
управление в отверстие регулировочного кольца
Выбрать функцию калибровки для радиуса
наконечника щупа и смещения центра щупа:
softkey KAЛ. R нажать
Избрать ось инструмента, записать радиус
регулировочного кольца
Ощупывание: нажать 4х внешнюю клавишу
СТАРТ. 3D-щуп выполняет ощупывание в каждом
направлении одной позиции отверстия и
рассчитывает рабочий радиус наконечника щупа
Если хотите сейчас заключить функцию
калибровки, то следует softkey КОНЕЦ нажать
Определение смещения центра наконечника
щупа: softkey 180° нажать. УЧПУ поворочивает
щуп на 180°
Ощупывание: 4х нажать внешнюю клавишу
СТАРТ. 3D-щуп выполняет ощупывание в каждом
направлении одной позиции отверстия и
рассчитывает сдвиг соосности щупа
Y
X
Z
10
Для определения сдвига соосности наконечника щупа,
УЧПУ должно быть подготовлено производителем
станков. Обратите внимание на руководство по
обслуживанию станка!
