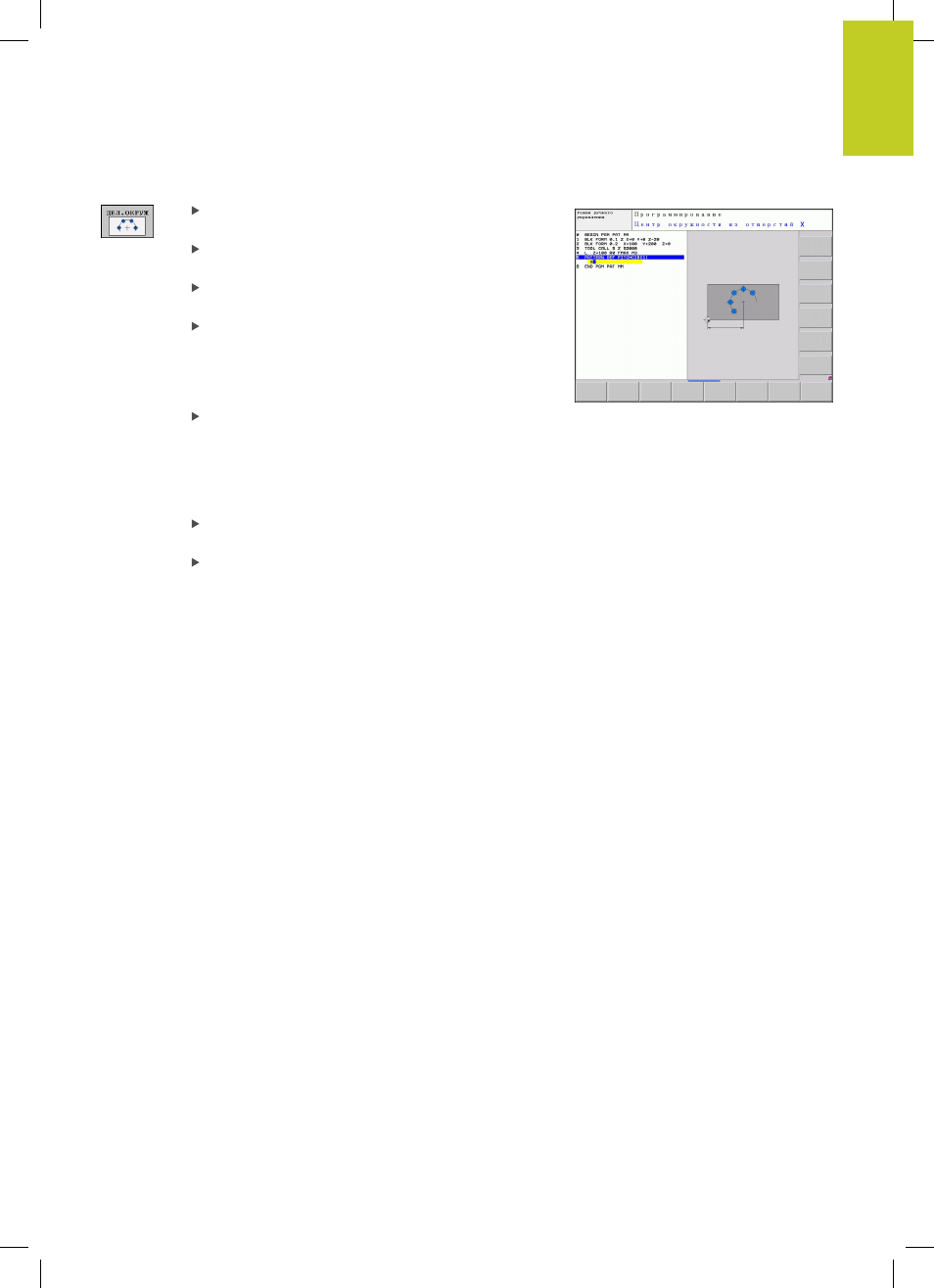

Определение образца PATTERN DEF
2.3
2
TNC 320 | Рук/оводствопользователяПрограммированиециклов | 3/2014
57
Цент окружности из отверстий X
(абсолютная):
координата центра окружности на оси X
Цент окружности из отверстий Y
(абсолютная):
координата центра окружности на оси Y
Диаметр окружности из отверстий
: диаметр
окружности из отверстий
Угол старта
: полярный угол первой позиции
обработки. Опорная ось: главная ось активной
плоскости обработки (например, X для
оси инструмента Z). Значение может быть
положительным или отрицательным
Шаг угла/конечный угол
: инкрементный
полярный угол между двумя позициями
обработки. Значение может быть
положительным или отрицательным.
Альтернативно можно ввести конечный угол
(переключается с помощью Softkey)
Количество шагов
: общее количество позиций
обработки на окружности
Координата поверхности заготовки
(абсолютная): введите координату Z, в которой
должна начинаться обработка
