Циклы: преобразования координат
11.5 ЛИЦЕВАЯ ПОВЕРХНОСТЬ (Цикл 8, DIN/ISO: G28)
11
256
TNC 320 | Рук/оводствопользователяПрограммированиециклов | 3/2014
11.5
ЛИЦЕВАЯ ПОВЕРХНОСТЬ (Цикл 8,
DIN/ISO: G28)

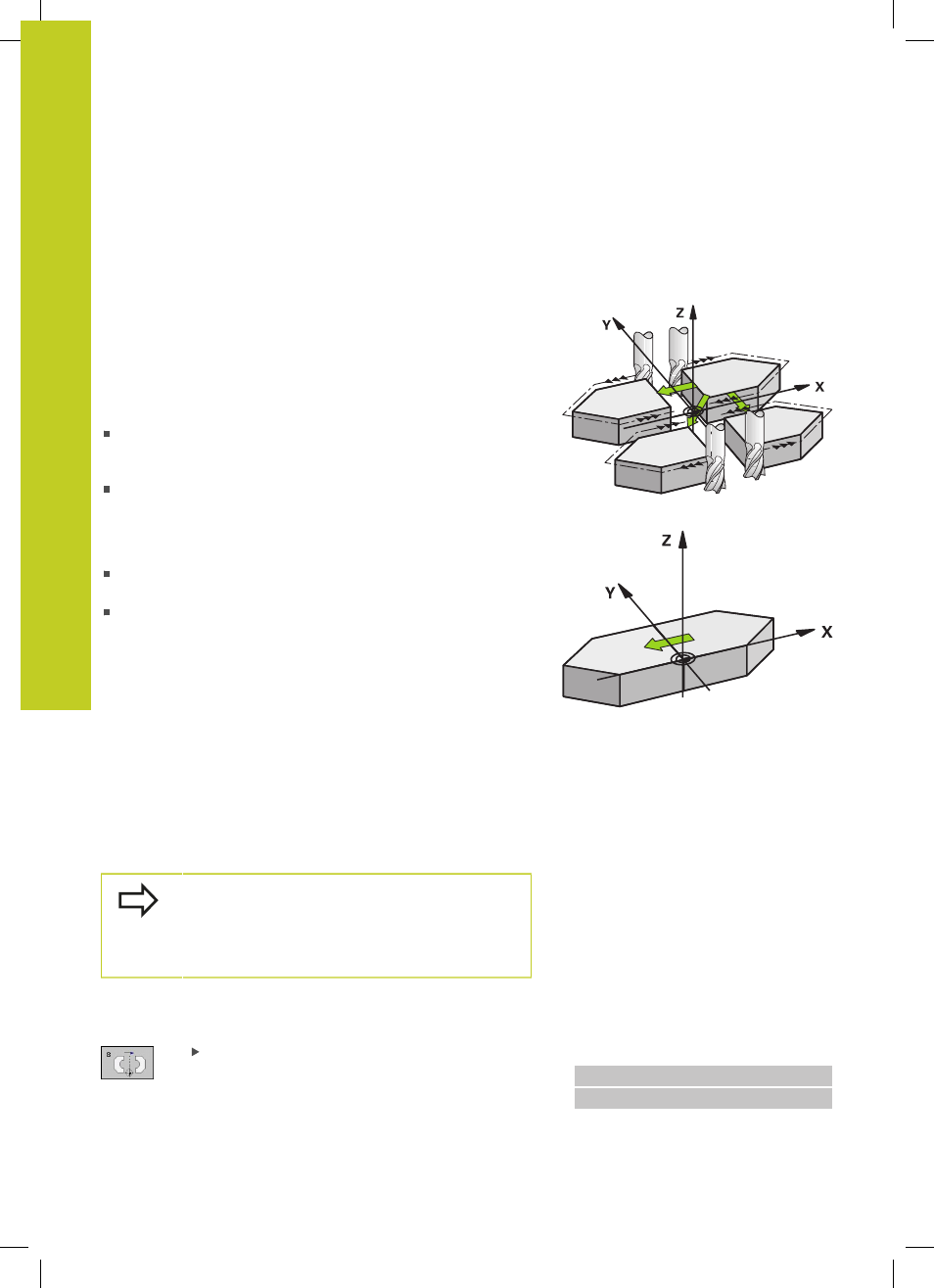

Действие
ЧПУ может выполнять обработку в плоскости с зеркальным
отображением.
Зеркальное отображение действует с момента его
определения в программе. Оно действует также в режиме
работы "Позиционирование с ручным вводом". ЧПУ показывает
активные зеркальные оси в дополнительной индикации
состояния.
Если отражается только одна ось, то изменяется
направление вращения инструмента. Этот принцип не
действует в циклах обработки.
Если зеркально отражаются две оси, то направление
вращения сохраняется.
Результат зеркального отображения зависит от положения
нулевой точки:
Нулевая точка лежит на отображаемом контуре: Элемент
отображается напрямую на нулевую точку;
Нулевая точка лежит вне отражаемого контура: элемент
дополнительно смещается;
Сбросить
Заново запрограммируйте цикл ОТОБРАЖЕНИЕ с вводом NO
ENT .
Учитывайте при программировании!
Если отражается только одна ось, изменяется
направление вращения в циклах фрезерования с
номерами 2хх. Исключение: цикл 208, в котором
сохраняется определенное в цикле направление
вращения.
Параметры цикла
Отражаемая ось?
: задайте оси, которые
требуется зеркально отобразить; можно
отобразить все оси, включая оси вращения, за
исключением оси шпинделя и вспомогательной
оси. Допускается ввод максимум трех осей.
Диапазон ввода до 3 NC-осей X, Y, Z, U, V, W, A,
B
, C
Кадры УП
79 CYCL DEF 8.0 ЗЕРКАЛЬН.
80 CYCL DEF 8.1 X Y Z
