ОПОРНЫЕ ТОЧКИ ОТДЕЛЬНОЙ ОСИ (Цикл 419, DIN/ISO: G419) 15.13
15
TNC 320 | Рук/оводствопользователяПрограммированиециклов | 3/2014
373

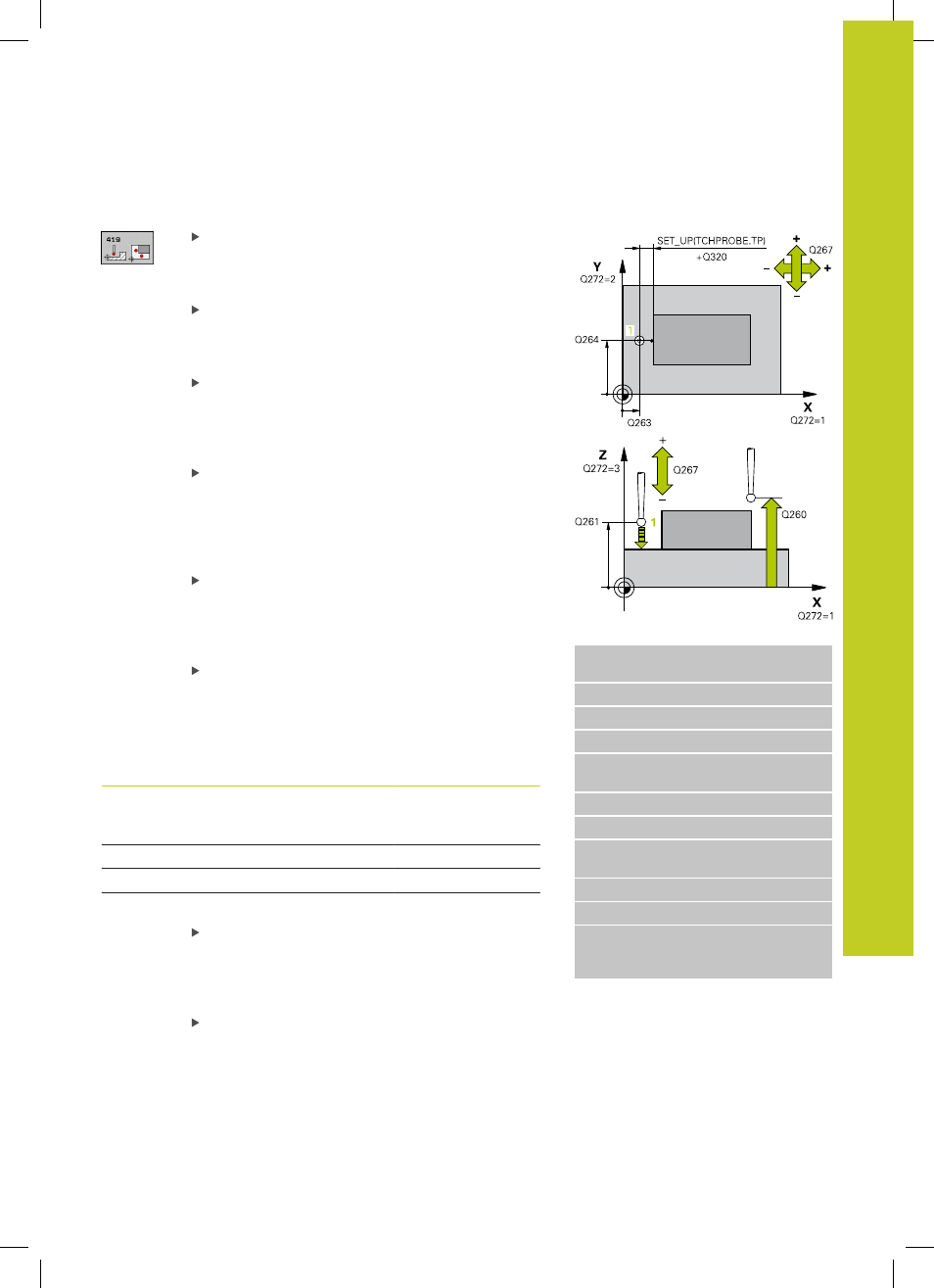

Параметры цикла
1 точка измерения по 1 оси
Q263 (абсолютная):
координата первой точки измерения по главной
оси плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
1 точка измерения по 2 оси
Q264 (абсолютная):
координата первой точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
Высота измерения по оси щупа
Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999.9999 до 99999.9999
Безопасное расстояние
Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон
ввода от 0 до 99999.9999
Безопасная высота
Q260 (абсолютная):
координата оси измерительного щупа, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно.
Диапазон ввода от -99999.9999 до 99999.9999
Ось измерения (1...3: (1=главная ось)
Q272:
ось, в которой должно производиться измерение:
1
: Главная ось = ось измерения
2
: Дополнительная ось = ось измерения
3
: Ось измерительного щупа = ось измерения
Назначение осей
Активная ось
измерительного
щупа: Q272 = 3
Соответствующая
главная ось:
Q272= 1
Соответствующая
вспомогательная
ось: Q272= 2
Z
X
Y
Y
Z
X
X
Y
Z
Направление перемещения 1
Q267:
направление, в котором измерительный щуп
должен подаваться к детали:
-1
: Перемещение в отрицательную сторону
+1
: Перемещение в положительную сторону
Номер нулевой точки в таблице
Q305: задайте
номер в таблице нулевых точек/предустановок,
под которым ЧПУ должна сохранить координату.
При вводе Q305=0 ЧПУ задает индикацию таким
образом, что новая точка привязки находится на
измеряемой поверхности. Диапазон ввода от 0
до 2999
Кадры УП
5TCH PROBE 419 ТОЧКА ПРИВЯЗКИ К
КООРДИНАТЕ
Q263=+25
;1. ТОЧКИ 1. ОСИ
Q264=+25
;1. ТОЧКИ 2. ОСИ
Q261=+25
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q260=+50
;БЕЗОПАСНАЯ ВЫСОТА
Q272=+1
;ОСЬ ИЗМЕРЕНИЯ
Q267=+1
;НАПРАВЛЕНИЕ
ПЕРЕМЕЩЕНИЯ
Q305=0
;№ В ТАБЛИЦЕ
Q333=+0
;ОПОРНАЯ ТОЧКА
Q303=+1
;ПЕРЕДАЧА
РЕЗУЛЬТАТОВ
ИЗМЕРЕНИЯ
