Циклы обработки: построчное фрезерование
10.4 ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ (Цикл 232, DIN/ISO: G232)
10
242
TNC 320 | Рук/оводствопользователяПрограммированиециклов | 3/2014

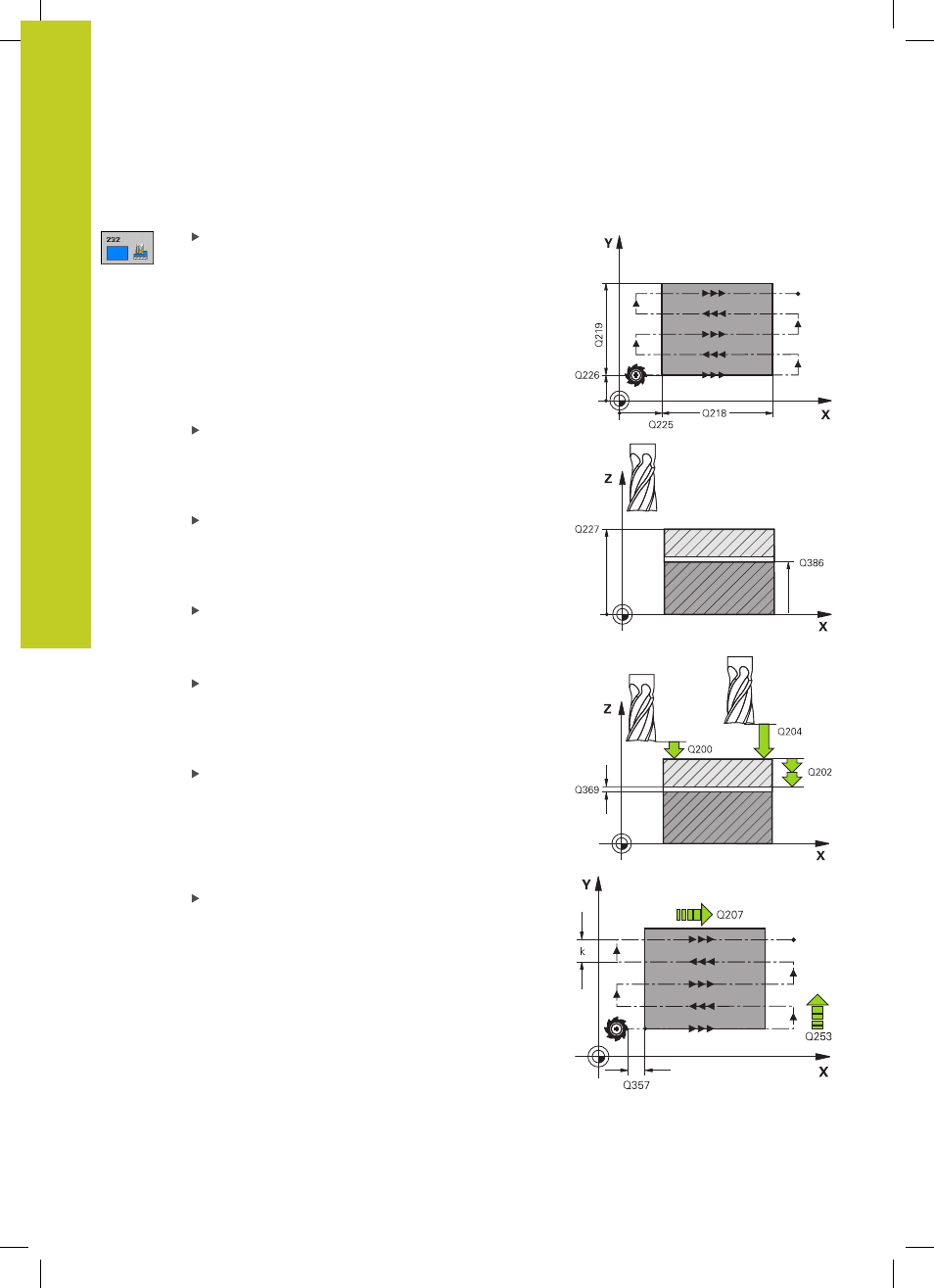

Параметры цикла
Стратегия обработки (0/1/2)
Q389: Определите,
каким образом ЧПУ должно обработать
поверхность:
0
: траектория обработки - меандр, со сменой
направления фрезерования в позиционере вне
заготовки
1
: траектория обработки - меандр, со сменой
направления фрезерования в глубине
фрезерования внутри заготовки
2
: построчная обработка, возврат и врезание
сбоку на подаче позиционирования
Начальная точка 1-ой оси
Q225 (абсолютная):
координата начальной точки обрабатываемой
поверхности по главной оси в плоскости
обработки. Диапазон ввода от -99999.9999 до
99999.9999
Начальная точка 2-ой оси
Q226 (абсолютная):
координата начальной точки обрабатываемой
поверхности по главной оси в плоскости
обработки. Диапазон ввода от -99999.9999 до
99999.9999
Начальная точка 3-ей оси
Q227 (абсолютная):
координата поверхности заготовки по которой
рассчитывается подача на врезание. Диапазон
ввода от -99999.9999 до 99999.9999
Конечная точка 3-ей оси
Q386 (абсолютная):
координата по оси шпинделя до которой
должно производится плоское фрезерование
поверхности. Диапазон ввода от -99999.9999 до
99999.9999
Длина 1-й стороны
Q218 (в приращениях):
длина обрабатываемой поверхности по
главной оси плоскости обработки. Помимо
знака числа Вы можете задать направление
первой траектории фрезерования относительно
начальной точки 1-ой оси
. Диапазон ввода от
-99999.9999 до 99999.9999
Длина 2-й стороны
Q219 (в приращениях):
длина обрабатываемой поверхности по
вспомогательной оси плоскости обработки.
Помимо знака числа можно задать направление
первой поперечной подачи на врезание
относительно начальной точки 2-ой оси.
Диапазон ввода от -99999.9999 до 99999.9999
