РАЗВОРОТ ПЛОСКОСТИ ОБРАБОТКИ через ось вращения
(Цикл 403, DIN/ISO: G403)
14.5
14
TNC 320 | Рук/оводствопользователяПрограммированиециклов | 3/2014
305
14.5
РАЗВОРОТ ПЛОСКОСТИ
ОБРАБОТКИ через ось вращения
(Цикл 403, DIN/ISO: G403)
Ход цикла
Цикл измерительной системы 403 путем измерения двух
точек, которые должны лежать на одной прямой, определяет
неровное положение детали. Определенный разворот система
ЧПУ компенсирует вращением оси A, B или C. При этом зажим
детали на круглом столе может быть любым.

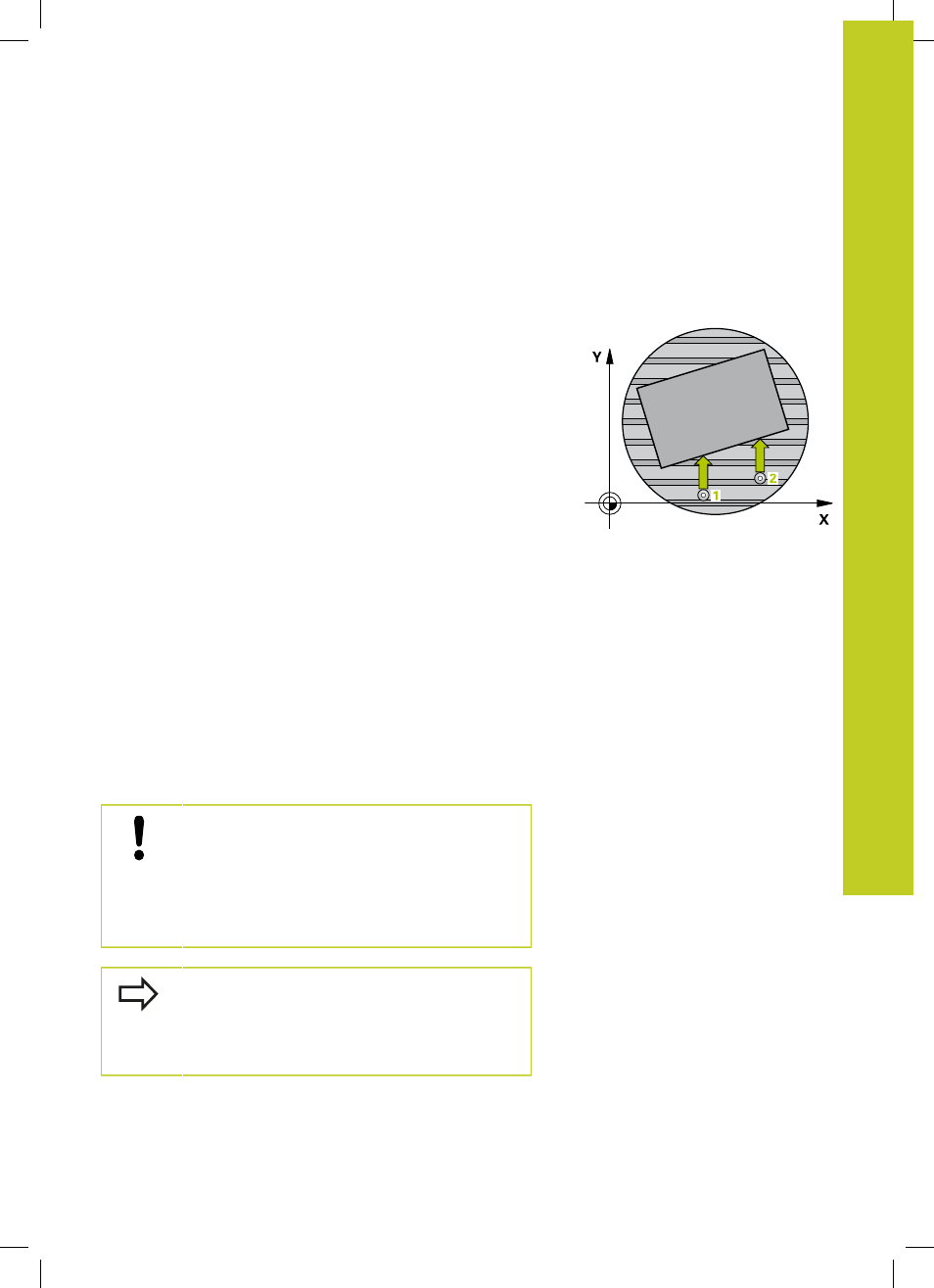

1 Система ЧПУ позиционирует измерительный щуп в
режиме ускоренной подачи (значение из колонки FMAX)
и с помощью алгоритма позиционирования (смотри
"Отработка циклов измерительного щупа", Стр. 290) в
запрограммированной точке измерения
1
. При этом ЧПУ
отводит измерительный щуп на безопасное расстояние в
направлении, противоположном заданному направлению
перемещения
2 Измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход путем измерительной подачи (колонка
F
).
3 Потом зонд перемещается к следующей точке
контактирования
2
и осуществляет вторую операцию
контактирования
4 УЧПУ позиционирует зонд обратно на безопасную
высоту и затем позиционирует определенную в цикле ось
вращения на установленное значение. При желании после
выравнивания можно установить индикацию в 0
Учитывайте при программировании!
Внимание опасность столкновения!
ЧПУ больше не проводит проверку допустимости
в отношении положений измерения и
компенсирующей оси. Поэтому, при
определенных условиях, может произойти
компенсирующее перемещение со смещением на
180°.
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
ЧПУ сохраняет измеренное значение угла также в
параметре Q150 .
