Циклы обработки: описание контура
7.3 Перекрывающие друг друга контуры
7
180
TNC 320 | Рук/оводствопользователяПрограммированиециклов | 3/2014

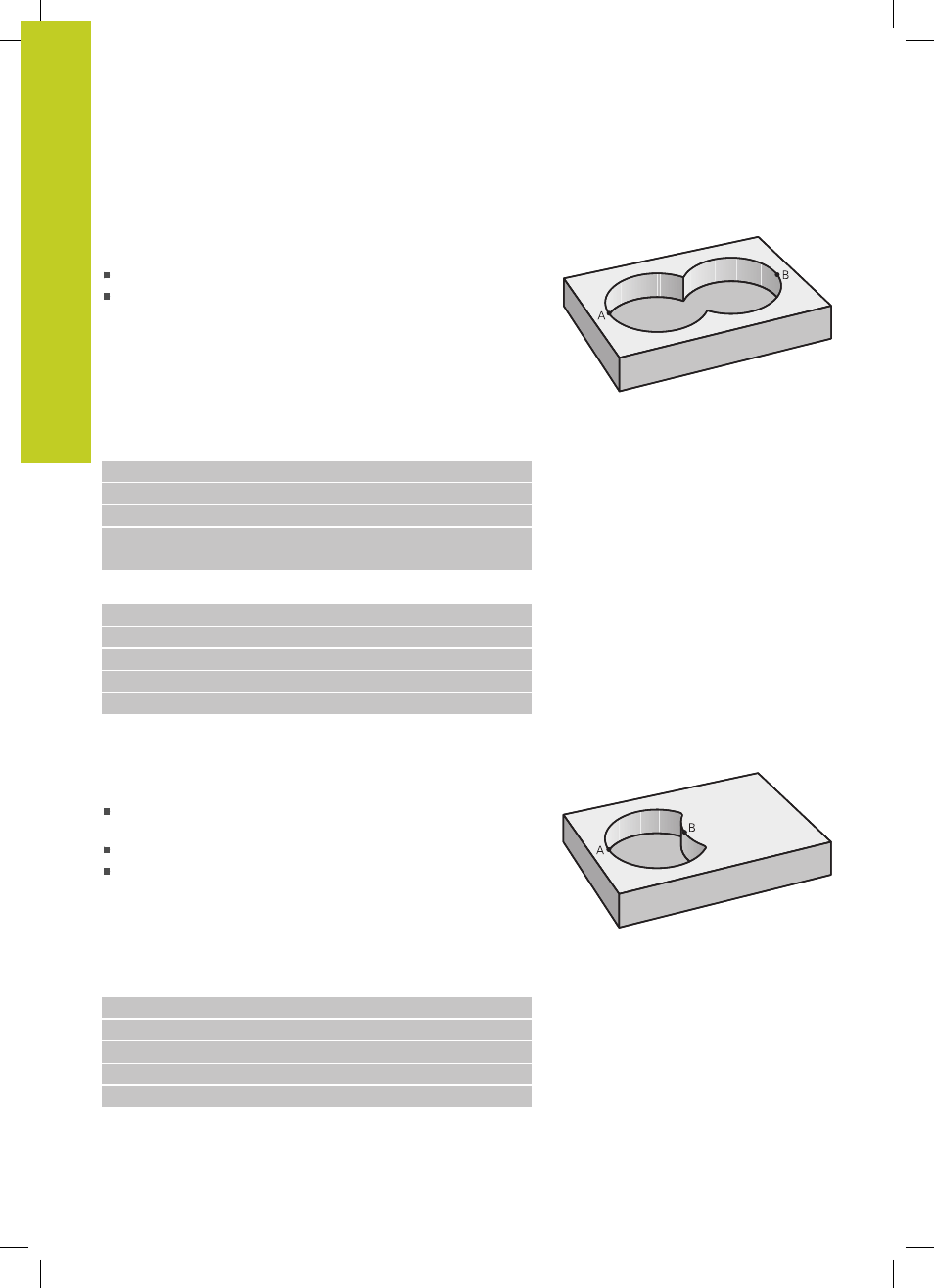

“Суммарная ”-площадь
Должны обрабатываться обе поверхности A и B, включая
поверхность перекрытия:
Поверхности A и B должны быть карманами.
Первый карман (в цикле 14) должен начинаться вне второго.
Поверхность A:
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
Поверхность B:
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
“Разностная” площадь
Поверхность A должна обрабатываться за исключением
перекрытого поверхностью B участка:
Поверхность A должна быть карманом и B должна быть
островом.
A должна начинаться вне B.
B должна начинаться в пределах A
Поверхность A:
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
