Страница 43: Работать с циклами обработки 2.1
Работать с циклами обработки
2.1
2
TNC 320 | Рук/оводствопользователяПрограммированиециклов | 3/2014
43

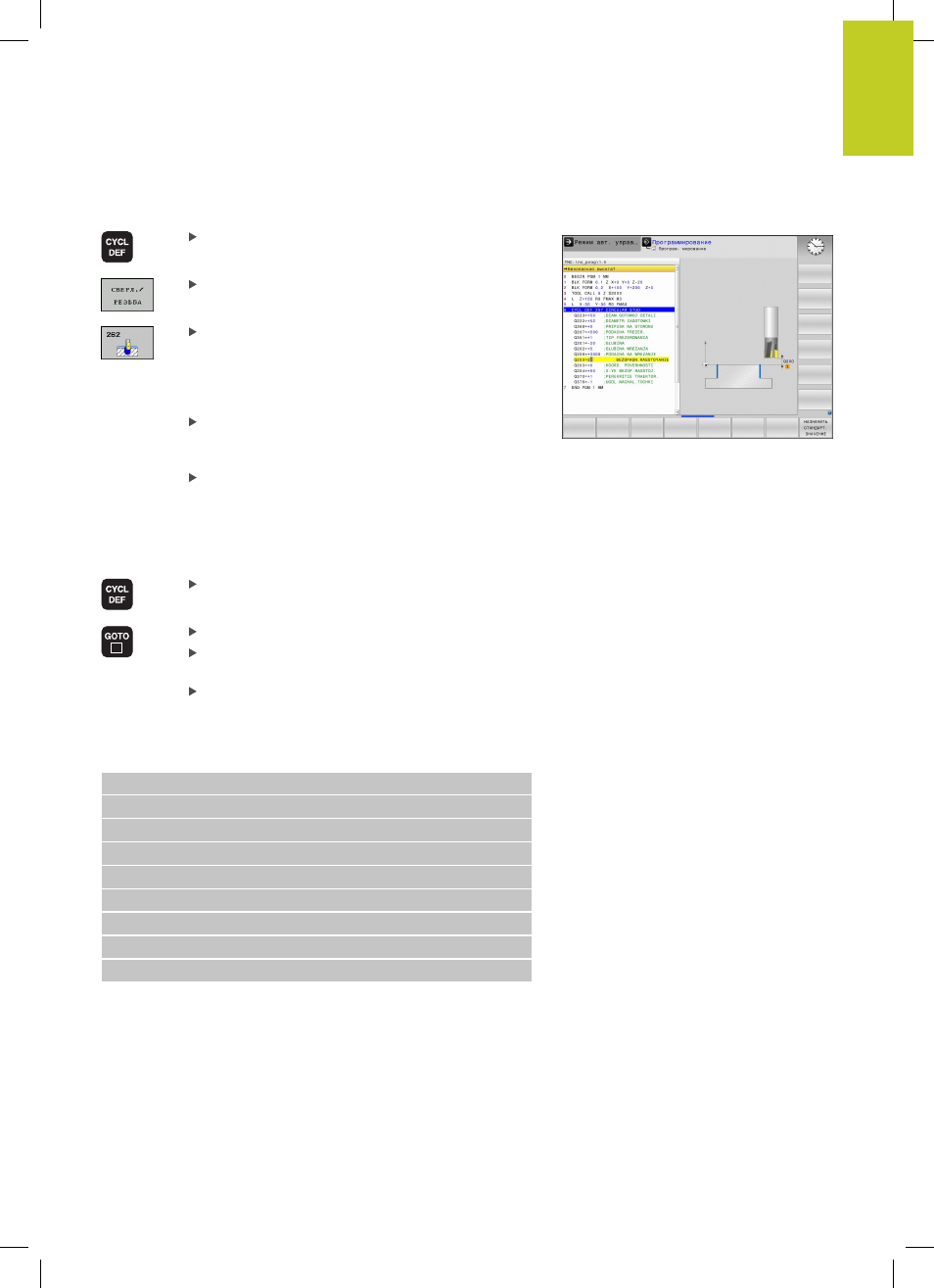

Определение цикла с помощью клавиш Softkey
На панели Softkey отображаются различные
группы циклов
Выберите группу циклов, например, циклы
сверления
Система ЧПУ откроет диалог и запросит все
необходимые значения; одновременно ЧПУ
отобразит в правой части экрана график, в
котором вводимые параметры подсвечены
ярким светом.
Введите все запрашиваемые системой ЧПУ
параметры, каждый раз подтверждая ввод
клавишей ENT
Система ЧПУ закроет диалоговое окно после
того, как все необходимые данные будут
введены
Определение цикла при помощи функции GOTO
Панель перепрограммируемых клавиш
отображает разные группы циклов
Система ЧПУ показывает в окне обзор циклов
Выберите с помощью клавиш со стрелками
желаемый цикл или
Введите номер цикла и подтвердите клавишей
ENT. Система ЧПУ откроет диалоговое окно
цикла, как было описано выше.
Примеры NC-кадров
7 CYCL DEF 200 SWERLENIJE
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=3
;ГЛУБИНА
Q206=150
;ПОДАЧА ВРЕЗАНИЯ НА ГЛУБИНУ
Q202=5
;ГЛУБИНА ПОДВОДА НА ВРЕЗАНИЕ
Q210=0
;В.ПРЕБЫВАНИЯ ВВЕРХУ
Q203=+0
;КООРДИНАТНАЯ ПЛОСКОСТЬ
Q204=50
;2-ОЕ БЕЗОПАСНОЕ РАССТ.
Q211=0.25
;ВРЕМЯ ПРЕБЫВАНИЯ ВНИЗУ
