Применение циклов обработки
2.3
Определение образца PATTERN DEF
2
52
TNC 320 | Рук/оводствопользователяПрограммированиециклов | 3/2014
Использование PATTERN DEF
После задания образца, его можно вызывать с помощью
функции CYCL CALL PAT"Вызвать цикл", Стр. 44. ЧПУ
выполняет определенный в последний раз цикл обработки для
заданного вами образца обработки.
Образец обработки остается активным до
определения нового цикла или до выбора
таблицы точек с помощью функции SEL TABEL.
При помощи поиска кадра можно выбрать любую
точку, с которой начнется или продолжится
обработка (см. Руководство пользователя, глава
Тестирование и выполнение программы).

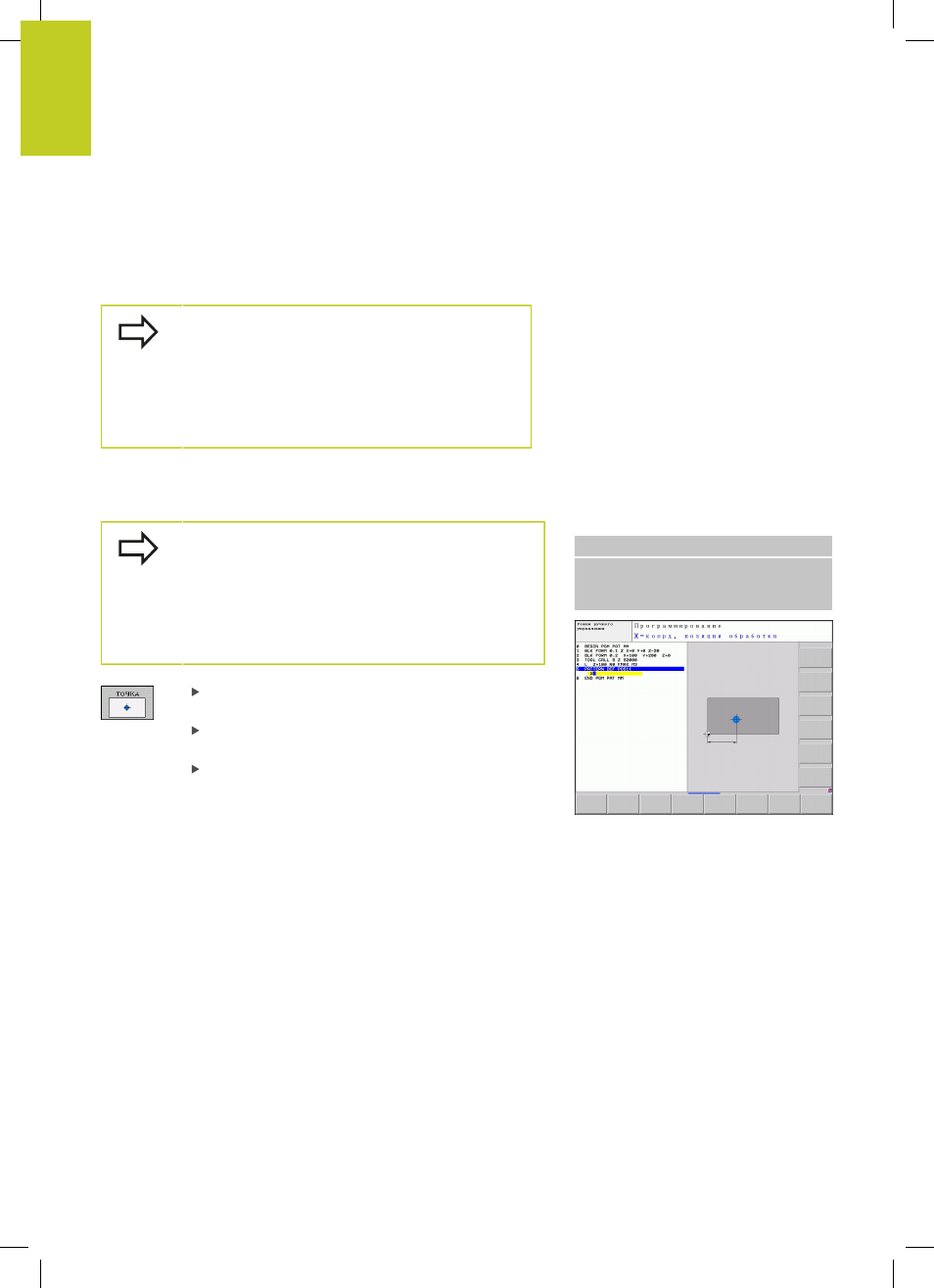

Определение отдельных позиций обработки
Можно ввести максимум 9 позиций обработки, ввод
необходимо каждый раз подтверждать клавишей
ENT.
Если определяется поверхность заготовки в Z не
равная 0, то это значение действует дополнительно
до поверхности заготовки Q203, определенной в
цикле обработки.
X-координата позиции обраб.
(абсолютная):
введите координату X
Y-координата позиции обраб.
(абсолютная):
введите координату Y
Координата поверхности заготовки
(абсолютная): введите координату Z, в которой
должна начинаться обработка
NC-кадры
10 L Z+100 R0 FMAX
11 PATTERN DEF POS1
(X+25 Y+33,5 Z+0) POS2 (X+50 Y+75 Z
+0)
