ОПОРНАЯ ТОЧКА СЕРЕДИНА 4 ОТВЕРСТИЙ (Цикл 418, DIN/ISO:
G418)
15.12
15
TNC 320 | Рук/оводствопользователяПрограммированиециклов | 3/2014
367
15.12 ОПОРНАЯ ТОЧКА СЕРЕДИНА 4
ОТВЕРСТИЙ (Цикл 418, DIN/ISO:
G418)
Ход цикла

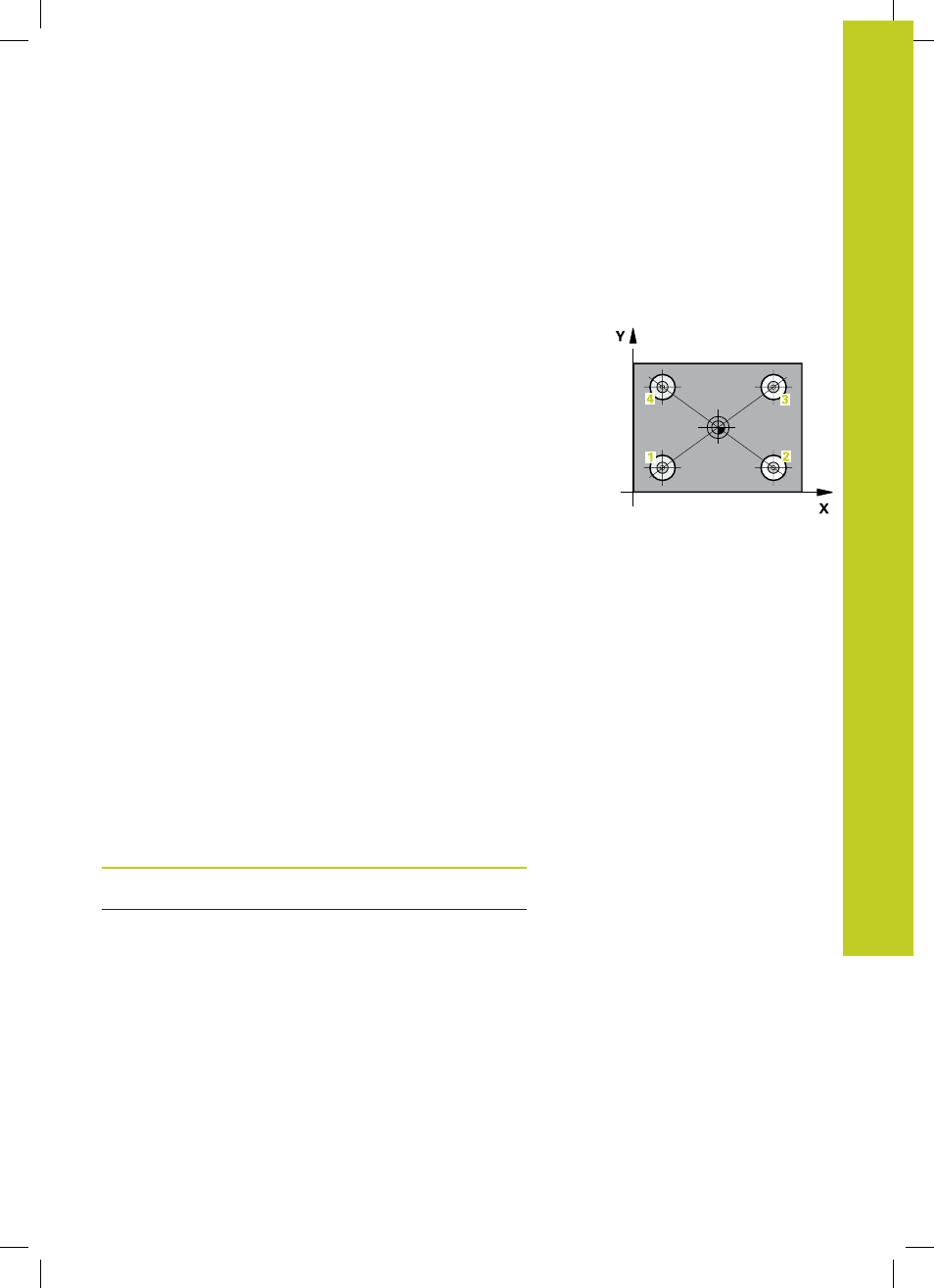

Цикл измерительного щупа 418 рассчитывает точку
пересечения линий, попарно соединяющих центры отверстий,
и устанавливает ее в качестве точки привязки. По выбору
система ЧПУ может записывать эту точку пересечения в
таблицу нулевых точек или в таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренной подаче (значение из колонки FMAX) и с
использованием алгоритма позиционирования (смотри
"Отработка циклов измерительного щупа", Стр. 290) в
середине отверстия
1
2 Затем зонд перемещается на заданную высоту измерения и
определяет путем контактирования первый центр отверстия
3 Затем зонд возвращается на безопасную высоту и
позиционирует на введенный центр второго отверстия
2
4 Затем УЧПУ перемещает зонд на заданную высоту
измерения и определяет путем контактирования второй
центр отверстия
5 УЧПУ повторяет операцию 3 и 4 для отверстий
3
и
4
6 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и перерабатывает определенную опорную точку
в зависимости от параметров цикла Q303 и Q305 (смотри
"Общие черты всех циклов измерительных щупов при
установке точки привязки", Стр. 319). ЧПУ рассчитывает
точку привязки как точку пересечения соединительных
линий центров отверстий
1
/
3
und
2
/
4
и записывает
фактическое значение в указанных далее параметрах Q
7 При необходимости отдельным измерением ЧПУ также
определяет точку привязки по оси измерительного щупа
Номер параметра
Значение
Q151
Фактическое значение точки
пересечения по главной оси
Q152
Фактическое значение точки
пересечения по вспомогательной
оси
