Определение образца PATTERN DEF
2.3
2
TNC 320 | Рук/оводствопользователяПрограммированиециклов | 3/2014
51
2.3
Определение образца PATTERN DEF

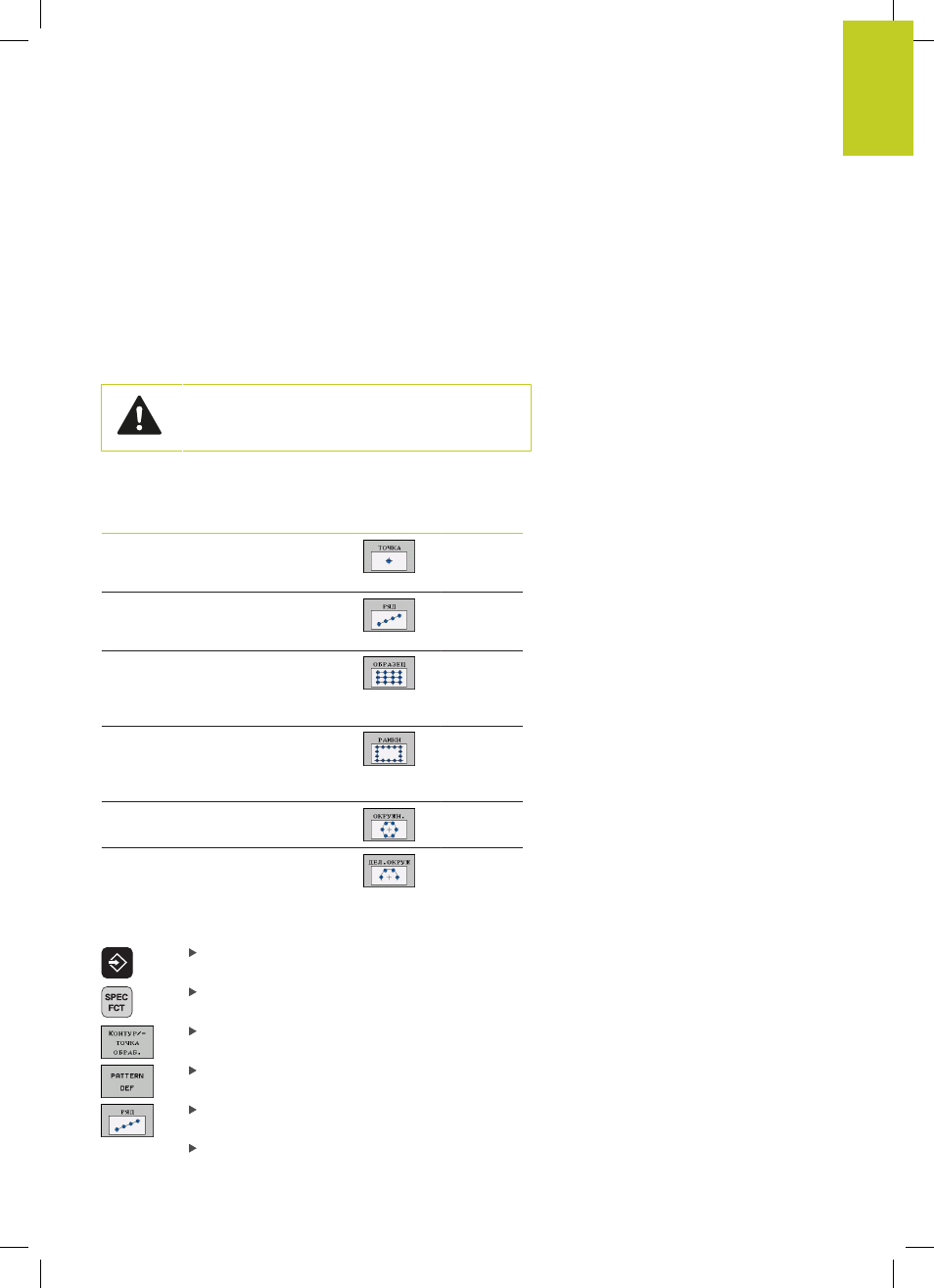

Применение
С помощью функции PATTERN DEF простым способом
определяются часто повторяющиеся образцы обработки,
которые можно вызывать с помощью функции CYCL CALL PAT.
Как и при определении циклов, для определения образцов
также существует вспомогательная графика, изображающая
соответствующие параметры ввода.
Используйте PATTERN DEF только в комбинации с
осью инструмента Z!
Существуют следующие образцы обработки:
Образцы обработки
Сенсорная
клавиша
Стр.
ТОЧКА
Определение вплоть до 9
произвольных позиций обработки
РЯД
Определение отдельного ряда,
прямого или развернутого
ОБРАЗЕЦ
Определение отдельного
шаблона, прямого, развернутого
или искаженного
РАМКА
Определение отдельной рамки,
прямой, развернутой или
искаженной
КРУГ
Определение замкнутого круга
СЕГМЕНТ ОКРУЖНОСТИ
Определение сегмента окружности
Ввод PATTERN DEF
Выберите режим работы "Программирование/
редактирование"
Выберите специальные функции
Выберите функции обработки контура и точек
Откройте кадр PATTERN DEF
Выберите желаемый образец обработки,
например, ряд
Введите необходимые данные, каждый раз
подтверждая ввод клавишей ENT
