Циклы обработки: определение образцов
6.3
ТОЧЕЧНЫЙ ОБРАЗЕЦ НА ЛИНИЯХ (Цикл 221, DIN/ISO: G221)
6
172
TNC 320 | Рук/оводствопользователяПрограммированиециклов | 3/2014

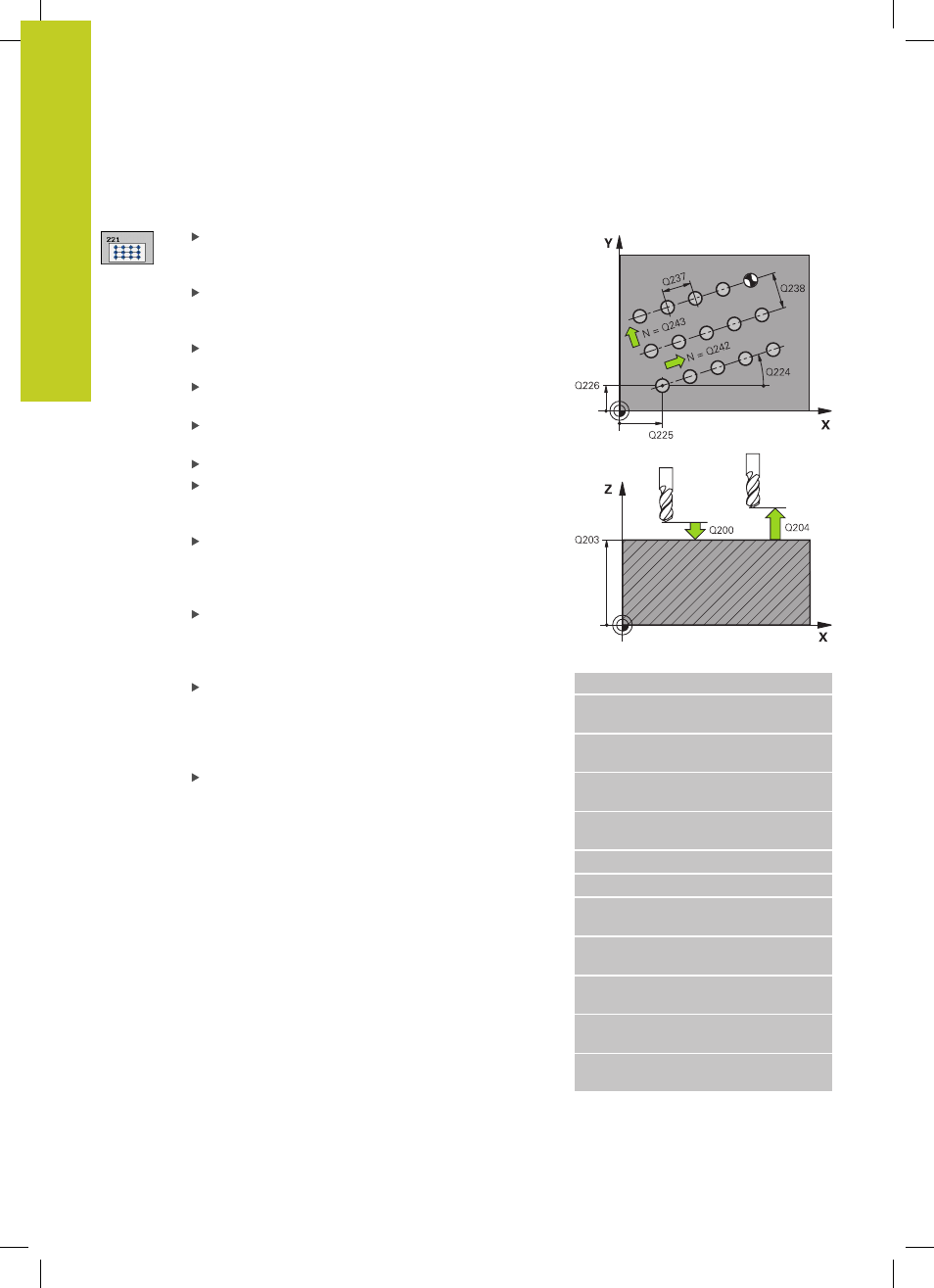

Параметры цикла
точка старта 1-ой оси
Q225 (абсолютная):
координата точки старта на главной оси области
обработки
Точка старта 2-й оси
Q226 (абсолютная):
координата точки старта на вспомогательной оси
плоскости обработки
Расстояние 1-й оси
Q237 (в инкрементах):
расстояние между отдельными точками в строке
Расстояние 2-й оси
Q238 (в инкрементах):
расстояние между отдельными строками
Количество столбцов
Q242: количество
проходов в строке
Количество строк
Q243: количество строк
Угол поворота
Q224 (абсолютный): угол, на
который поворачивается вся схема размещения;
центр вращения совпадает с точкой старта
Безопасное расстояние
Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода: от 0 до
99999,9999
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности
заготовки. Диапазон ввода от -99999.9999 до
99999.9999
2-ое безопасное расстояние
Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента
и заготовки (зажимного приспособления).
Диапазон ввода: от 0 до 99999,9999
Переместите на определенную высоту
Q301: Определите, как инструмент должен
перемещаться между обработками:
0
: перемещение между обработками на
безопасное расстояние
1
: перемещение между обработками на 2-ое
безопасное расстояние
Кадры УП
54 CYCL DEF 221 ГР.ОТВ. НА ПРЯМЫХ
Q225=+15
;ТОЧКА СТАРТА 1-ОЙ
ОСИ
Q226=+15
;ТОЧКА СТАРТА 2-ОЙ
ОСИ
Q237=+10
;РАССТОЯНИЕ 1-ОЙ
ОСИ
Q238=+8
;РАССТОЯНИЕ 2-ОЙ
ОСИ
Q242=6
;КОЛИЧЕСТВО ГРАФ
Q243=4
;КОЛИЧЕСТВО СТРОК
Q224=+15
;ПОЛОЖЕНИЕ
ВРАЩЕНИЯ
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q203=+30
;КООРДИНАТНАЯ
ПЛОСКОСТЬ
Q204=50
;2-ОЕ БЕЗОПАСНОЕ
РАССТ.
Q301=1
;ПЕРЕМЕЩЕНИЕ НА
БЕЗ.ВЫСОТУ
