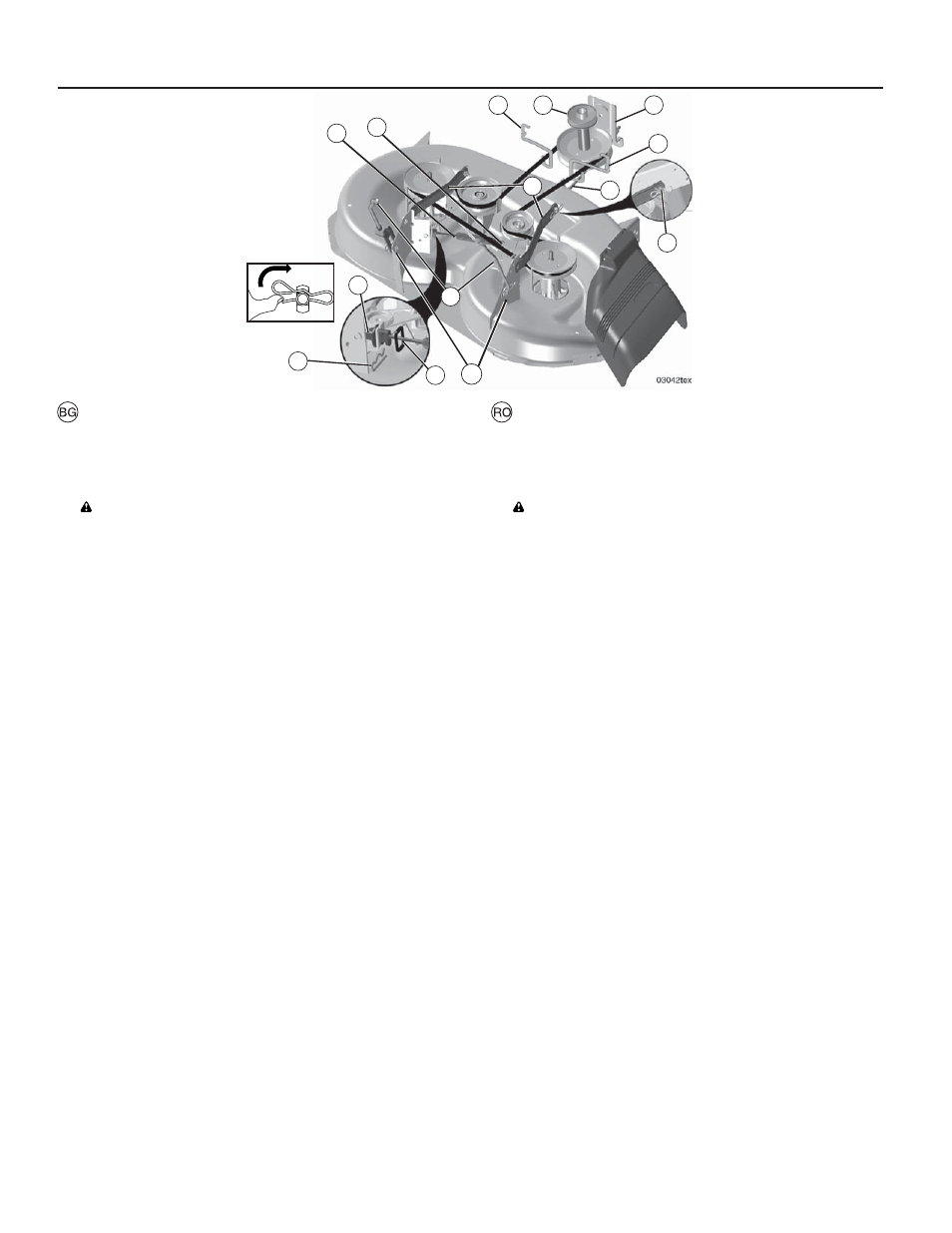

ПОСТАВЯНЕ НА КОСАЧКАТА И ЗАДВИЖВАЩИЯ
РЕМЪК
Уверете се, че трактора е на равна повърхност и включете
спирачката за паркиране.
1. Свалете регулиращия лост на най-ниската му
позиция.
ВНИМАНИЕ: Повдигащият лост е удължен с пружина.
Хванете здраво повдигащия лост, бавно го снижете и го
закрепете в най-ниската позиция.
ЗАБЕЛЕЖКА: Преди да приплъзнете косачката под
трактора, уверете се, че страничните прикачени ръчки
(А) сочат напред.
2. Приплъзнете косачката под трактора, докато не се
центрира под него.
3. ПРИКАЧЕТЕ СТРАНИЧНИТЕ ОКАЧВАЩИ СЕ РЪЧКИ
КЪМ ШАСИТО – Позиционирайте дупката в ръчка
(А) над щифт (В) на външната страна на шасито на
трактора и закрепете с гайка и голяма задържаща
пружина.
4. Повторете същото на срещуположната страна на
трактора.
5. ПРИКРЕПЕТЕ ЗАДНИТЕ ПОВДИГАЩИ ВРЪЗКИ
– Повдигнете задния ъгъл на косачката и поставете
улея в устройството на връзката (С) над щифта на
задната скоба на косачката (D) и закрепете с шайба
и голяма задържаща пружина.
6. ПРИКРЕПЕТЕ ПРЕДНАТА ВРЪЗКА – Започнете от
лявата страна на трактора. Вкарайте края на лоста
в устройството на връзка (Е) през предната дупка на
предната окачена скоба на трактора (F).
7. Вкарайте другия край на предната връзка (Е) в дупка
в предната скоба на косачката и закрепете с шайба и
малка задържаща пружина (J).
8. Hook end of clutch cable spring (Q) into hole in idler arm
(R).
9. Push clutch cable housing guide (P) into bracket, slide
collar (L) onto guide and secure with retainer spring (K).
10. Сложете ремъка на съединителното трансмисионно
колело на двигателя (М). Проверете дали клиновидният
ремък е поставен правилно във всички водачи на
ремъка.
ВАЖНО: Проверете ремъка за правилно въртене във
всички улеи на трансмисионните колела на косачката.
11. Вдигнете повдигащия лост за прикрепване до най-
високата позиция.
12. Ако е необходимо, регулирайте колелата преди
работа с косачката, както е показано в този раздел
на упътването.
MONTAREA DISPOZITIVULUI ŞI A CURELEI DE
TRANSMISIE
Asiguraţi-vă că vehiculul se afl ă pe teren drept şi activaţi
frâna de mână.
1. Coborâţi pârghia ridicătoare adiacentă în poziţia cea mai
joasă.
PRECAUŢIUNE: Pârghia ridicătoare este dotată cu arc.
Apucaţi ferm pârghia ridicătoare, coborâţi-o cu grijă şi fi xaţi-o
în poziţia cea mai joasă.
NOTĂ: Înainte de a poziţiona dispozitivul sub vehicul,
asiguraţi-vă că braţele laterale de suspensie (A) ale acestuia
sunt îndreptate înainte.
2. Poziţionaţi dispozitivul sub centrul vehiculului.
3. ATAŞAŢI BRAŢELE LATERALE DE SUSPENSIE ALE
DISPOZITIVULUI DE ŞASIU- Poziţionaţi gaura din braţul
de suspensie (A) pe bolţul (B) din partea exterioară a
şasiului vehiculului şi fi xaţi-o cu ajutorul şaibei şi al arcului
mare de siguranţă.
4. Repetaţi operaţia pentru partea opusă a vehiculului.
5. ATAŞAŢI CUPLAJELE POSTERIOARE DE RIDICARE-
Ridicaţi partea posterioară a dispozitivului şi poziţionaţi
fanta din cuplajul de ridicare (C) pe bolţul de pe suportul
posterior al dispozitivului (D) şi fi xaţi-l cu ajutorul şaibei
şi al arcului mare de siguranţă.
6. ATAŞAŢI CUPLAJUL ANTERIOR- Începeţi din parte
stângă a vehiculului. Introduceţi un capăt al tijei cuplajului
(E) prin gaura din suportul anterior de suspensie al
vehiculului (F).
7. Introduceţi celălalt capăt al cuplajului anterior (E) prin
gaura din suportul anterior al dispozitivului şi fi xaţi-l cu
ajutorul şaibei şi al arcului mic de blocare (J).
8. Hook end of clutch cable spring (Q) into hole in idler arm
(R).
9. Push clutch cable housing guide (P) into bracket, slide
collar (L) onto guide and secure with retainer spring (K).
10. Montaţi cureaua pe tamburul de ambreiaj (M). Verifi caţi ca
noua curea să intre în canalele de ghidare ale roţilor.
IMPORTANT: Verifi caţi cureaua şi asiguraţi-vă că este
introdusă corect în şanţurile fi ecărei roţi de transmisie ale
dispozitivului.
11. Ridicaţi pârghia ridicătoare adiacentă în poziţia cea mai
elevată.
12. Înainte de a porni dispozitivul de tuns iarba, faceţi reg-
lajele necesare, conform indicaţiilor din această secţiune
a manualului.
