7 ФУНКЦИИ И ЭКСПЛУАТАЦИЯ
7.7.3 Длина кабелей в сети NomadLink
В инсталляциях, где NLB 60E расположен на некотором расстоянии от
рэка с усилителями, или где группы усилителей, объединенных в одну
подсеть (до 60) расположены на некотором расстоянии друг от друга,
необходимо соблюдать следующие общие правила:
Правило 1:
Максимальная длина кабелей между любыми двумя устройствами не
может превышать 300 метров.
Правило 2:
В подсети с разомкнутой цепью (non-closed-loop daisy-chained) общая
длина кабелей не должна превышать 400 метров.
Правило 3:
В подсети с замкнутой петлей (closed-loop subnet) общая длина
кабелей не должна превышать 700 метров.

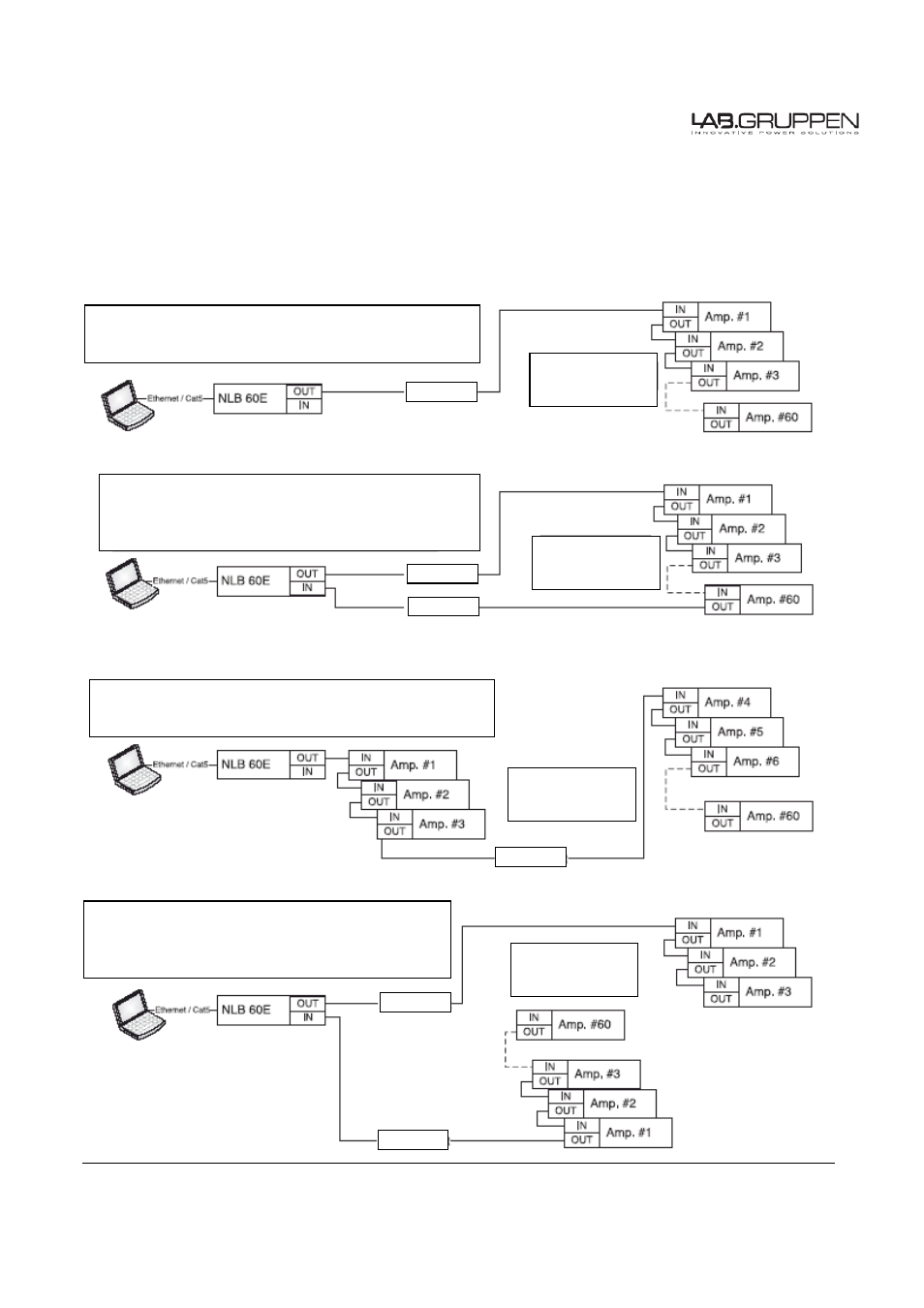

Ниже приведены иллюстрации типичных примеров конфигурации сети
NomadLink и указаны максимальные длины кабелей:
Пример №1: шлейфовое соединение, макс. общая длина кабелей 400 м
Все усилители в одном месте или близко друг к другу; NLB 60E в другом
месте.
Общая длина кабелей
между усилителями
<100 м
Общая длина кабелей
между усилителями
<100 м
Общая длина кабелей
между усилителями
<100 м
Общая длина кабелей
между усилителями
<100 м
<300 м
<300 м
<300 м
<300 м
<300 м
<300 м
Пример №2: соединение замкнутой петлей, макс. общая длина
кабелей 700 м
Все усилители в одном месте или близко друг к другу; NLB 60E в
другом месте. Замыкание петли через «возвратный» кабель
обеспечивает большую устойчивость и защищенность системы.
Пример №2a: шлейфовое соединение, макс. общая длина кабелей 400 м
Одна группа усилителей объединена NLB 60E; остальные усилители стоят в
другом месте.
Пример №4: соединение двумя замкнутыми петлями, макс.
общая длина кабелей 700 м
Несоединенные группы усилителей в различных местах; NLB 60E в
другом месте. Используется в случаях, когда нельзя соединить
группы усилителей.
