Lab.gruppen C Series Руководство по эксплуатации
©2007 I.S.P.A.-Engineering, Л. Орлов, перевод на русский язык
23
7 ФУНКЦИИ И ЭКСПЛУАТАЦИЯ
7.7 Сеть NomadLink и
программный редактор
DeviceControl

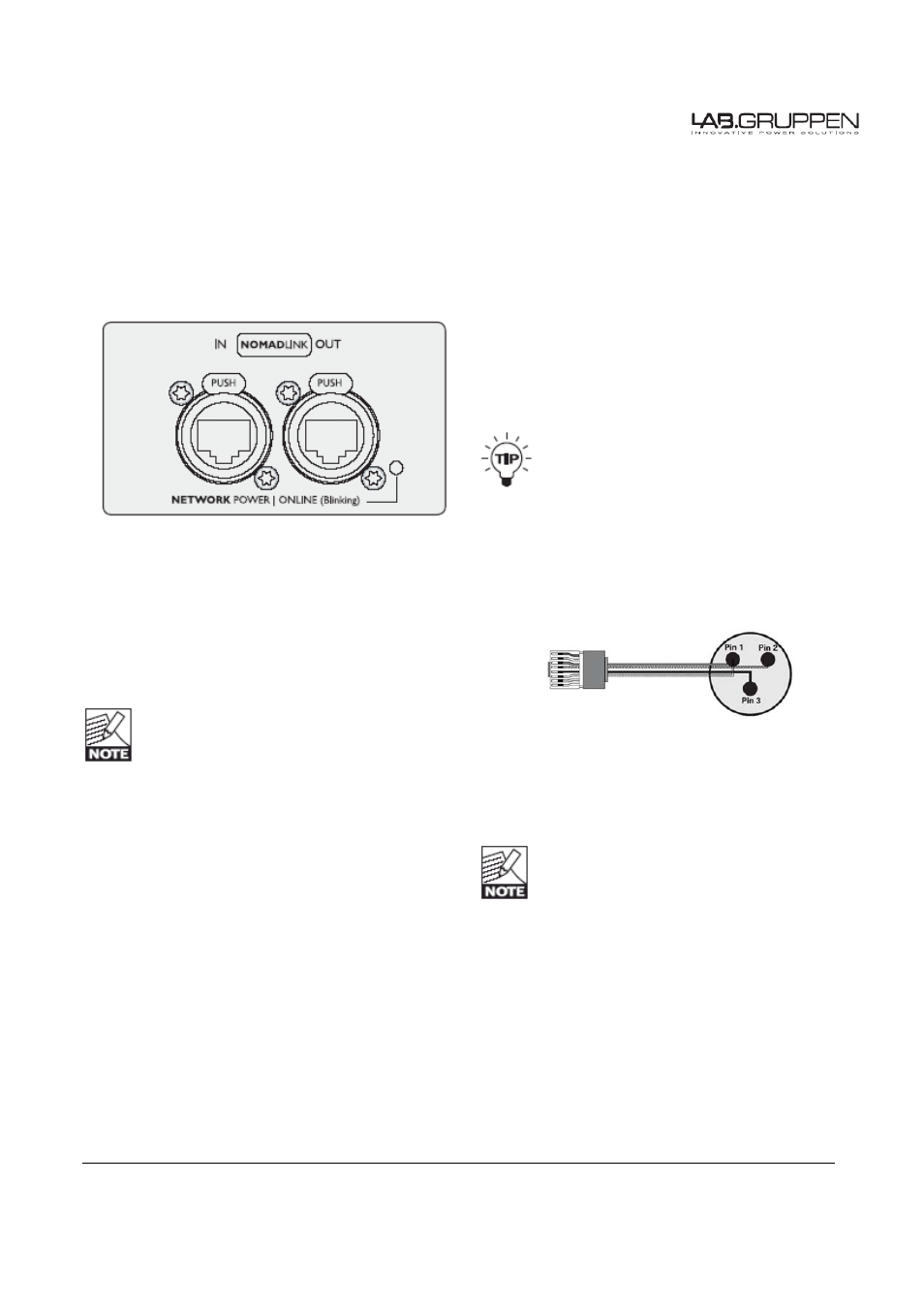

7.7.1 Сеть NomadLink в усилителях
Все усилители C Series оборудованы интерфейсами
патентованной сети NomadLink. Предусмотрено два
разъема RJ45 в корпусе EtherCon: один вход (IN) и
один выход (OUT).
Для шлейфового соединения нескольких усилителей
и сетевого контроллера (устройства сопряжения)
NLB 60E используются стандартные кабели Cat5
Ethernet с разъемами RJ45.
Очень важно НИКОГДА не соединять между
собой два порта IN или OUT. Это может
привести к сбоям в сети NomadLink. Правда,
не приведет к поломке усилителей…
К одному NLB 60E можно подключить до 60
усилителей шлейфом или замкнутой петлей. При
включении питания NLB 60E в сеть NomadLink
подается фантомное питание. В результате синие
индикаторы NomadLink на лицевых и задних панелях
усилителей будут гореть. Сеть NomadLink активна
даже при выключенном питании усилителей.
Питание в сеть подается не из усилителей, а именно
через NLB 60E. Поэтому, даже если усилитель
поврежден
или
отключен
от
электросети,
целостность сети не нарушается, и усилители
остаются «видимыми».
7.7. Соединение и установка
Для организации сети NomadLink необходим
контроллер NLB 60E.Сеть устанавливается соедине-
нием порта OUT NLB 60E и порта IN первого
усилителя. Затем подключаются порт OUT первого
усилителя и порт IN второго, далее так же.
Рекомендуется использовать соединение замкнутой
петлей; в этом случае порт OUT последнего
усилителя соединяется с портом IN NLB 60E.
Для всех соединений необходимо использовать
прямые (straight) кабели Cat5 Ethernet с разъемами
RJ45.
Оптимальные параметры сети NomadLink
гарантируются только при использовании
кабелей Cat5. Однако, т.к. в NomadLink для
соединений
и
фантомного
питания
используется только два проводника и земля, можно
сделать конвертер RJ45 Î XLR с помощью 2-
проводного экранированного кабеля. В результате
сигналы NomadLink можно будет передавать по
звуковому мультикору, что удобно в турах. См.
рисунок.
зеленый+зеленый/белый – на контакт №1
синий/белый – на контакт №2
синий – на контакт №3
При использовании других кабелей и
разъемов, кроме Cat5 (или лучше) и RJ45,
качество передачи в сети не гарантируется.
