Lab.gruppen C Series Руководство по эксплуатации
©2007 I.S.P.A.-Engineering, Л. Орлов, перевод на русский язык
19
7 ФУНКЦИИ И ЭКСПЛУАТАЦИЯ
Данная функция распознает тот факт, что ОВЧ
сигнал, являющийся
причиной «тревоги» не
присутствует в «естественных» источниках,
например, в музыке. Защита VHF является очень
важной для предотвращения повреждений ВЧ-
драйверов.

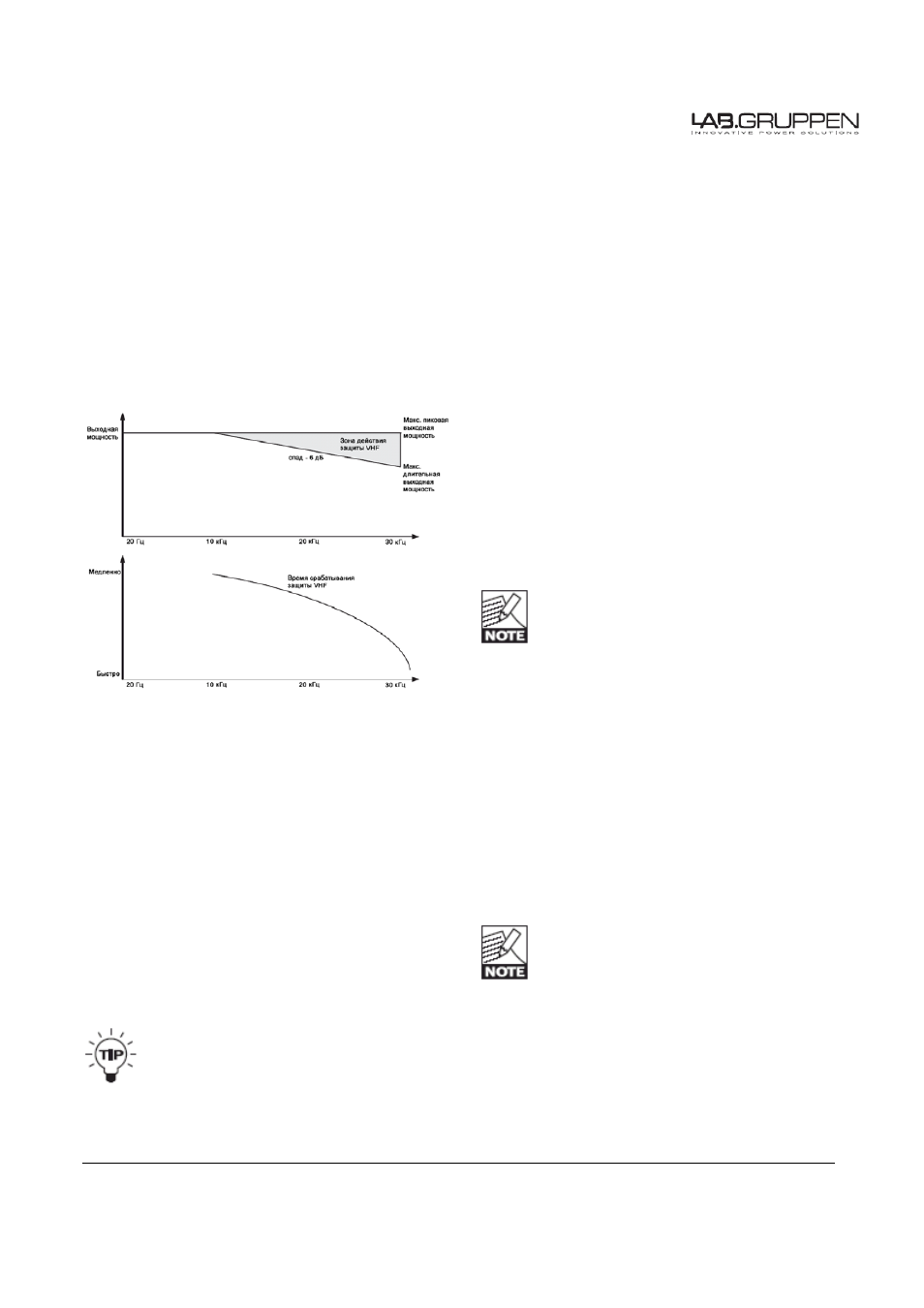

Рабочая зона защиты VHF зависит от выходной
мощности и частоты. На иллюстрации внизу показан
порог
уменьшения выходной мощности,
начинающийся примерно на 10 кГц со спадом -6 дБ.
Это и есть зона защиты VHF. Если детектор
обнаружил ОВЧ сигнал выше порога, VHF защита
срабатывает.
Время срабатывания (Attack time) защиты VHF на ВЧ
тем короче, чем выше частота. Например,
ультразвуковая составляющая мгновенно отключает
выход, всего за несколько мс для частоты 10 кГц.
Это показано на иллюстрации выше.
VHF защита НЕ ЯВЛЯЕТСЯ лимитером и не влияет
на АЧХ усилителя. Функция используется только для
распознавания ОВЧ-составляющих, присутствующих
в сигнале в течение длительного времени.
Усилитель пропускает пики по ВЧ на полной
мощности, ничто не влияет на фронты музыкального
сигнала.
Срабатывание VHF защиты отображается
свечением желтого индикатора на лицевой панели
усилителя, выход отключается на 6 сек. В окне
программы DeviceControl появляется
предупреждение о сбое.
При тестировании усилителя длительным
синусоидальным сигналом выше 10 кГц, VHF защита
сработает и не даст закончить тест (выход
отключится до достижения максимальной выходной
мощности).
Рекомендуем использовать для тестирования
импульсный сигнал.
7.5.4 Защита от постоянного тока
(DC protection)
DC-защита применяется на каждом выходе для
предотвращения повреждений громкоговорителей.
Присутствие DC-составляющей
приведет к
срабатыванию защиты, отключению выхода и
срабатыванию индикатора Fault. Присутствие DC-
составляющей на выходе – серьезная неполадка,
усилитель придется сдавать в ремонт.
7.5.5 Предупреждение о высоком
импедансе (открытый выход)
Состояние «открытого выхода» (open load)
отображается свечением красного индикатора Sig/Hi-
imp и возникает при том, что к выходу не подключен
громкоговоритель, а на входе обнаружен сигнал с
уровнем примерно –29 дБ. Индикатор горит зеленым
при подключении нормальной нагрузки.
Так как эта схема предупреждения о сбое
срабатывает только если входной сигнал
превышает уровень –29 дБ, индикатор в
любом случае сначала горит зеленым, даже
если к выходу не подключен громкоговоритель.
7.5.6 Защита от низкого импеданса
(короткого замыкания)
Этот тип защиты срабатывает при обнаружении
высокого
тока (активен лимитер CPL) и
одновременно низкого уровня выходного сигнала
(светодиод -4 dB не горит). При этом отключается
выход усилителя и включается обход тракта.
Индикация этого повреждения – постоянное
свечение оранжевого светодиода CPL. Защита
срабатывает последовательно с интервалами 6 сек.
После устранения неполадок выход включается.
Если индикатор CPL постоянно горит
оранжевым
(выход отключен) и
одновременно горит индикатор –4 dB, это
означает, что усилитель вошел в режим
защиты по току. Эта ситуация возникает из-за
высокого уровня входного сигнала, а не из-за
короткого замыкания на выходе. Уменьшите уровень
входного сигнала в целях предотвращения повтора
этой ситуации.
