Lab.gruppen C Series Руководство по эксплуатации
©2007 I.S.P.A.-Engineering, Л. Орлов, перевод на русский язык
15
7 ФУНКЦИИ И ЭКСПЛУАТАЦИЯ
7.3.2 Параметры headroom, sensitivity и
VPL / Gain (запас по перегрузке,
чувствительность, лимитер по
току/коэффициент усиления)
Входные
каскады
и
система
лимитеров
обеспечивают мощный запас по перегрузке. Типично
превышение входного уровня на +10 дБ приводит к

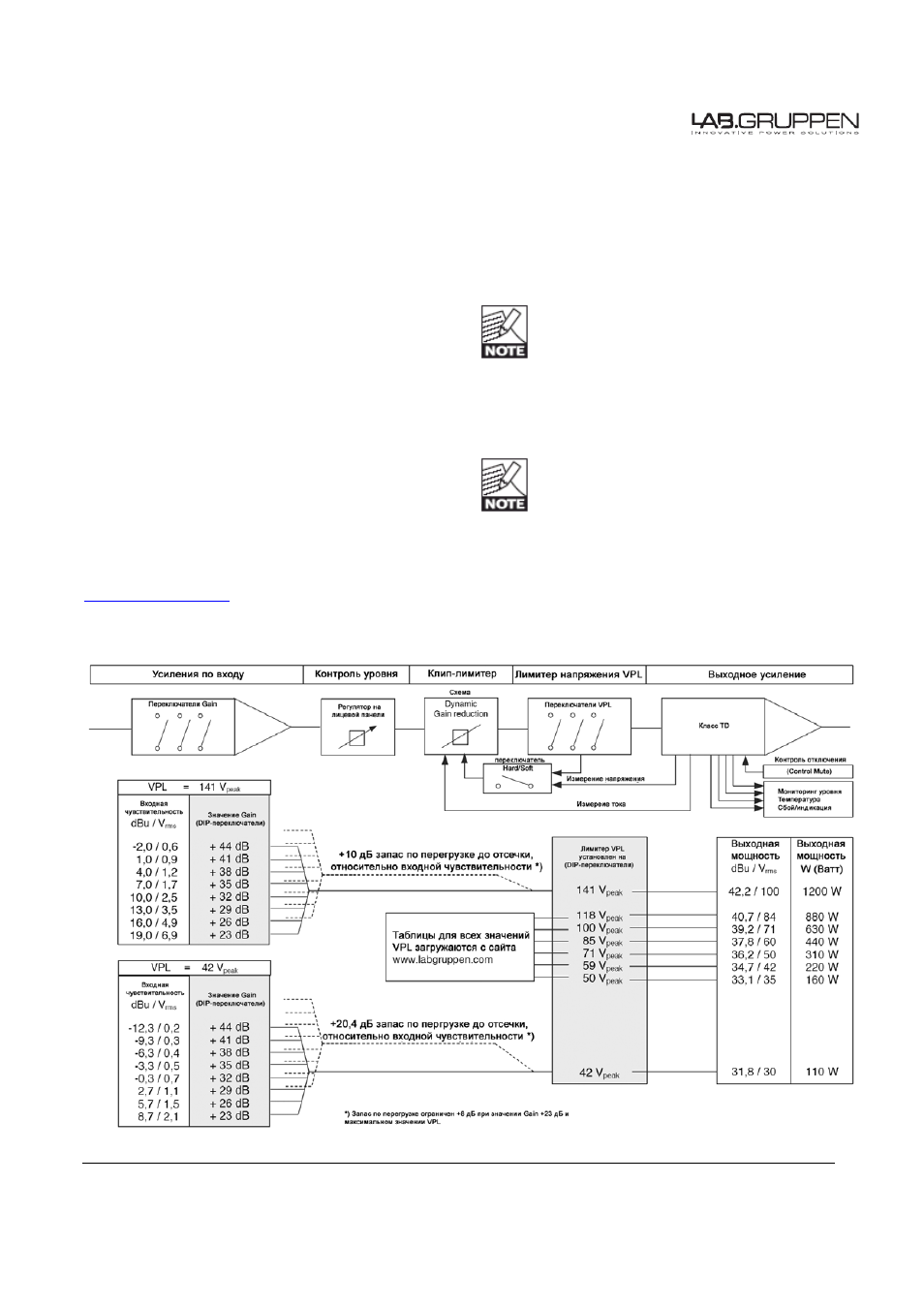

увеличению искажений на 1%. Ниже приведена
схема, иллюстрирующая влияние регулируемых
схем VPL и Gain на входную чувствительность и
выходную мощность:
В таблицах слева (под принципиальной схемой)
показаны значения чувствительности усилителя C
68:4 на нагрузку 8 Ом при напряжениях 141 В
пик
(макс.) и 42 В
пик
(мин.) соответственно для восьми
различных уровней между +23 дБ и +44 дБ.
Результирующая выходная мощность отображается
в dBu (дБ
по
напряжению), Vrms (В
среднеквадратичное) и Watt (Вт) в крайних таблицах
справа.
Таблицы входной чувствительности для всех
значений VPL и Gain и для всех моделей усилителей
C Series можно скачать с сайта производителя
www.labgruppen.com
.
Пунктирными линиями показан запас по перегрузке
(headroom), обеспечиваемый в тракте от входного
каскада до лимитеров: +10 дБ на 141 В
пик
и +20,4 дБ
на 42 В
пик
. Эти линии иллюстрируют, на сколько
можно дополнительно увеличить уровень по входу
до появления значимых искажений во входном
каскаде.
Если входной уровень снижен на значение,
большее, чем отношение запаса по
перегрузке к входной чувствительности
(используется регулятор) И ПРИ ЭТОМ
усилитель развивает предельно высокий уровень,
есть опасность перегрузки входного каскада до
срабатывания пиковых лимитеров по току или по
напряжению.
Т.к. в мостовом режиме коэффициент
усиления автоматически понижается на -6
дБ (для двух каналов), для обеспечения
максимального выходного напряжения к
значению входной чувствительности необходимо
прибавить +6 дБ.
