Lab.gruppen C Series Руководство по эксплуатации
©2007 I.S.P.A.-Engineering, Л. Орлов, перевод на русский язык
14
7 ФУНКЦИИ И ЭКСПЛУАТАЦИЯ
7.1 Предисловие
В данной главе приведена подробная информация о
установке, коммутации, настройке, функциях и
эксплуатации усилителей C Series.
7.2 Условия эксплуатации
► Убедитесь, что переключатели Power и Remote
на лицевой панели усилителя установлены в
положение «off», особенно перед тем, как
изменять положения микропереключателей DIP
на задней панели.
► Убедитесь, что напряжение сети соответствует
указанному на задней панели усилителя (115
или 230 В).
► Убедитесь, что при включении питания на вход
усилителя не подается звуковой сигнал, чтобы
не получить звуковой удар.
7.3 Принципиальная схема и запас
по перегрузке (headroom)

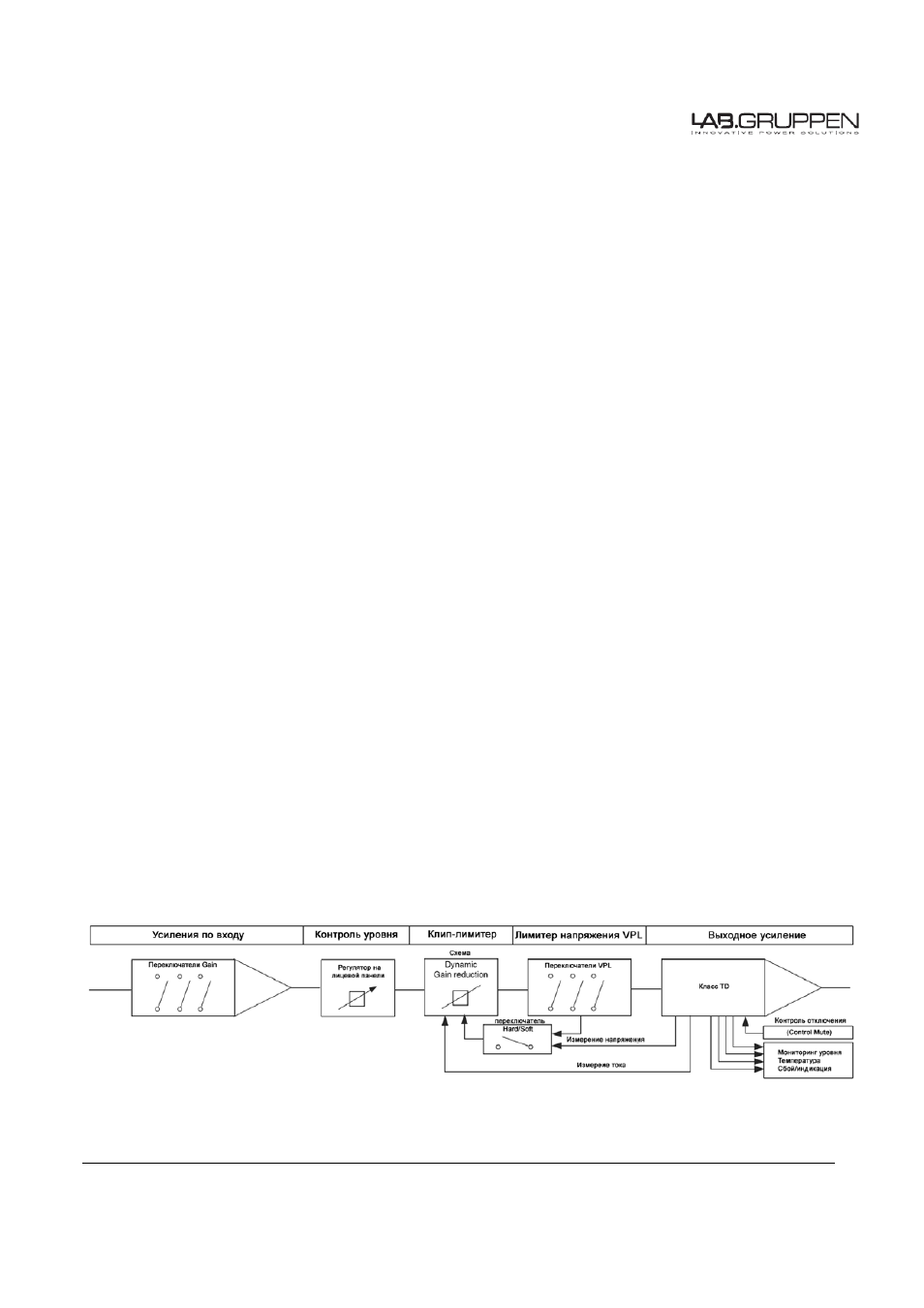

7.3.1 Блоки принципиальной схемы
Все усилители C Series построены по идентичной
принципиальной схеме и имеют идентичный набор
функций. Единственная разница между ними –
максимальный выходной ток на каждый канал.
Входной каскад усилителей C Series отличается
высокой чувствительностью, что обеспечивает
достаточный запас по перегрузке всей системы. Это
означает,
что входной каскад практически
невозможно перегрузить.
Общий коэффициент усиления по входу (gain)
регулируется с помощью микропереключателей DIP.
Обратите внимание, что это именно общие
установки, работающие на все каналы. Далее по
тракту входного каскада имеются регуляторы уровня
для каждого канала, обеспечивающие понижение
уровня от 0 дБ до минус бесконечности.
Секция пикового лимитера по току (Current Peak
Limiter, CPL) динамически ограничивает уровень
входного сигнала, основываясь на трех параметрах:
измеренном уровне тока, обратной связи выходного
каскада и измеренном (и ограниченном при
включении функции «Soft Clip») схемой VPL (см.
далее) напряжении. Это гарантирует, что выходная
мощность
будет соответствовать расчетным
параметрам усилителя.
Регулируемый пиковый лимитер напряжения (Voltage
Peak Limiter, VPL) устанавливает максимальное
выходное
напряжение и, следовательно,
максимальную выходную мощность. Доступны
восемь (8) различных уровней, выставляемых с
помощью микропереключателей (DIP) на задней
панели. См. Таблицу «значения VPL для типичных
вариантов нагрузки» в Приложениях.
Усовершенствованная выходная секция усилителей
отслеживает возможные сбои (faults) и генерирует
соответствующие предупреждения, отображаемые с
помощью индикаторов на лицевой панели, а также,
через сеть NomadLink. Это позволяет оператору
корректно настраивать систему и, т.о., избегать
неполадок. В случае возникновения неустранимых
проблем выходы усилителя отключаются до
исправления сбоя. Датчики выходной секции также
используются для подачи обратной связи по
напряжению и по току, через тракт side chain на
лимитеры. Кроме того, датчики передают на схемы
защиты информацию о температуре внутри корпуса
и в блоке питания. Подробнее: см. главу «Защита,
сбои и предупреждения».
