Lab.gruppen C Series Руководство по эксплуатации
©2007 I.S.P.A.-Engineering, Л. Орлов, перевод на русский язык
16
7 ФУНКЦИИ И ЭКСПЛУАТАЦИЯ
7.4 Коммутация звуковых входов и
выходов, установки и функции

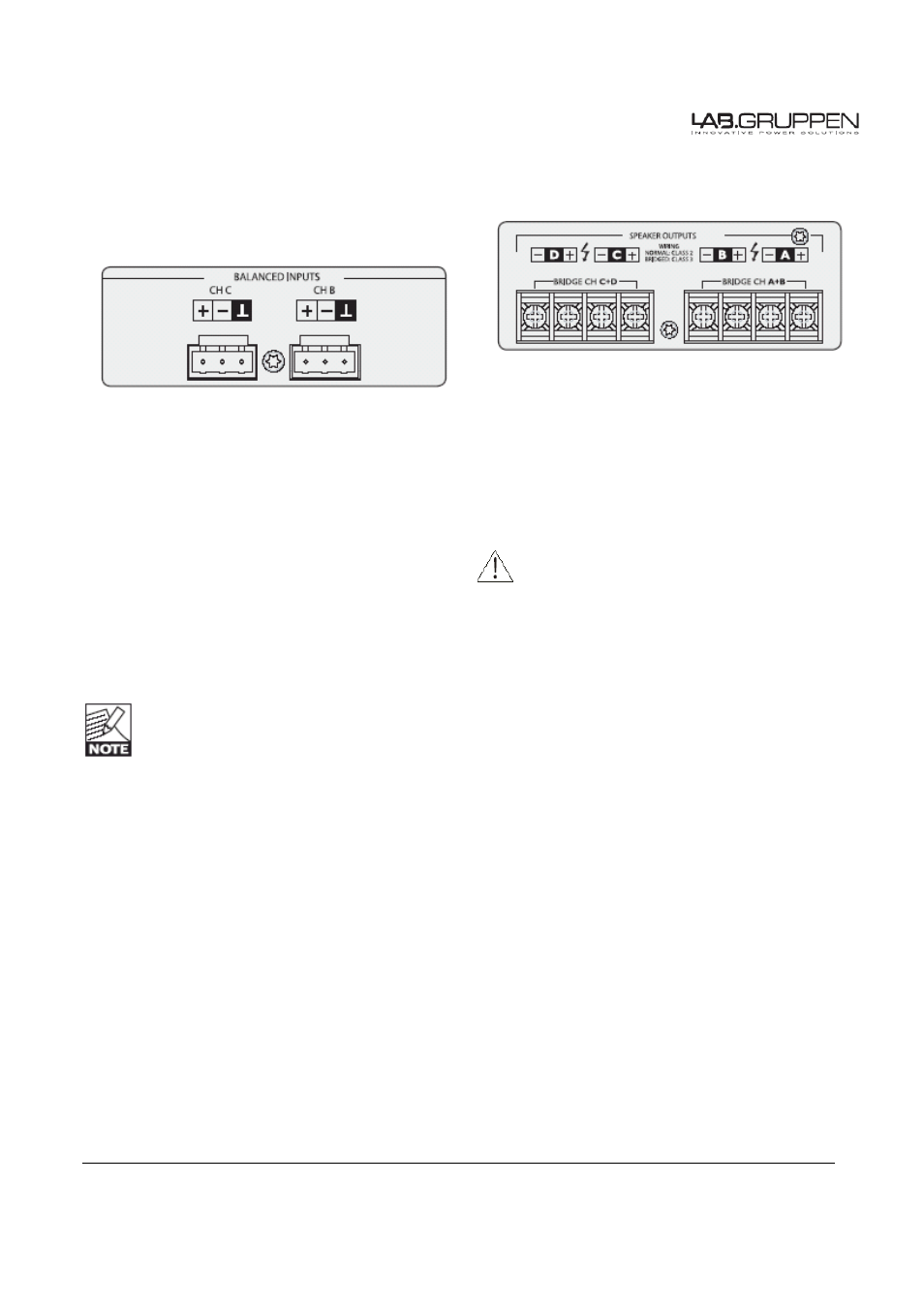

7.4.1 Балансная/небалансная коммутация
Доступно два балансных входа с электронной
симметризацией
на
разъемах
типа Phoenix.
Источники входного сигнала подключаются в
соответствии с маркировкой +, – и Ground.
При
работе
с
небалансными
источниками
потребуется закоротить минус (“COLD”, холодный
проводник сигнала) и Ground (земля сигнала), а
клемму «+» использовать как «HOT» (горячий
проводник сигнала). Чтобы достигнуть Наилучших
показателей, суммирование земли и минуса следует
выполнить у источника (напр., на выходе с CD-
плеера).
В комплект поставки входят четыре разъема Phoenix
MSTB 2,5/3-STZ-5,08
При подаче сигнала с одного источника на
несколько входов не забывайте, что есть
ограничение по кол-ву каналов, которое
способен раскачать источник выходного
сигнала. Типичный источник (например, цифровой
кроссовер) способен «кормить» до 4 каналов
усиления без буферизации сигнала линейным
драйвером.
7.4.2 Эксплуатация и коммутация
выходов
Для подключения громкоговорителей на каждом
выходном канале предусмотрены винтовые клеммы
с контактами + и –.
Никогда не соединяйте выход усилителя с землёй, а
также с входами и другими выходами. Обязательно
соблюдайте
полярность
при
подключении
громкоговорителей. При неправильной полярности
происходит деградация звука и, как следствие,
повреждение громкоговорителей.
Так как усилитель вырабатывает высокое
напряжение, не подключайте и не отключайте
кабели громкоговорителей при включенном
электропитании. Кроме того, в целях обеспечения
безопасной эксплуатации и соответствия рабочим
стандартам не снимайте защитные кожухи с
коммутационных контактов.
7.4.3 Мостовой режим
В мостовом режиме каналы объединяются парами
(A+B и C+D например). Соответственно в мостовом
режиме входной источник должен быть подключен ко
входу A (A+B) или C (C+D). Выходные кабели на
громкоговорители должны быть подключены к
плюсовой клемме на канале A или C и к минусовой
клемме на канале B или D.
Основное преимущество мостового режима –
удвоение выходного напряжения. Мост можно
использовать
для 3-канального
режима
с
субвуфером, например, 2 x 1200 Вт и 1 x 2400 Вт на
4 Ома (для модели C 48:4).
Большинство усилителей мощности в мостовом
режиме
автоматически
повышают
входную
чувствительность на +6 дБ, что позволяет
производителям
заявлять,
что
“мощность
повышается более чем вдвое”. Это лукавство, так
как увеличение чувствительности искусственно
увеличивается за счет запаса по перегрузке.
Усилители C Series работают с постоянной
чувствительностью и автоматически компенсируют
повышение громкости на -6 дБ. К примеру, если
усилитель
работает
в 3-канальном
режиме,
чувствительность сохраняется неизменной для всех
каналов.
