Lab.gruppen C Series Руководство по эксплуатации
©2007 I.S.P.A.-Engineering, Л. Орлов, перевод на русский язык
21
7 ФУНКЦИИ И ЭКСПЛУАТАЦИЯ
7.6 Индикация и регулировки на
лицевой панели

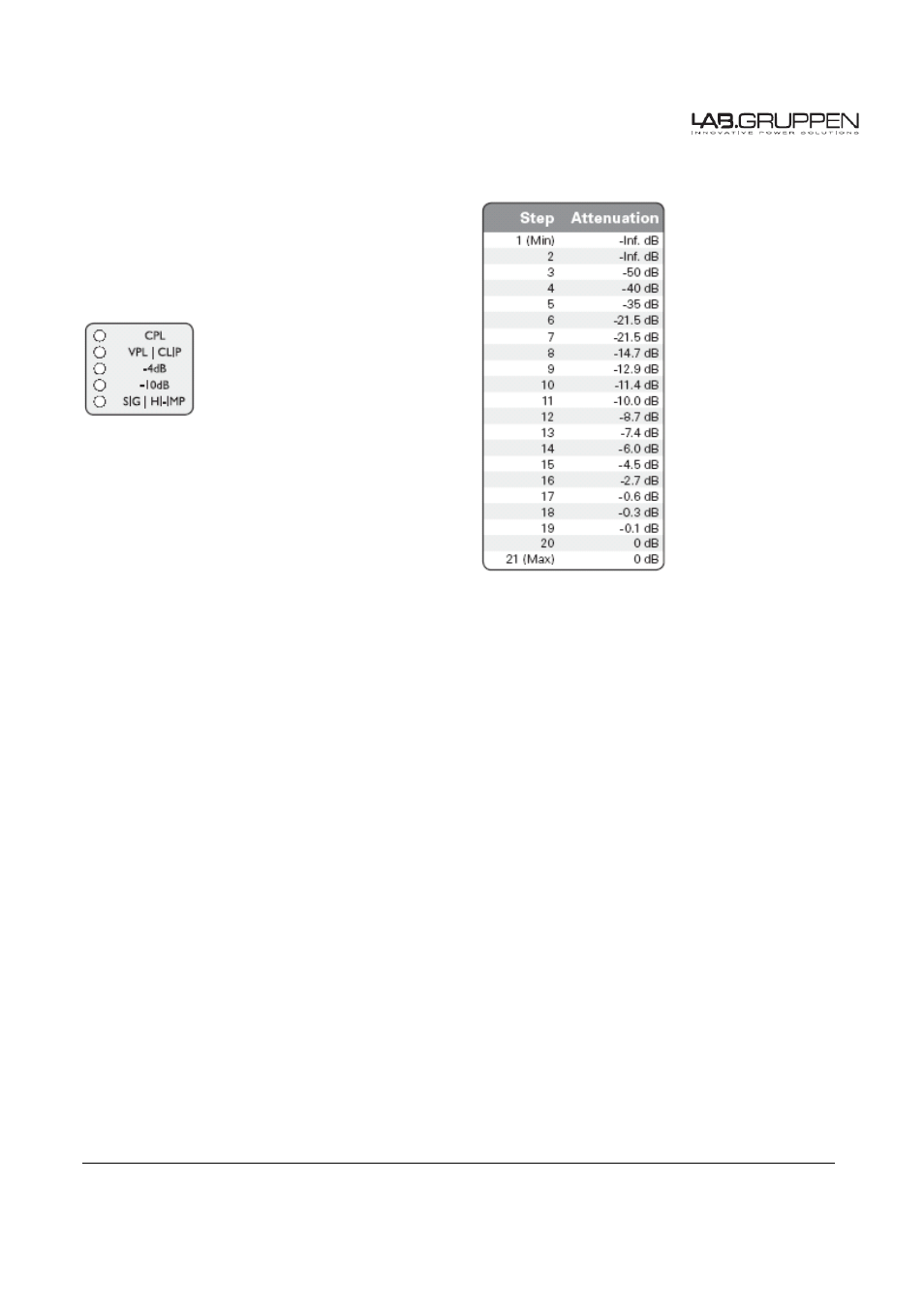

7.6.1 Индикаторы уровня
На лицевой панели усилителей C Series
расположены четыре индикатора signal/level/clip на
каждый канал:
1. Мигающий оранжевый CPL (Current Peak Limiter)
показывает, что выходной ток превысил
максимально допустимый уровень.
2. Красный VPL/CLIP показывает, что выходное
напряжение превысило максимально
допустимый уровень. Активность индикатора
зависит от положений микропереключателей
(для секции VPL) на задней панели.
3. Зеленый - 4 dB показывает, что выходной сигнал
достиг данного уровня.
4. Зеленый - 10 dB показывает, что выходной
сигнал достиг данного уровня.
5. Signal / Hi-Imp (зеленый /красный) показывает,
что выходной сигнал упал ниже -44 дБ. Если
горит красным, значит, выход «открыт» (низкий
импеданс):
отсоединился коммутационный
кабель или повреждён динамик. Однако этот
индикатор может показывать и низкий импеданс,
например, характерный для субвуферов на
определенных частотах. Если ОДНОВРЕМЕННО
горят индикаторы -10 dB и Hi-Imp (красным),
усилитель обнаружил, что не подключен
громкоговоритель.
Более подробная индикация уровней представлена в
окне программы DeviceControl.
8.6. Настройка уровня
Регуляторы
уровня (по одному на канал)
расположены под съемной крышкой воздушного
фильтра на лицевой панели усилителя. Если крышка
стоит на месте, регулировка недоступна. Диапазон
регулировки от 0 дБ до минус бесконечности, 21
шагом. Понижение уровня – логарифмическое,
позиция «12 часов» равна уровню !-10 дБ. См.
таблицу.
Индивидуальная поканальная регулировка уровня
недоступна через сеть NomadLink или другие
элементы
управления усилителя. Действуйте
пальцами или отверткой.
7.6.3 Индикаторы отключения выходов
(Mute)
Заглушение конкретного звукового канала (Mute)
отображается свечением двух желтых верхних
светодиодов в столбике канального индикатора
уровня. Функция заглушения/включения канала
доступна только через устройство сопряжения NLB
60E и/или программу DeviceControl.
