Lab.gruppen C Series Руководство по эксплуатации
©2007 I.S.P.A.-Engineering, Л. Орлов, перевод на русский язык
11
6 КРАТКИЙ ОБЗОР ФУНКЦИЙ

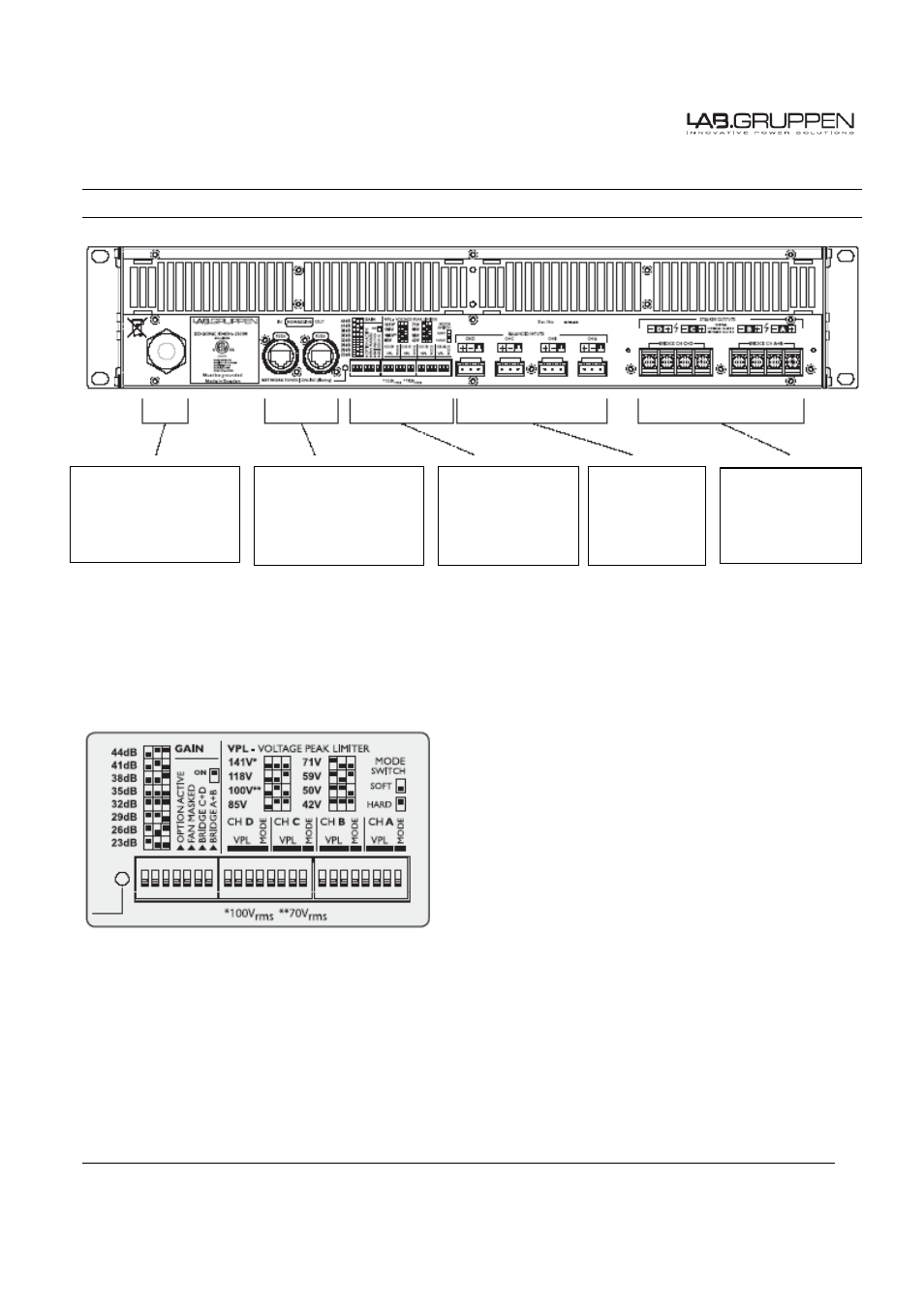

6.2 Описание задней панели
6.2.1 Функции микропереключателей (DIP)
Описанные ниже функции можно изменять с
помощью
расположенных на
задней панели
микропереключателей.
GAIN – группа переключателей чувствительности
для четырех каналов. Диапазон от +23 дБ до +44 дБ,
шаг 3 дБ.
OPTION ACTIVE – зарезервирован на будущее.
FAN MASKED – при включении (положение On)
автоматически
снижает
скорость
вращения
вентиляторов при отсутствии сигнала на входе.
BRIDGED A+B и BRIDGED C+D – переключает пары
каналов в мостовой режим (с автоматической
компенсацией уровня -6 дБ).
VPL - Voltage Peak Limiter, пиковый лимитер
напряжения, регулируется по 8 уровням. Выберите
положения, соответствующие типу подключенных
громкоговорителей. Подробности: см Приложения.
MODE – выбор режима лимитера VPL, Hard
(жесткий) или Soft (мягкий). Для каналов, питающих
субвуферы и НЧ-громкоговорители, рекомендуется
режим Hard. Для СЧ- и ВЧ-громкоговорителей всегда
выбирайте Soft.
Вход (IN) и выход
(OUT) сети
NomadLink на
разъеме EtherCon
RJ45
Вход
электропитания
115 В или 230 В (без
переключения)
Микропере-
ключатели (DIP)
для настройки
основных
функций
2-контактные
выходные
терминалы на
клеммах
3-контактные
входные
разъемы
Phoenix
