6 КРАТКИЙ ОБЗОР ФУНКЦИЙ
6.1 Описание лицевой панели
На лицевой панели усилителей расположены
индикаторы
рабочего состояния и сбоев,
выключатель питания и дистанционного управления
(remote),а также съемные панели воздушных
фильтров. Четыре регулятора, расположенные под
панелями, позволяют раздельно настраивать уровни
по четырем каналам в диапазоне от 0 дБ до
бесконечности. Позиция «12 часов» соответствует
подавлению -10 дБ.
Чтобы снять панели воздушных фильтров, ослабьте
винты слева. Это позволяет вынимать фильтры для
чистки, а также обеспечивает доступ к регуляторами
уровня. Панель можно сделать «неснимаемой»,
заменив винты на головки Philips или безопасные
винты Torx. Типоразмер: M3.
6.1.1 Выключатели Power и Remote
Выключатель питания Power расположен справа.
Второй, помеченный «REMOTE», выше него. При
включении Remote загорается желтый светодиод,
показывающий, что через сеть NomadLink получена
внешняя
команда на включение/выключение
усилителя. Когда функция Remote активна,
усилитель не включается до получения команды
“Power On” (включить питание) по локальной сети.
Когда функция Remote выключена, невозможно
включить или выключить усилитель через сеть
NomadLink.

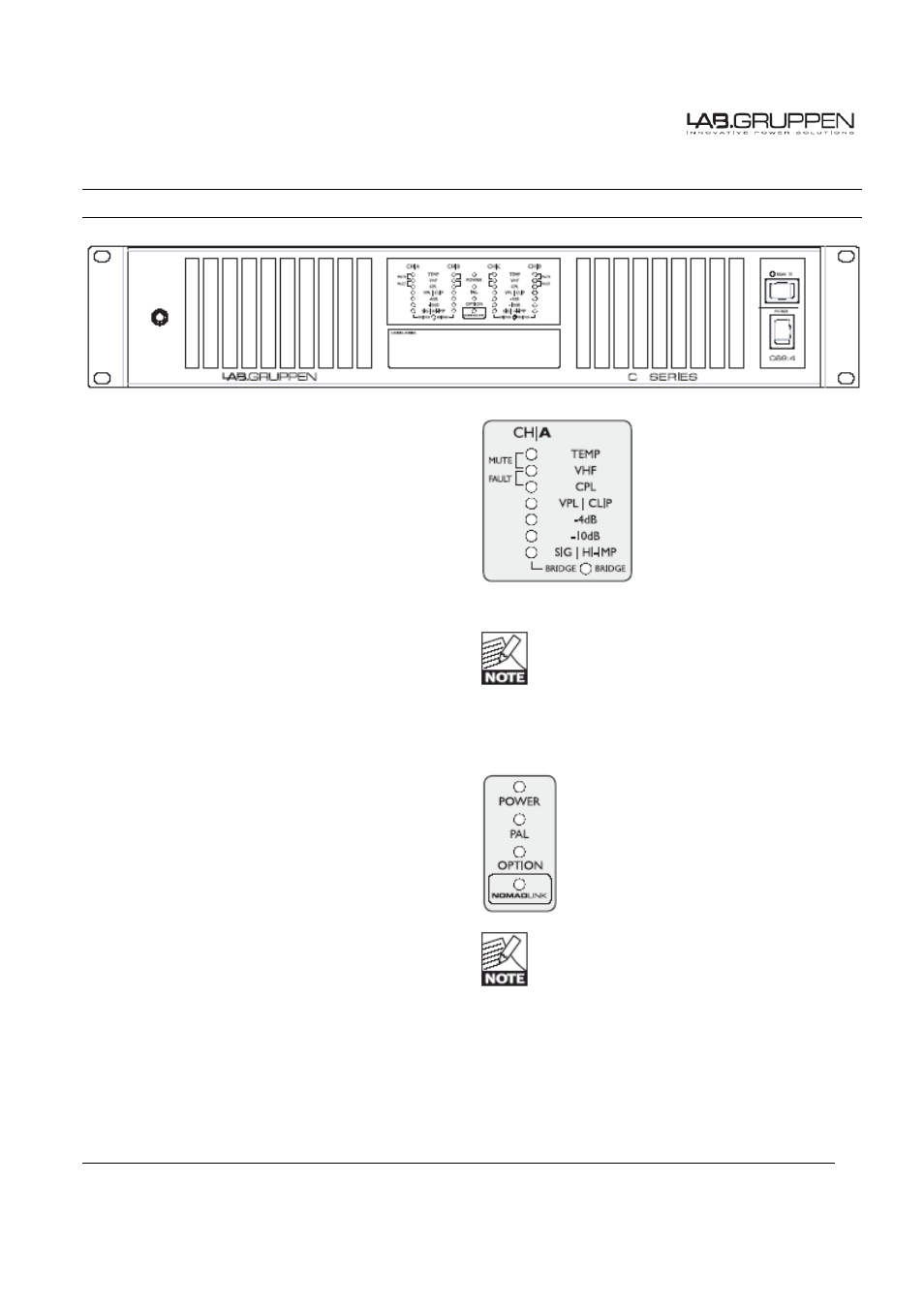

6.1.2 Светодиоды на лицевой панели
На
лицевой панели имеются следующие
светодиодные индикаторы:
Высокая температура (желтый мигает)
Выходы заглушены (желтый горит постоянно)
Активность защиты VHF
(выходы заглушены, желтый)
Канал заглушен через NomadLink (2 x желтых)
Активность CPL (оранжевый мигает), CPL
сработал (выход заглушен, обнаружено КЗ)
Сбой (желтый с оранжевым)
Активность VPL (VPL/Clip, красный)
Уровень сигнала -4 дБ (зеленый)
Уровень сигнала -10 дБ (зеленый)
Уровень сигнала -40 дБ (зеленый),
Нет нагрузки (красный)
Включен мостовой режим (Bridge, желтый, каналы A+B или C+D).
Если не горят индикаторы VPL, CPL или PAL,
данный канал способен выдать максимальную
мощность.
Другие индикаторы на лицевой панели:
Power, питание (зеленый)
Активность лимитера PAL (красный)
Активность Option (желтый)
Активность сети NomadLink (синий).
При соединении через сеть синий индикатор
NomadLink горит, даже если не подключено питание.
Через NomadLink поступает фантомное питание из
устройства сопряжения NLB 60E.
