Lab.gruppen C Series Руководство по эксплуатации
©2007 I.S.P.A.-Engineering, Л. Орлов, перевод на русский язык
12
6 КРАТКИЙ ОБЗОР ФУНКЦИЙ
6.3 Сетевые установки
NomadLink/Ethernet
Усилители в стандартной конфигурации
оборудованы сетевыми интерфейсам NomadLink,
обеспечивающими мониторинг и дистанционное
управление. Сеть NomadLink обеспечивает прямой
доступ и мониторинг системы из 60 усилителей
Lab.gruppen с помощью элементов управления на
лицевой панели NLB 60E. Кроме того, NLB 60E
функционирует как устройство сопряжения между
сетью NomadLink и компьютером с программой
DeviceControl.
Соединение между NLB 60E и базовым компьютером
с
программой DeviceControl выполняется
перекрестными кабелями Cat5 через стандартный
интерфейс Ethernet, что позволяет сформировать
«пиринговую сеть» («peer-to-peer». Оба разъема
Ethernet, один на лицевой, другой на задней панели
NLB 60E, можно использовать одновременно, однако
доступ к РС с программой обеспечивается только
через один из них.
NLB 60Е имеет следующие заводские установки
значений TCP/IP:
IP: 19 .168.1.166
Subnet mask (маска подсети): 55. 55. 55.0
Gateway (шлюз): 0.0.0.0
Подробности в инструкции по эксплуатации NLB 60Е.
Все соединения в сети NomadLink выполняются
стандартными (“straight through”) кабелями Ethernet с
разъемами RJ45 класса Cat5 или выше. Можно
использовать более прочные разъемы EtherCon типа
«XLR» с лучшей механической защитой.
Порт OUT устройства сопряжения NLB 60E должен
быть соединен с портом IN первого усилителя. Порт
OUT первого усилителя должен быть соединен с
портом IN второго. Последующие усилители
соединяются шлейфом (цепочкой, «daisy-chain»),
порт OUT предыдущего к порту IN последующего.
Соединением порта OUT последнего усилителя и
порта IN NLB 60E выполняется замкнутая петля.
Непреложные законы физики
(электричества) ограничивают длину
кабелей, применяемых в сети NomadLink,
как по общей длине, так и по длине между
каждыми двумя устройствами. Подробности
относительно длины кабелей и возможную
конфигураций: см. главу Функции и Эксплуатация в
данной инструкции или инструкцию по эксплуатации
NLB 60E.
В пределах ограниченной длины кабелей
сеть NomadLink будет функционировать
как односторонняя шина со шлейфовым
подключением
устройств (single-ended
daisy-chain) без замыкания петли. (Петля замыкается
при соединении порта OUT последнего усилителя и
порт IN NLB 60E). Между тем, настоятельно
рекомендуется выполнять замыкание петли: это
увеличивает устойчивость системы и увеличивает
скорость передачи данных в сети.
Внешние контактные замыкатели и триггеры 24 В
подключаются к релейными интерфейсами General
Purpose Input (GPI), расположенными на задней
панели NLB 60. С помощью этих интерфейсов может
выполнять команды внешних устройств, например,
секвенсеров питания (power sequencer) или систем
пожарного оповещения (alarm system), и, в
результате,
выключать/включать питание
усилителей или звуковые каналы.

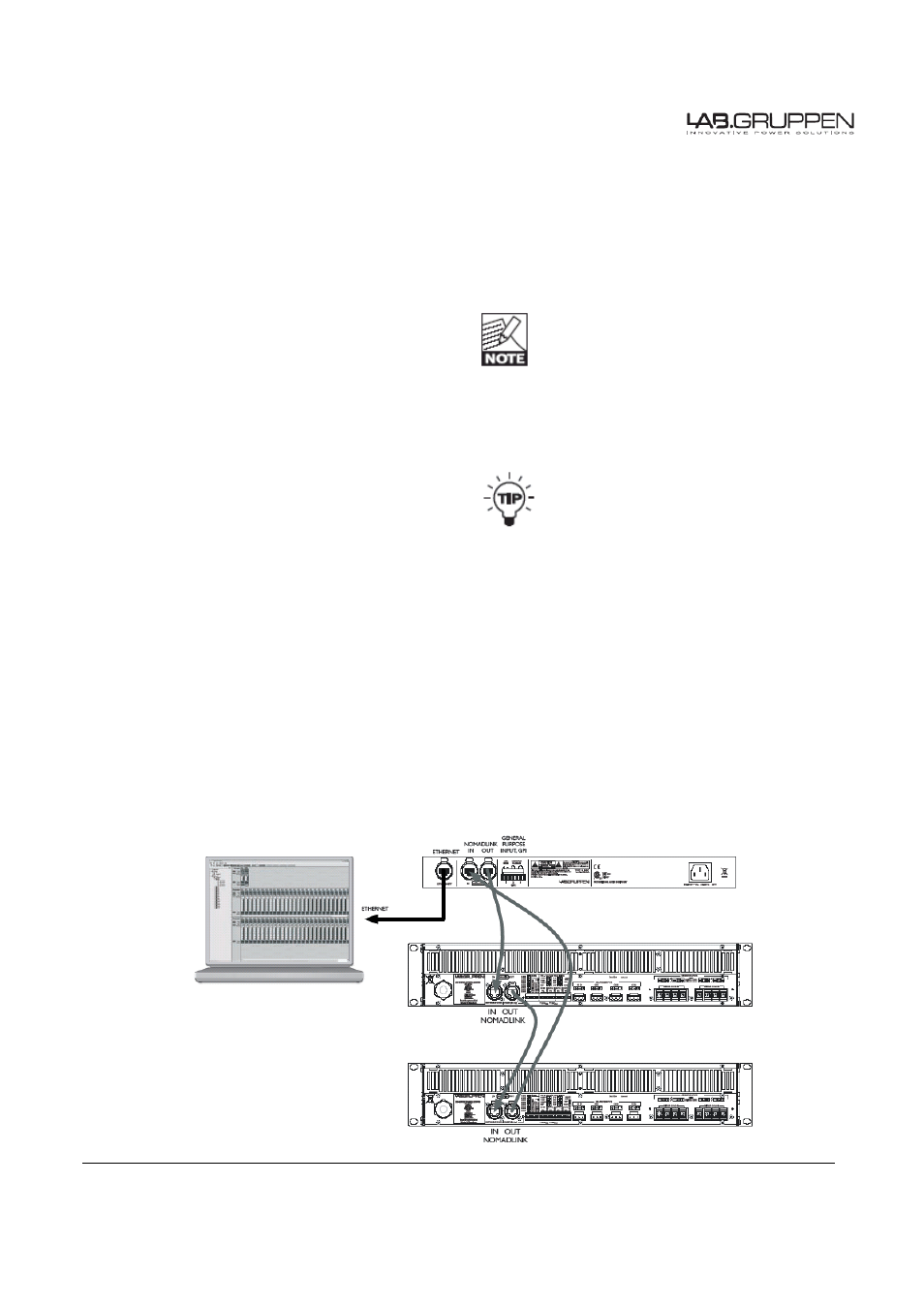

Между NLB 60E и PC используется
перекрестный («crossed») кабель RJ45 Ethernet.
Если NLB 60E соединен через HUB,
используйте прямой («straight») кабель.
Компьютер также следует подключать к
разъему на лицевой панели.
Между NLB 60E и усилителями
используются прямые («straight») кабели
RJ45.
