Lab.gruppen C Series Руководство по эксплуатации
©2007 I.S.P.A.-Engineering, Л. Орлов, перевод на русский язык
17
7 ФУНКЦИИ И ЭКСПЛУАТАЦИЯ
7.4.4 Коэффициент усиления
(Amplifier Gain)
Все усилители C Series оборудованы регуляторами
входной
чувствительности. Это позволяет
использовать их в системах различных
конфигураций и с различными источниками сигнала.
Входная чувствительность регулируется
одновременно для всех четырех каналов в
диапазоне от +23 дБ до +44 дБ шагом по 3 дБ.
Точная
индивидуальная настройка входной
чувствительности обеспечивается потенциометрами,
установленными на лицевой панели.
Данная функция позволяет выставить оптимальный
баланс между запасом по перегрузке и отношением
сигнал/шум
в тракте. Чтобы обеспечить
максимальную выходную мощность и нормальное
отношение с/ш при входном сигнале слабого уровня,
потребуется увеличить чувствительность. «Горячий»
входной сигнал, наоборот, потребует уменьшить
чувствительность, чтобы избежать срабатывания
лимитера по току или по напряжению.
В Приложении приведены таблицы значений
Gain/VPL
для определенной входной
чувствительности и выходной мощности.
В мостовом режиме уровень
компенсируется на –6 дБ, поэтому все
каналы
работают с одинаковой
чувствительностью.
7.4.4.1
Канальные регуляторы
чувствительности/уровней (на лицевой панели)
Индивидуальная отстройка чувствительности
(уровня) обеспечивается с помощью
потенциометров, расположенных на лицевой панели
под крышкой воздушных фильтров. Диапазон: от 0
дБ до минус бесконечности, 21 шага. Уровень
снижается логарифмически, положение «12 часов»
отмечено уровнем -10 дБ. Для регулировки
используется отвертка.
Если входной уровень снижен на значение,
большее, чем отношение запаса по
перегрузке к входной чувствительности
(используется регулятор) И ПРИ ЭТОМ усилитель
развивает предельно высокий уровень, есть
опасность
перегрузки входного каскада до
срабатывания пиковых лимитеров по току или по
напряжению.
7.4.4. Чувствительность усилителя
(Amplifier sensitivity)
Чувствительность показывает, сколько Вольт (RMS)
или дБu (относительно 0,775 В RMS) необходимо
подать на вход усилителя для получения полной вы-
выходной мощности. Так как выходная мощность
зависит от импеданса нагрузки, за точку отсчёта
принимается 4 Ома.
Благодаря схеме VPL усилители C Series способны
обеспечивать несколько значений полной мощности
на нагрузках с различными импедансами. В
результате
появляется множество вариантов
чувствительности. Рекомендуется рассчитывать
варианты с помощью программы Device Control. Для
различных положений микропереключателей DIP в
специальном
окне программы выводится
чувствительность для различных вводных значений
VPL, Gain и нагрузки.
7.4.5 Пиковый лимитер по напряжению
Voltage Peak Limiter (VPL)
Voltage Peak Limiter (VPL) – уникальная функция
усилителей C Series. Она используется для выбора
максимально возможной мощности на каждом
выходном канале. С помощью микропереключателей
DIP (на задней панели) можно выбрать восемь
уровней.

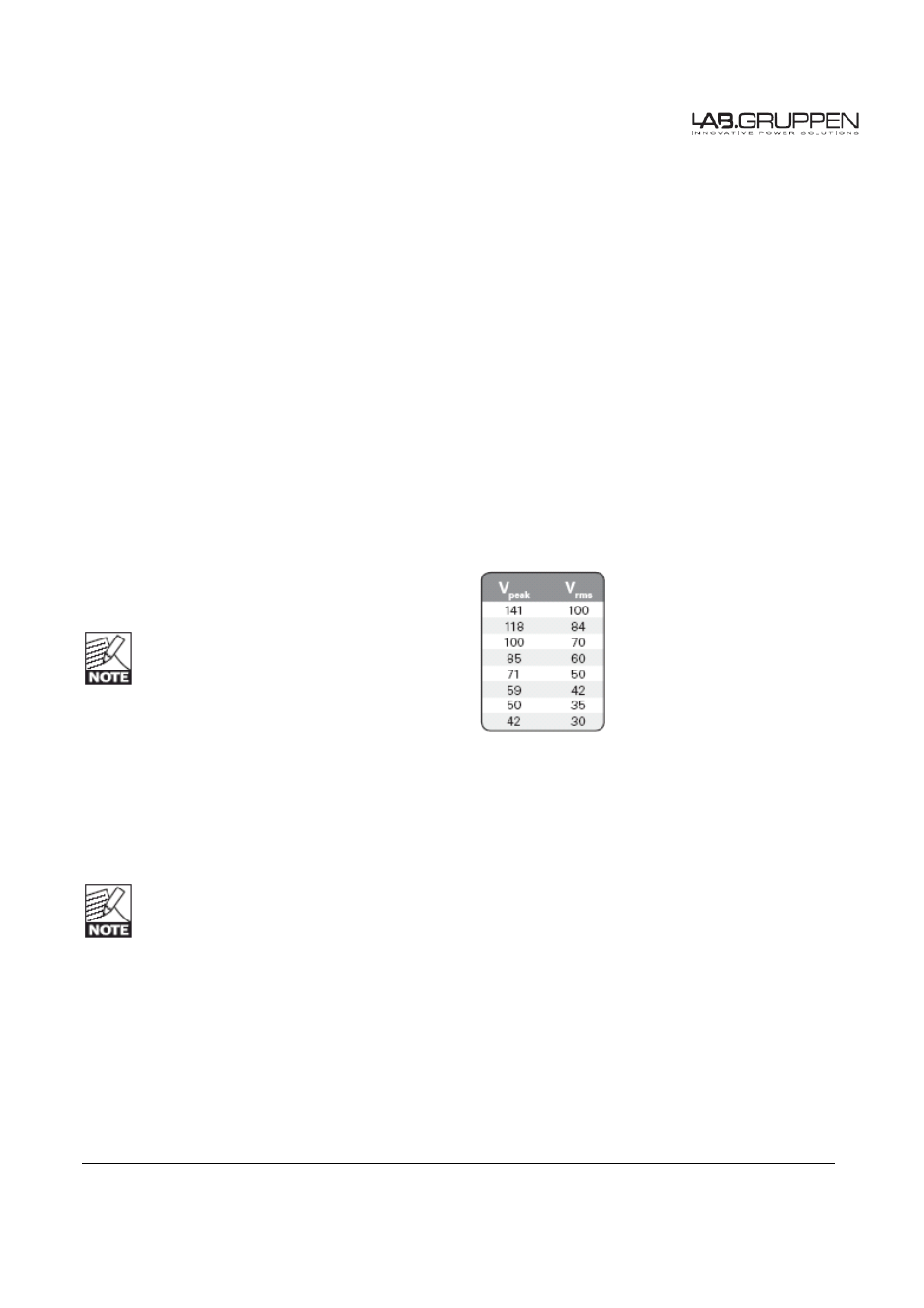

Значения для VPL показаны как максимальное
пиковое напряжение (maximum Voltage Peak); для
перевода в Vrms (среднеквадратичное напряжение в
Вольтах) необходимо разделить значение пикового
напряжения Voltage Peak на 1,41 (см. таблицу).
VPL позволяет установить корректное значение
максимальной пиковой мощности для любых
подключенных громкоговорителей. Корректность
установки зависит от типа системы (низко- или
высокоомной) и конкретной нагрузки, подключенной
к каналу. Так как каждый канал может быть
сконфигурирован для обеспечения ИЛИ высокого
пикового напряжения, ИЛИ высокого тока на нагрузку
с низким импедансом, очень важно установить
значения VPL корректно.
В случае применения индивидуального канала с
линиями постоянного напряжения 70-100 В просто
выставьте требуемое напряжение с помощью
микропереключателей DIP. Однако в случае работы
с низкоомными системами (2, 4, 8 или 16 Ом) иногда
необходимо выставить меньшие значения VPL,
чтобы не перегрузить громкоговорители слишком бо-
