ALLIGATOR “BILARM” S-725RS “Инструкция по установке”
© Saturn Marketing Ltd.
40
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ ALLIGATOR S-725RS НА АВТОМОБИЛИ ВАЗ

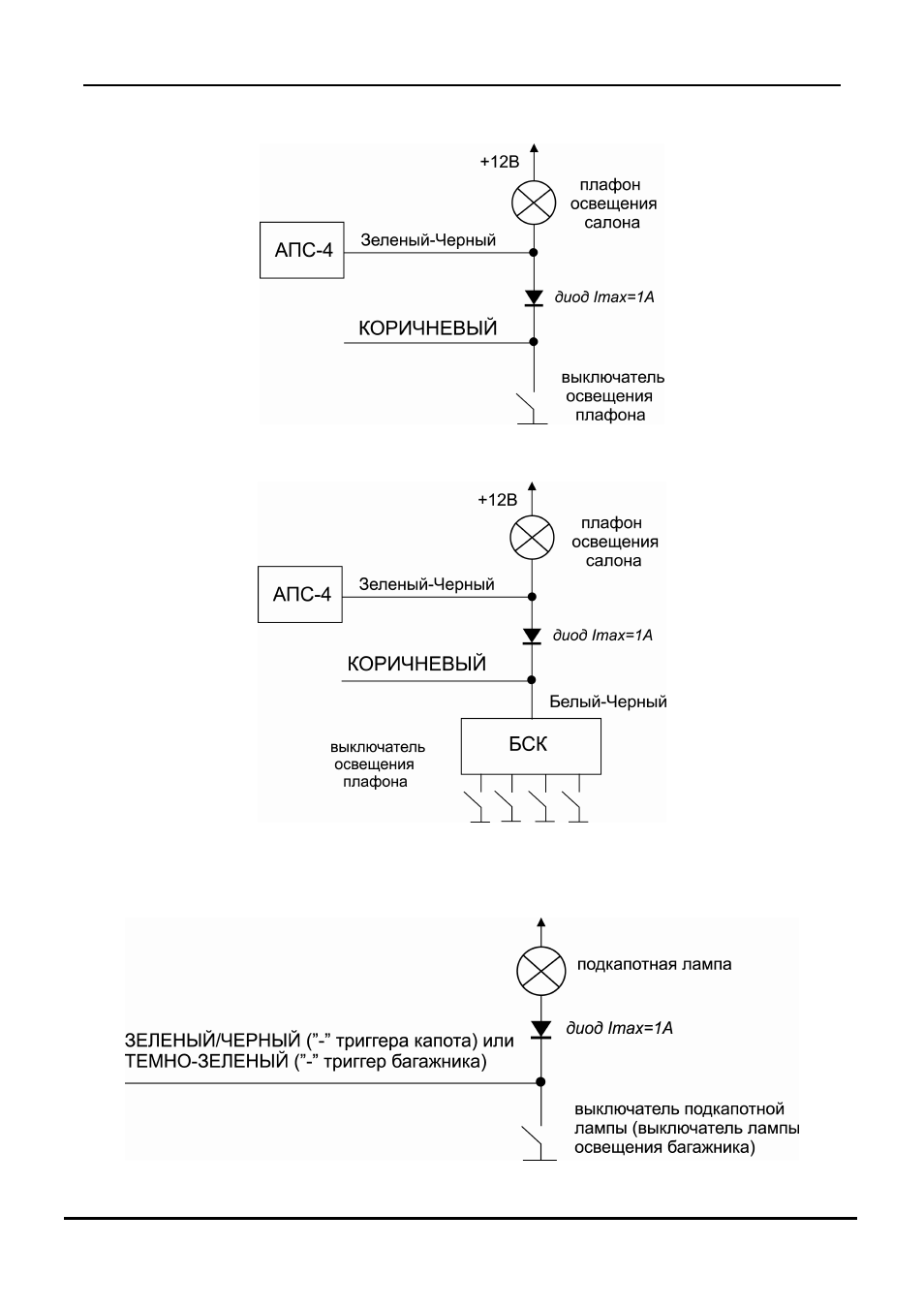

1. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы (“отрицательный триггер двери”) к
проводке автомобилей ВАЗ семейства 2109, 2123, оснащенных иммобилайзерами АПС-4 или АПС-6:
2. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы (“отрицательный триггер двери”) к
проводке автомобилей ВАЗ семейств 2110 и 2115, оснащенных иммобилайзерами АПС-4:
3. Рекомендуемая схема подключения ЗЕЛЕНОГО/ЧЕРНОГО провода системы (“отрицательный триггер
капота”) к подкапотной лампе автомобилей ВАЗ семейств 2109, 2115, 2123 и ТЕМНО-ЗЕЛЕНОГО провода
системы (“отрицательный триггер багажника”) к лампе освещения багажника автомобилей ВАЗ семейства
2115:
