ALLIGATOR “BILARM” S-725RS “Инструкция по установке” © Saturn Marketing Ltd.
21
Данный вход используется также для блокировки запуска двигателя при открытом капоте автомобиля и для
выключения двигателя, работающего под управлением системы дистанционного запуска, при открывании
капота автомобиля.
Подсоединение: Подсоедините ЗЕЛЕНЫЙ/ЧЕРНЫЙ провод к предварительно установленному концевому
выключателю капота автомобиля.
ЖЕЛТЫЙ/ЧЕРНЫЙ: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА СОСТОЯНИЯ СИСТЕМЫ / ОТРИЦАТЕЛЬНЫЙ
ВЫХОД 200 мА ДЛЯ ОТКЛЮЧЕНИЯ ШТАТНОЙ СИГНАЛИЗАЦИИ АВТОМОБИЛЯ

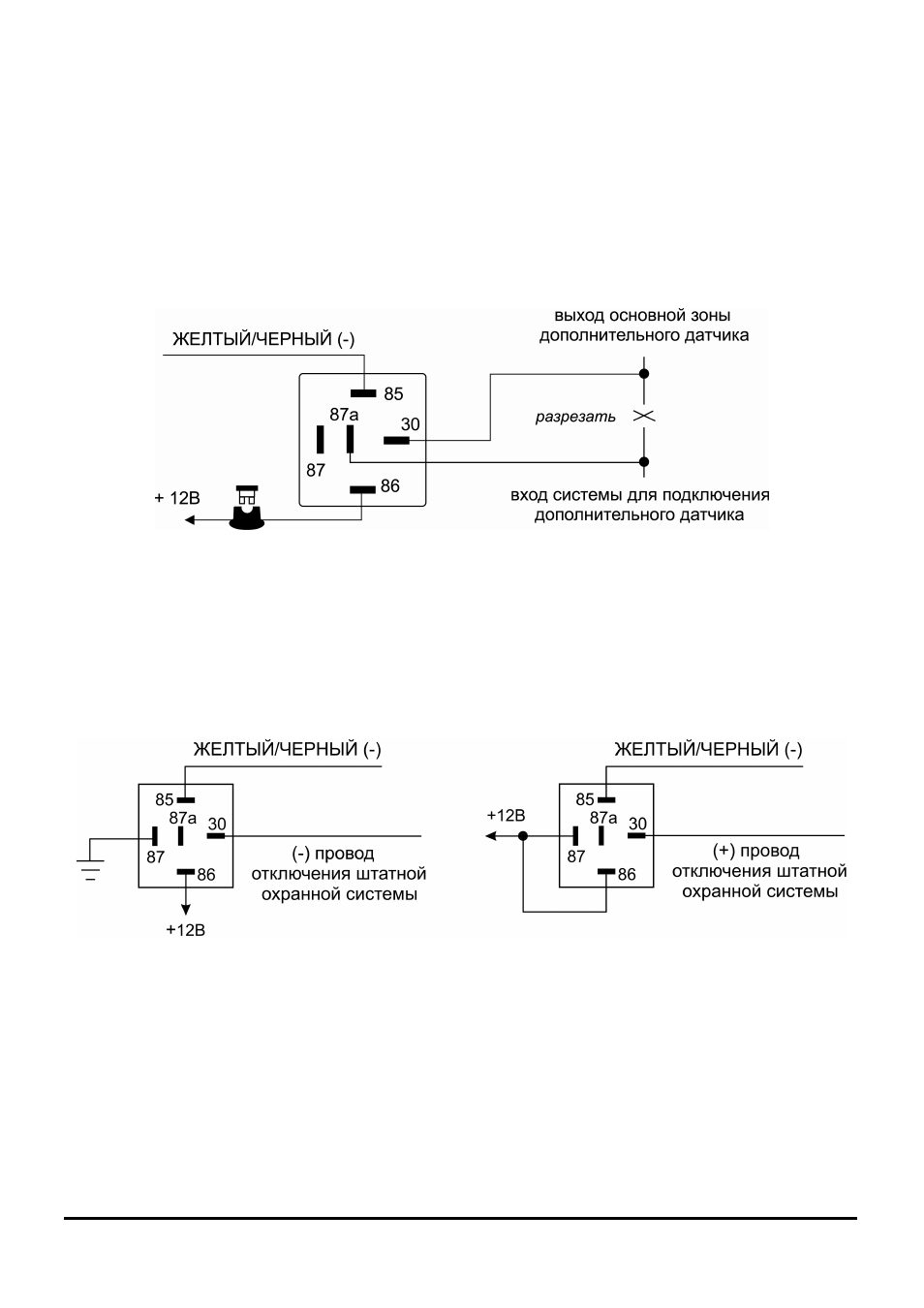

1) На ЖЕЛТЫЙ/ЧЕРНЫЙ провод подается сигнал отрицательной полярности 200 мА в течение всего вре-
мени работы двигателя автомобиля под управлением системы дистанционного или автоматического запус-
ка. Данный провод может использоваться для отключения дополнительных датчиков на время работы дви-
гателя (с использованием дополнительных реле), как показано на схеме ниже.
2) ЖЕЛТЫЙ/ЧЕРНЫЙ провод может быть запрограммирован таким образом (функция № 3.13), что он будет
замыкаться на “массу” каждый раз при дистанционном или автоматическом запуске двигателя автомобиля
и может использоваться для отключения штатной сигнализации (противоугонной системы) автомобиля при
запуске двигателя. Для подачи импульса отрицательной (-) или положительной (+) полярности на штатную
систему сигнализации, установленную на автомобиле, используйте дополнительные реле, как показано на
схемах ниже.
Подключение к (-) проводу снятия штатной
сигнализации с охраны с использованием
дополнительного реле
Подключение к (+) проводу снятия штатной
сигнализации с охраны с использованием
дополнительного реле
ТЕМНО-ЗЕЛЕНЫЙ ПРОВОД: (-) ТРИГГЕР БАГАЖНИКА (ЗОНА ОХРАНЫ 2)
Когда система находится в режиме охраны, при замыкании ТЕМНО-ЗЕЛЕНОГО провода на “массу” про-
изойдет немедленное срабатывание системы (зона охраны 2).
Подсоединение: Подсоедините ТЕМНО-ЗЕЛЕНЫЙ провод к предварительно установленному концевому
выключателю багажника отрицательной полярности.
КОРИЧНЕВЫЙ ПРОВОД: (-) ТРИГГЕР ДВЕРИ (ЗОНА ОХРАНЫ 3)
1) Замыкание КОРИЧНЕВОГО провода на “массу” при открывании двери автомобиля обеспечивает немед-
ленное срабатывание системы. Подсоединение триггера двери также необходимо для обеспечения работы
функции пассивной постановки на охрану.
