ALLIGATOR “BILARM” S-725RS “Инструкция по установке” © Saturn Marketing Ltd.
16
2 БЕЛЫХ ПРОВОДА: ИМПУЛЬСНЫЙ ВЫХОД НА УКАЗАТЕЛИ ПОВОРОТА +12В ПОСТ. ТОКА (15А
МАКС.)
1) Эти провода обеспечивают мигание указателей поворота при постановке и снятии системы с охраны, а
также при срабатывании системы, при включении режима “Паника” и при срабатывании режима “Anti-
HiJack” (если данная функция включена).

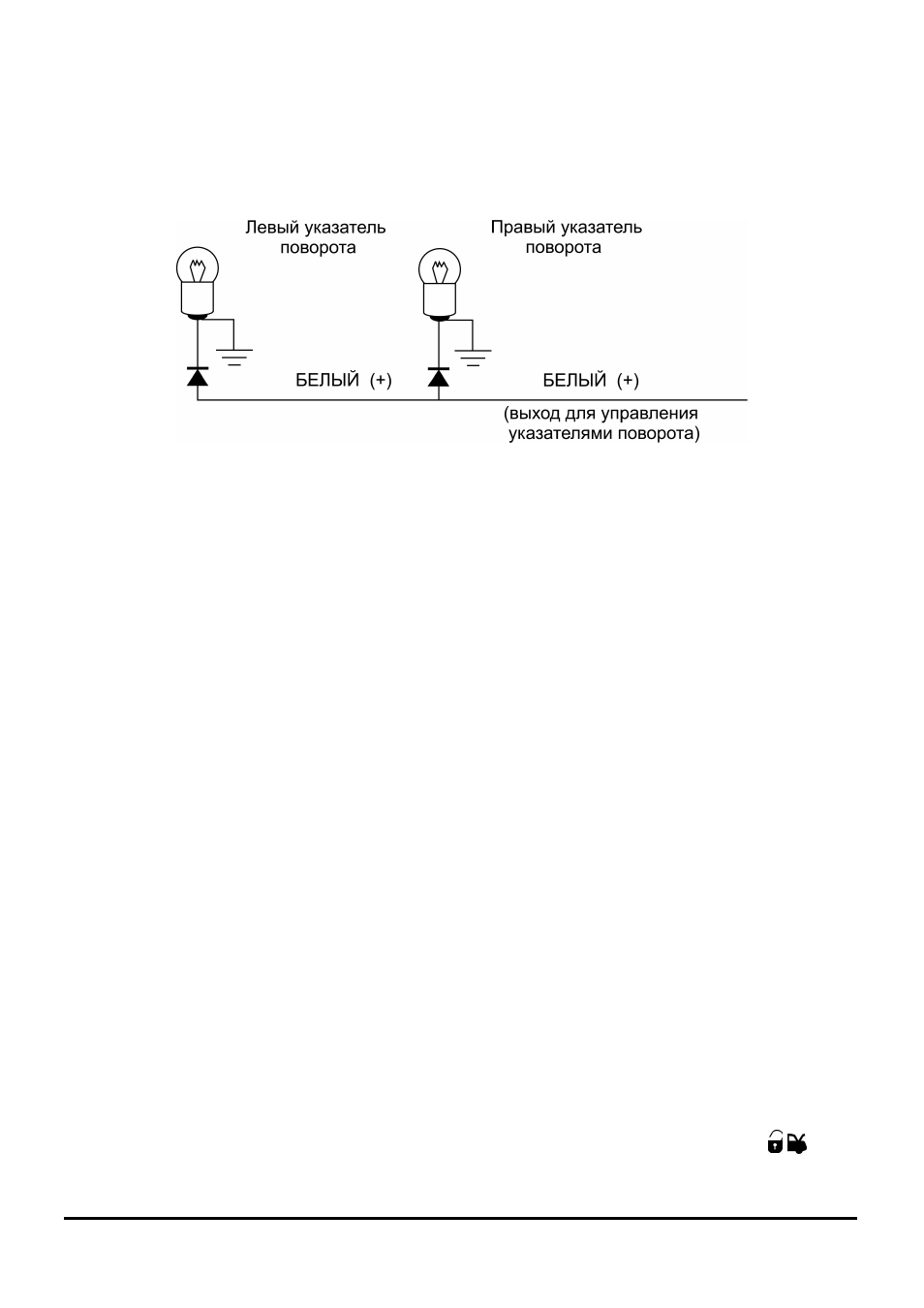

Подсоединение: Подсоедините БЕЛЫЕ провода системы к правым и левым указателям поворота автомо-
биля, как показано на схеме.
2) Вы также можете использовать БЕЛЫЕ провода системы для управления габаритными огнями автомо-
биля вместо указателей поворота:
♦ Если в автомобиле цепь управления габаритными огнями положительной полярности, подсоедините 2
БЕЛЫХ провода системы непосредственно к цепям управления правых и левых габаритных огней авто-
мобиля.
♦ Если же цепь управления габаритными огнями отрицательной полярности (как в большинстве авто-
мобилей японского производства), необходимо использовать дополнительные реле.
ЧЕРНЫЙ ПРОВОД: “МАССА” (ЗОНА ОХРАНЫ 7)
Черный провод подает “массу” на основной блок системы.
Подсоединение: Подсоедините ЧЕРНЫЙ провод системы к отрицательной клемме аккумулятора или к за-
земленным частям корпуса автомобиля.
ЗЕЛЕНЫЙ/БЕЛЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА ДЛЯ УПРАВЛЕНИЯ СТЕКЛОПОДЪЕМ-
НИКАМИ / ВЫХОД ДЛЯ УПРАВЛЕНИЯ ДОПОЛНИТЕЛЬНЫМ НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ БЛОКИ-
РОВКИ ДВИГАТЕЛЯ / ВЫХОД ДЛЯ УПРАВЛЕНИЯ ДОПОЛНИТЕЛЬНЫМ ПЕЙДЖЕРОМ / ВЫХОД ДЛЯ
УПРАВЛЕНИЯ ВНУТРИСАЛОННЫМ ОСВЕЩЕНИЕМ / ВЫХОД ДЛЯ ОТПИРАНИЯ ВСЕХ ДВЕРЕЙ (требу-
ется установка дополнительного реле)
В зависимости от состояния программируемой функции № 2.7 ЗЕЛЕНЫЙ/БЕЛЫЙ провод системы может
использоваться как:
♦ отрицательный выход для закрывания окон автомобиля при постановке системы на охрану
♦ отрицательный выход при включенном режиме охраны для блокировки двигателя Н.З. реле (заводская
установка функции № 2.7)
♦ отрицательный выход для управления дополнительным пейджером
♦ отрицательный выход для управления внутрисалонным освещением
♦ отрицательный выход для отпирания всех дверей
Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен ис-
пользоваться только для управления катушкой дополнительного реле.
1) Если автомобиль оборудован электрическими стеклоподъемниками ЗЕЛЕНЫЙ/БЕЛЫЙ провод может
быть запрограммирован как “отрицательный выход для закрывания окон автомобиля при поста-
новке системы на охрану”. В этом случае ЗЕЛЕНЫЙ/БЕЛЫЙ провод будет замыкаться на “массу” на 30
секунд после постановки системы на охрану с помощью брелка-передатчика. Нажатие кнопки / пере-
датчика в течение этих 30 секунд остановит работу данного выхода системы (система при этом останется в
режиме охраны).
