ALLIGATOR “BILARM” S-725RS “Инструкция по установке”

© Saturn Marketing Ltd.

17

Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система ав-
томатически отключит вход датчика удара и вход дополнительного датчика на все время, пока данный вы-
ход активизирован + еще 3 секунды.

Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками ав-
томобиля, при замыкании которого на массу происходит закрывание окон. Подсоедините ЗЕЛЕНЫЙ/БЕЛЫЙ
провод к данному проводу.

2) Штатная функция ЗЕЛЕНОГО/БЕЛОГО провода системы - “отрицательный выход для управления
дополнительным реле блокировки двигателя
”. ЗЕЛЕНЫЙ/БЕЛЫЙ провод замыкается на “массу” при
включении режима охраны и может использоваться для управления дополнительным нормально замкну-

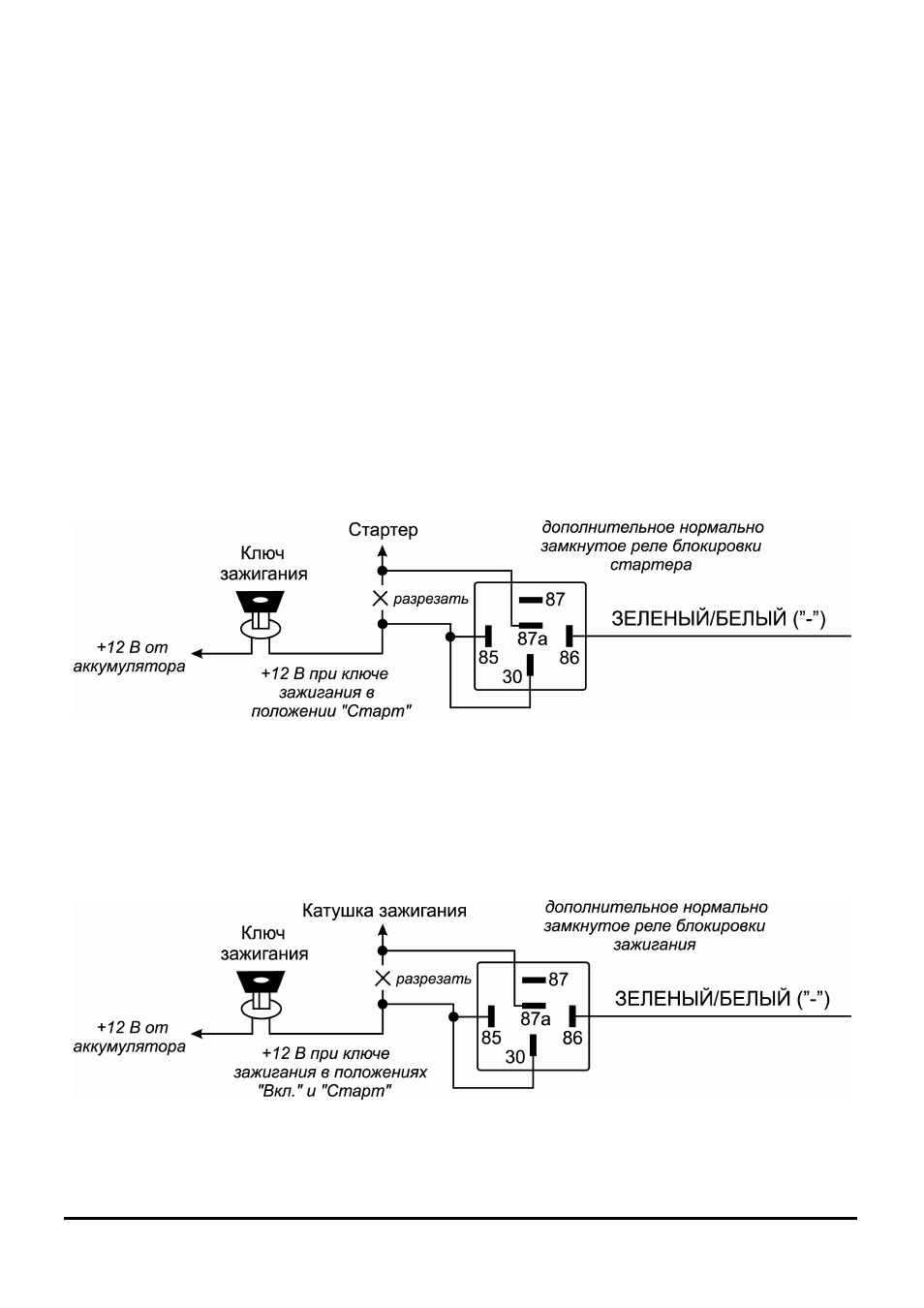

тым реле блокировки стартера или зажигания. Ниже описан вариант подключения для дополнительной
блокировки стартера.
Подсоединение: Подсоедините ЗЕЛЕНЫЙ/БЕЛЫЙ провод системы к клемме № 86 дополнительного реле.
Подсоедините клемму № 85 реле к проводу от замка зажигания, на который поступает напряжение +12В,
когда ключ зажигания находится в положении “ЗАПУСК” (CRANK), и присутствует напряжение 0В, когда
ключ зажигания находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 30 реле. Подсое-
дините другую часть провода к клемме № 87A реле.
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.

ВНИМАНИЕ: Дополнительное реле блокировки стартера должно быть подключено к цепи включения
стартера между замком зажигания и местом подсоединения ФИОЛЕТОВОГО провода 6-контактного
силового разъема системы. Если используется блокировка цепи зажигания, то данное реле должно
быть подключено к проводу, идущему от замка зажигания, между замком зажигания и местом подклю-
чения РОЗОВОГО провода 6-контактного силового разъема системы.

Схема подключения ЗЕЛЕНОГО/БЕЛОГО провода для блокировки цепи зажигания автомобиля:

ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ЗЕЛЕ-
НЫЙ/БЕЛЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!
