ALLIGATOR “BILARM” S-725RS “Инструкция по установке”
© Saturn Marketing Ltd.
19
5) ЗЕЛЕНЫЙ/БЕЛЫЙ провод может быть также запрограммирован как “отрицательный выход для от-
пирания всех дверей” для реализации функции отпирания дверей в 2 этапа при снятии системы с охраны.
В этом случае ЗЕЛЕНЫЙ/БЕЛЫЙ провод будет замыкаться на “массу” на 1 секунду при повторном нажатии
кнопки
/
передатчика в течение 5 секунд после сигналов подтверждения снятия системы с охраны.
Подсоединение: Для реализации данной функции необходимо будет подсоединить ЗЕЛЕНЫЙ/БЕЛЫЙ про-
вод 6-контактного разъема управления замками дверей только к электроприводу, установленному в двери
водителя. Подсоедините ЗЕЛЕНЫЙ/БЕЛЫЙ провод (используя, при необходимости, дополнительные реле)
к проводам отпирания всех остальных дверей
ТЕМНО-СИНИЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА / КАНАЛ 2.
1) ТЕМНО-СИНИЙ провод замыкается на “массу” на 1 секунду при нажатии и удерживании кнопки
/
передатчика на 2 секунды при снятой охране и выключенном зажигании и используется для дистанционного
открывания электрического замка крышки багажника (если автомобиль им оборудован).
Выход канала 2 системы будет также работать при включенном зажигании, но только если в этот момент
открыта одна из дверей автомобиля. Это предотвратит случайное открывание багажника при движении ав-
томобиля.
Если же выход канала 2 активизирован при включенном режиме охраны, то в этом случае система одно-
временно на 3 секунды отключит датчик удара, дополнительный датчик и триггер капота/багажника для то-
го, чтобы открывание багажника не вызвало срабатывание системы. Через 3 секунды после того, как ба-
гажник будет закрыт, система опять автоматически возьмет эти цепи под охрану.
Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен ис-
пользоваться только для управления катушкой дополнительного реле.
ВНИМАНИЕ: Подсоединение ТЕМНО-СИНЕГО провода непосредственно к сильноточным цепям замка ба-
гажника или к некоторым устройствам дистанционного запуска двигателя приведет к повреждению основно-
го блока системы.

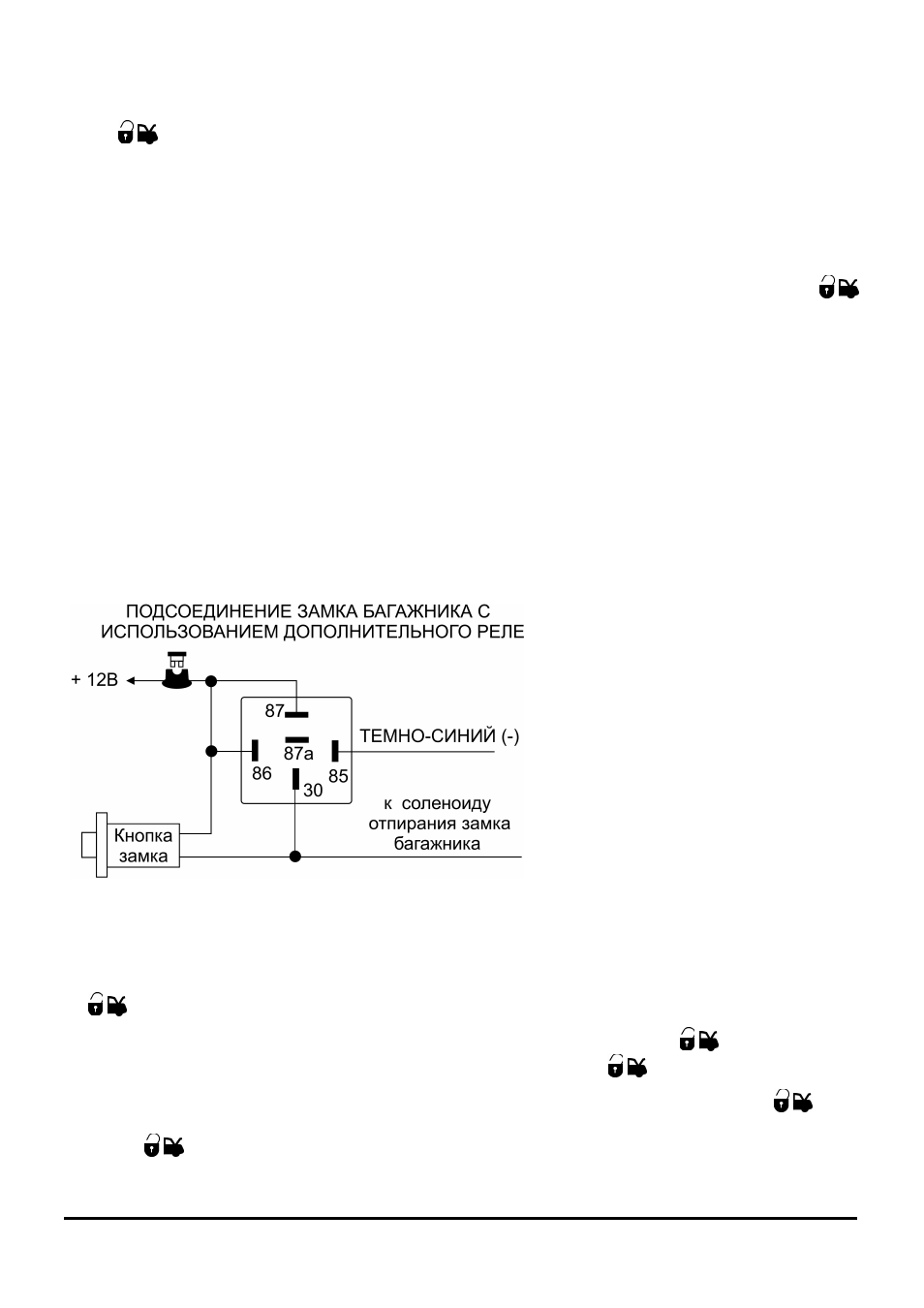

Подсоединение: Подсоедините ТЕМНО-
СИНИЙ провод к клемме № 85 дополни-
тельного 30А реле, подсоедините клемму
№ 86 реле к +12В. Подсоедините осталь-
ные контакты реле как показано на схеме
или в соответствии с выбранной функцией
выхода канала 2 системы.
2) Выход канала 2 системы (ТЕМНО-СИНИЙ провод) может также использоваться для управления различ-
ными иными дополнительными устройствами. Режим работы выхода канала 2 в этом случае может быть
запрограммирован при установке системы (программируемая функция № 2.4) как:
♦ Отрицательный “импульсный” сигнал, активизируемый на 1 секунду или на все время, пока кнопка
/
передатчика удерживается в нажатом положении, но не более 25 секунд;
♦ Отрицательный “постоянный” сигнал, активизируемый при нажатии кнопки
/
передатчика на 2
секунды и работающий до следующего нажатия и удерживания кнопки
/
передатчика на 2 секунды.
♦ Отрицательный “таймерный 30-секундный” сигнал, активизируемый при нажатии кнопки
/
пере-
датчика на 2 секунды и работающий в течение 30 секунд либо до следующего нажатия и удерживания
кнопки
/
передатчика на 2 секунды.
В любом из описанных выше случаев:
