ALLIGATOR “BILARM” S-725RS “Инструкция по установке”
© Saturn Marketing Ltd.
18
3) ЗЕЛЕНЫЙ/БЕЛЫЙ провод может быть также запрограммирован как “отрицательный выход для
управления дополнительным пейджером”. В этом случае ЗЕЛЕНЫЙ/БЕЛЫЙ провод будет замыкаться
на “массу” только при срабатывании системы.

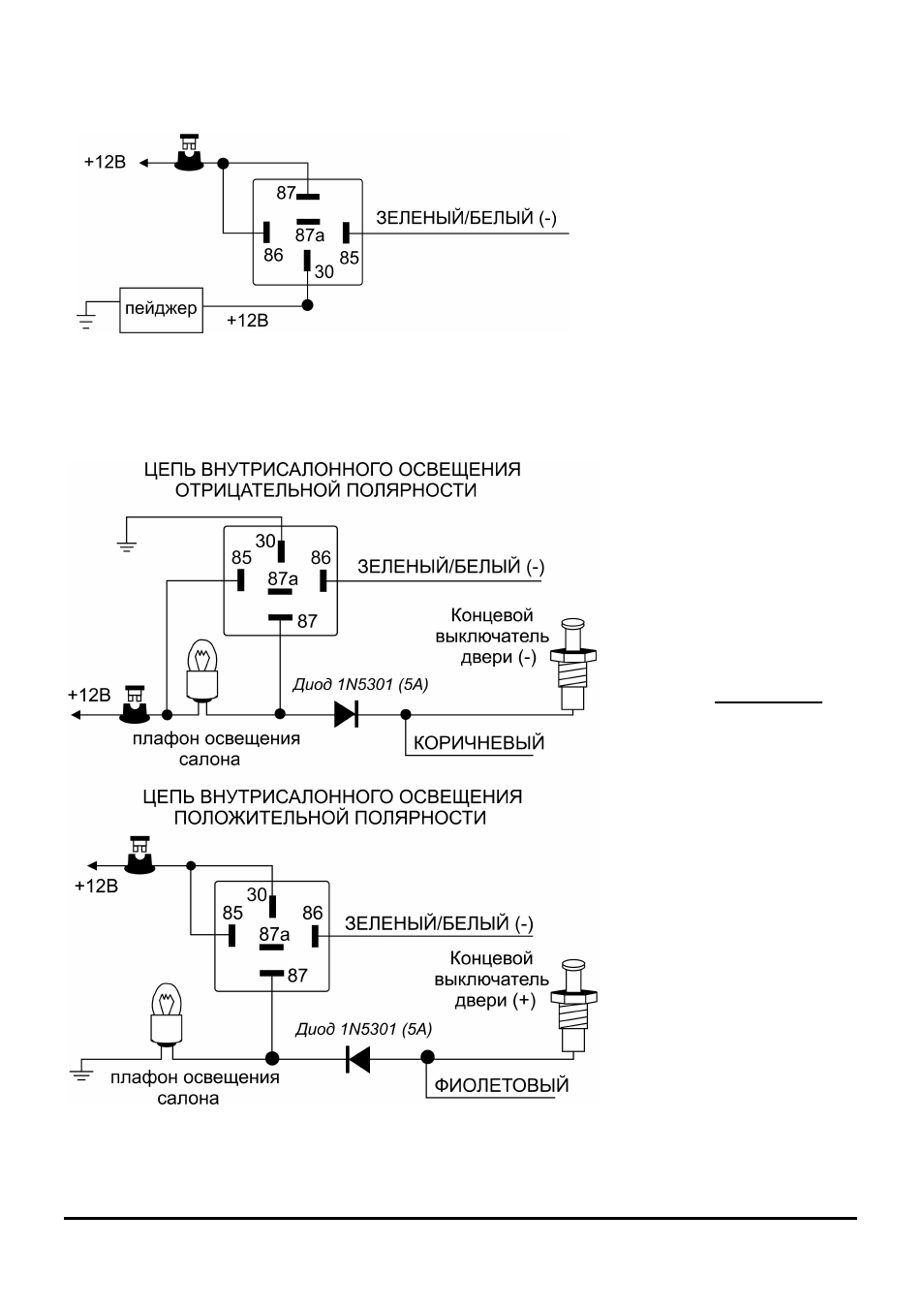

Подсоединение: Подсоедините ЗЕ-
ЛЕНЫЙ/БЕЛЫЙ провод к проводу
отрицательного триггера дополни-
тельного пейджера. В том случае,
если пейджер управляется положи-
тельным триггером, используйте до-
полнительное реле, как показано на
схеме ниже.
4) ЗЕЛЕНЫЙ/БЕЛЫЙ провод может быть также запрограммирован как “отрицательный выход для
управления внутрисалонным освещением”. В этом случае ЗЕЛЕНЫЙ/БЕЛЫЙ провод будет замыкать-
ся на “массу” на 30 секунд после снятия системы с охраны и импульсно замыкаться на “массу” при сраба-
тывании системы, обеспечивая включения внутрисалонного освещения автомобиля. .
Подсоединение: Подсоедините
ЗЕЛЕНЫЙ/БЕЛЫЙ
провод
к
клемме № 86 дополнительного
30А реле и подсоедините клемму
№ 85 реле к +12В через предо-
хранитель. Подсоедините осталь-
ные контакты реле в соответствии
с полярностью цепи внутрисалон-
ного освещения автомобиля как
показано на схемах.
ВНИМАНИЕ: Обязательно ис-
пользуйте диод для изолирования
цепи управления внутрисалонным
освещением от цепи триггера
двери. В противном случае не
сможет
правильно
работать
функция пассивной постановки на
охрану и функция автоматической
повторной постановки системы в
режим охраны.
