ALLIGATOR М-725 “Инструкция по установке”
© Saturn Marketing Ltd.
20

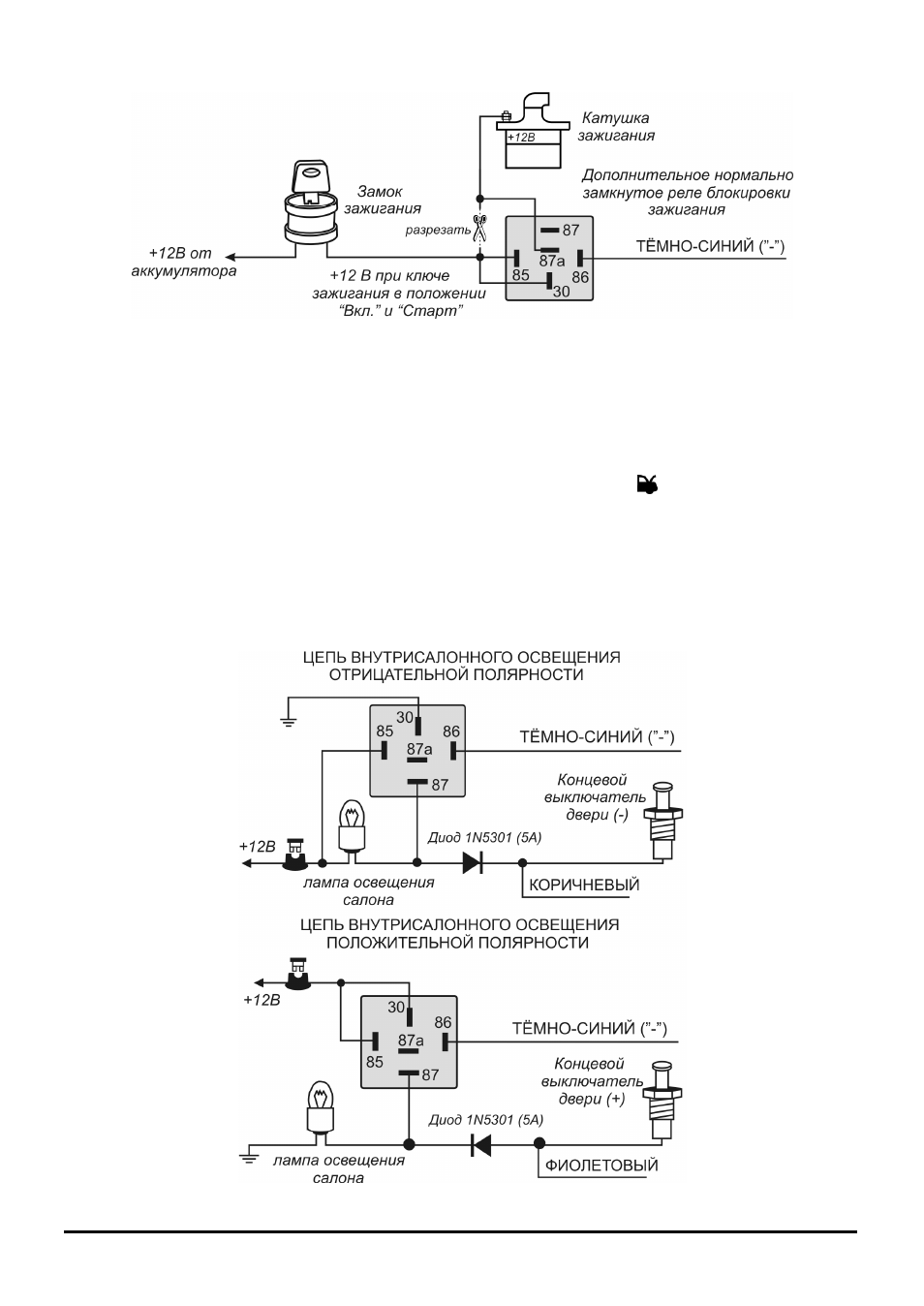

Схема подключения ТЁМНО-СИНЕГО провода для блокировки цепи зажигания автомобиля:
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ТЁМНО-
СИНИЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!
6) ТЁМНО-СИНИЙ провод может быть также запрограммирован как “выход для управления внутриса-
лонным освещением автомобиля” (программируемая функция № 15) и в этом случае он также уже
более не будет замыкаться на “массу” при нажатии и удерживании кнопки
передатчика. Вместо этого
ТЁМНО-СИНИЙ провод будет замыкаться на «массу» на 30 секунд после снятия системы с охраны (или
до включения зажигания, если это произойдёт ранее) и будет импульсно замыкаться при срабатывании
системы, обеспечивая включения внутрисалонного освещения в режиме тревоги.
Подсоединение:
Подсоедините ТЁМНО-СИНИЙ провод к контакту № 86 дополнительного 30А реле и подсоедините кон-
такт № 85 реле к +12В через предохранитель. Подсоедините остальные контакты реле в соответствии с
полярностью цепи внутрисалонного освещения автомобиля, как показано на схемах.
