ALLIGATOR М-725 “Инструкция по установке”
© Saturn Marketing Ltd.
12

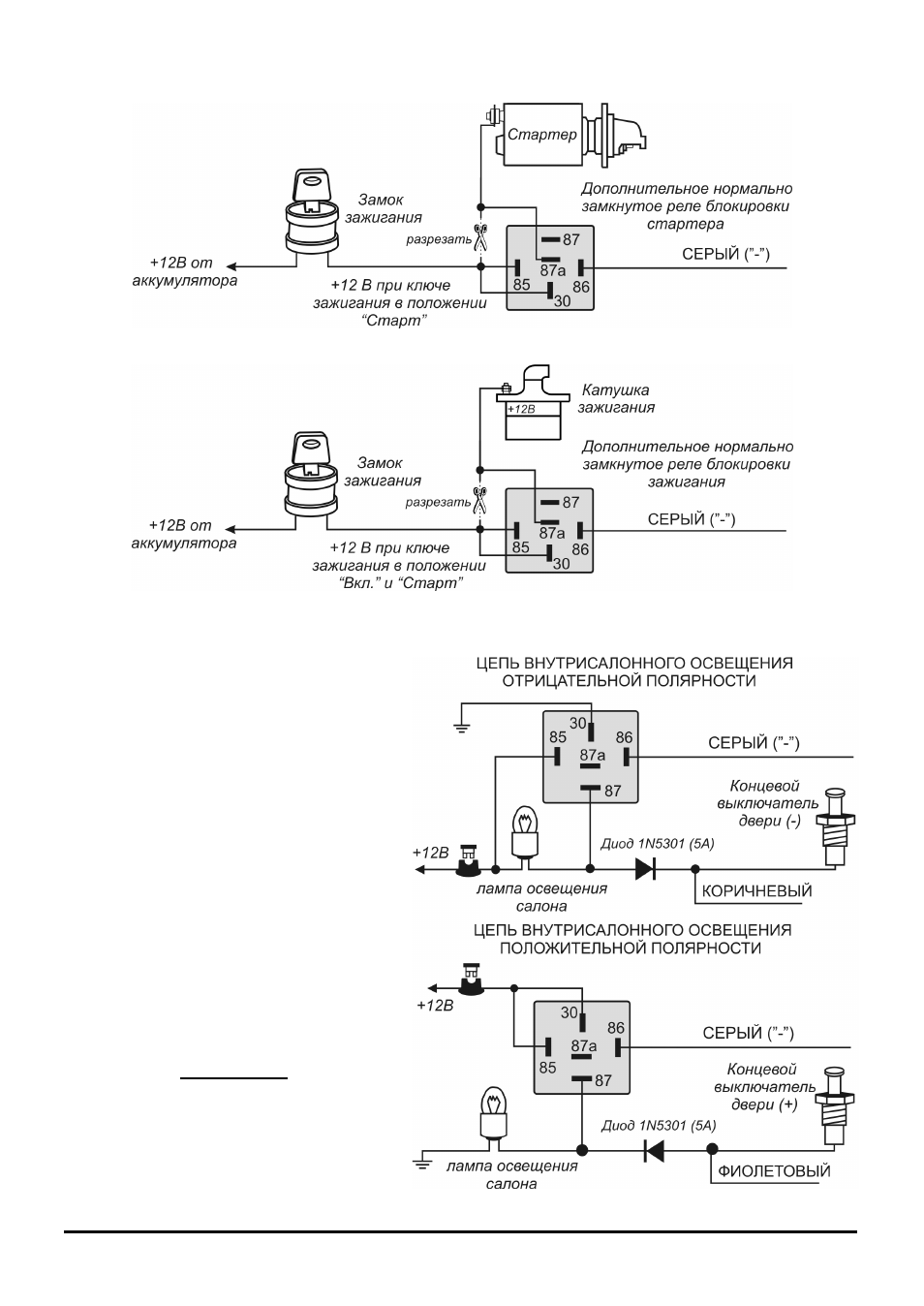

Схема подключения Серого провода для блокировки стартера автомобиля:
Схема подключения Серого провода для блокировки цепи зажигания автомобиля:
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать СЕРЫЙ про-
вод для блокировки какой-либо иной цепи, кроме цепи стартера!
5) СЕРЫЙ
провод
может
быть
запрограммирован как “отрицательный
выход
для
управления
внут-
рисалонным
освещением
автомобиля” (программируемая
функция № 17). В этом случае провод
уже более не будет управляться при
нажатии и удерживании 3 секунды кнопок
передатчика,
вместо
этого
СЕРЫЙ
провод будет автоматически замыкаться
на “массу” на 30 секунд после снятия
системы с охраны и импульсно при
срабатывании
системы,
обеспечивая
включения внутрисалонного освещения
(при установке дополнительного реле).
Подсоединение:
Подсоедините
СЕРЫЙ
провод к клемме № 86 дополнительного 30А
реле и подсоедините клемму № 85 реле к +12В
через
предохранитель.
Подсоедините
остальные контакты реле в соответствии с
полярностью цепи внутрисалонного освещения
автомобиля как показано на схемах.
ВНИМАНИЕ: Обязательно используйте
диод для изолирования цепи управления
внутрисалонным
освещением
от
цепи
триггера двери. В противном случае не
сможет
правильно
работать
функция
пассивной постановки на охрану и функция
автоматической
повторной
постановки
системы в режим охраны.
