В любом из описанных выше случаев:
- выход дополнительного канала системы может быть активизирован в любое время (при включенном или
при выключенном режиме охраны, при включенном или при выключенном зажигании и т.д.);
- для того, чтобы работа дополнительных устройств, управляемых дополнительным каналом, не вызыва-
ла срабатывания системы, система автоматически отключит вход датчика удара и вход цепи зажигания
на все время, пока выход дополнительного канала активизирован, плюс еще дополнительно на 2 секун-
ды. Если вход датчика удара системы или вход зажигания остается активным после окончания работы
выхода дополнительного канала системы – данная зона будет обойдена, сирена системы подаст 3 сиг-
нала, а указатели поворота включатся 3 раза.
Подсоединение: Подсоедините ТЁМНО-СИНИЙ провод к клемме № 85 дополнительного 30А реле, под-
соедините контакт № 86 реле к +12В. Подсоедините остальные контакты реле в соответствии с выбран-
ной функцией дополнительного канала системы.
3) Вы можете также использовать выход дополнительного канала системы (Тёмно-Синий провод) для того,
чтобы система подавала питание на замок зажигания в течение определенного времени.
В этом случае Вы сможете ставить систему в режим охраны с заведенным двигателем, не
оставляя ключи в замке зажигания (если включена программируемая функция № 12):
♦ Перед выключением зажигания активизируйте выход дополнительного канала системы нажатием и
удерживанием кнопки
передатчика на 3 секунды. Система начнет подавать напряжение на замок
зажигания в обход ключа зажигания.
♦ Выньте ключи из замка зажигания (двигатель будет продолжать работать), выйдите из автомобиля,
убедитесь, что все двери, капот и багажник закрыты и поставьте систему в режим охраны автомобиля
с работающим двигателем, нажав кнопку брелока-передатчика на 3 секунды.
♦ После снятия системы с охраны вставьте ключи в замок зажигания и включите зажигание. После это-
го отключите дополнительный канал системы нажатием и удерживанием кнопки
передатчика на 3
секунды. Двигатель будет продолжать работать.
Для реализации данной функции (рекомендуется использовать дополнительное реле 40А т.к. в цепи зажи-
гания может быть достаточно высокий ток):
a) Одна из цепей блокировки двигателя ДОЛЖНА использоваться для блокировки цепи зажигания.
b) Запрограммируйте тип выхода дополнительного канала системы как “постоянный” (функция № 14);
c) Подсоедините Тёмно-Синий провод системы к контакту № 86 дополнительного реле.
d) Подсоедините контакт № 85 и № 30 реле к проводу от замка зажигания, на который поступает напряже-
ние +12В, когда ключ зажигания находится в положениях “ВКЛ” (ON) и “ЗАПУСК” (CRANK) и присутствует
напряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт № 85 реле должен
быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блокировки це-

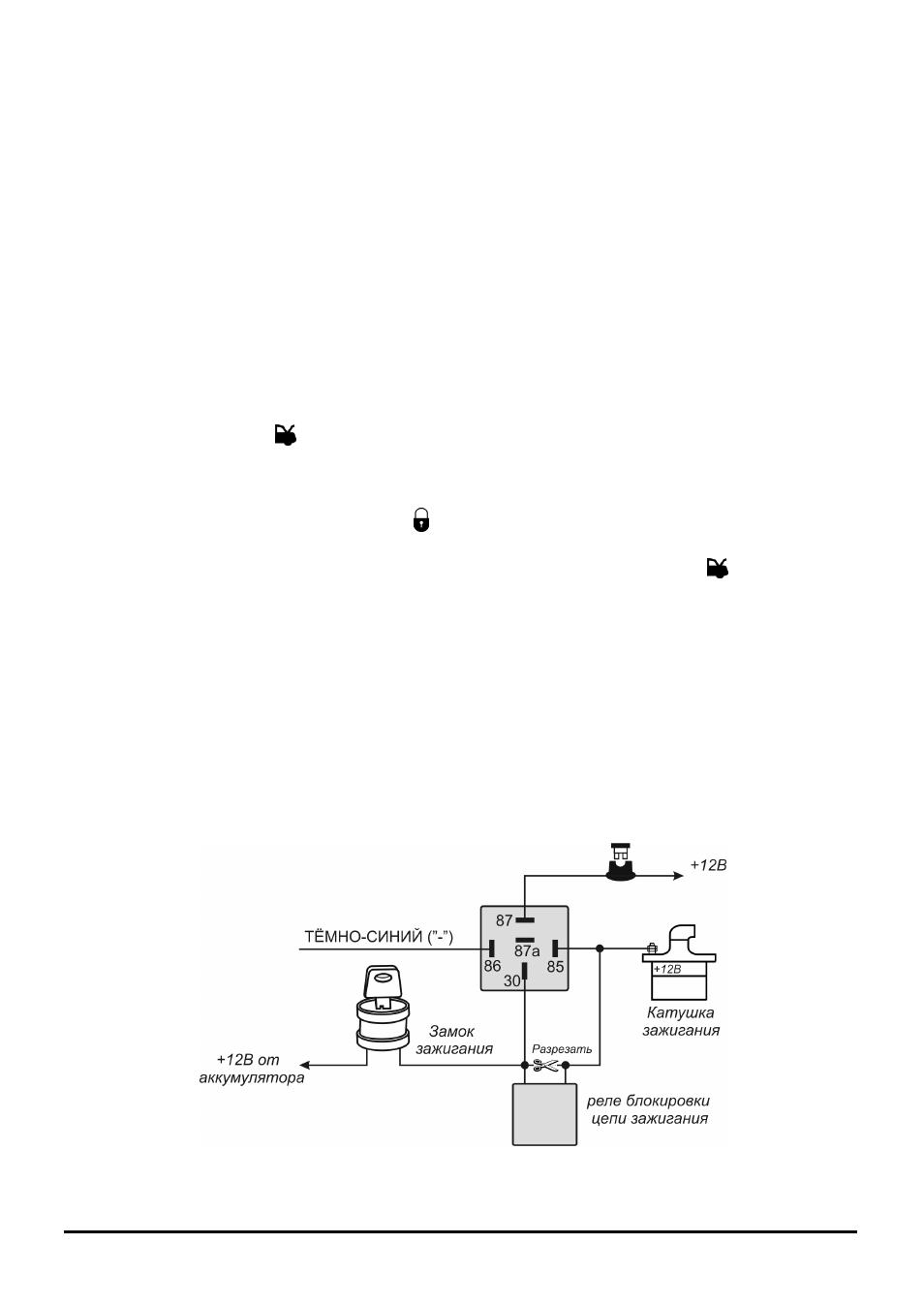

пи зажигания (как показано на схеме ниже).
e) Подсоедините контакт № 87 реле к постоянному питанию +12В через предохранитель.
