ALLIGATOR М-725 “Инструкция по установке”
© Saturn Marketing Ltd.
10

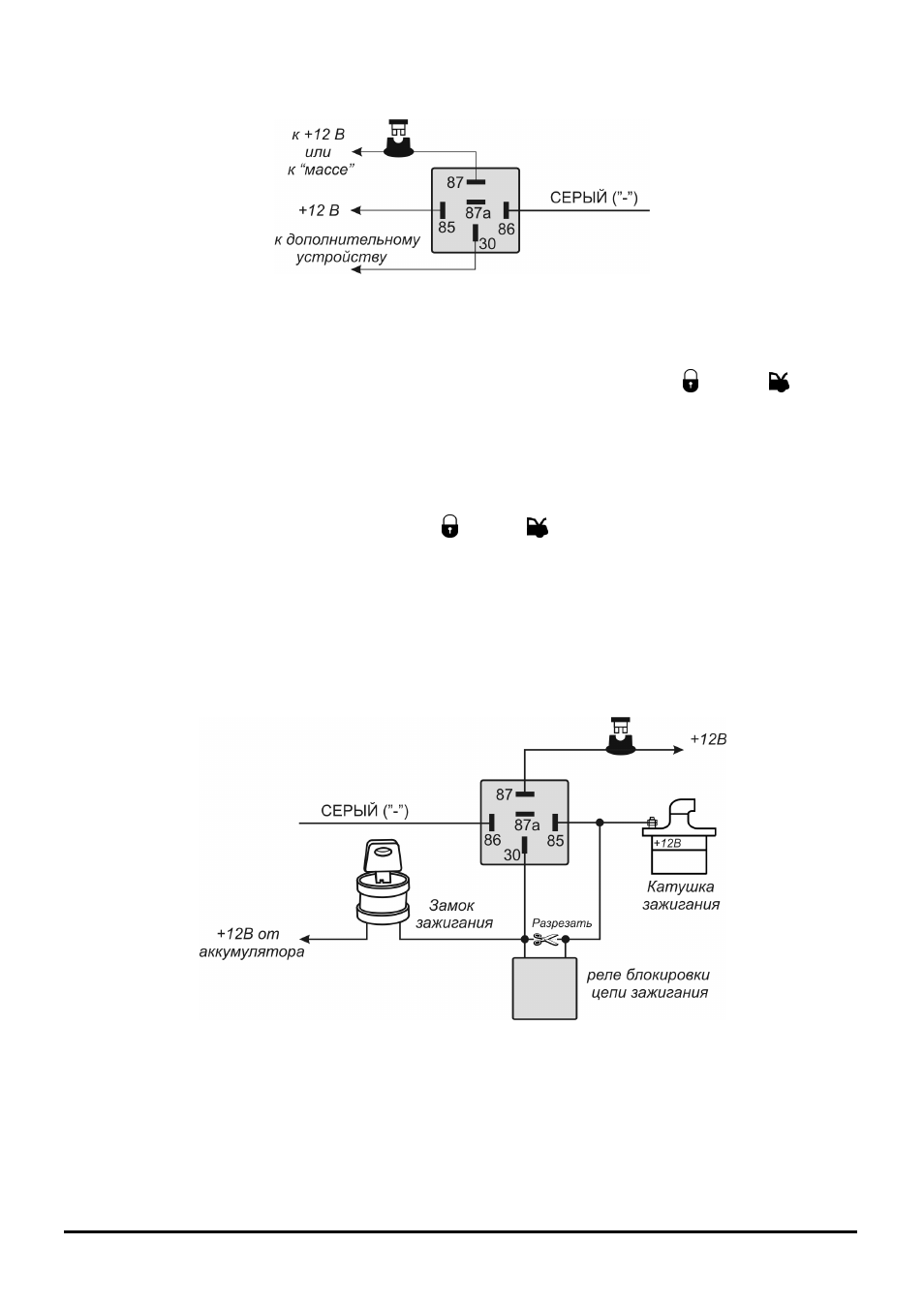

Подсоединение: Подсоедините СЕРЫЙ провод системы к контакту № 85 дополнительного 30А реле, подсое-
дините контакт № 86 реле к +12В. Подсоедините остальные контакты реле в соответствии с выбранной функ-
цией канала 3 системы.
2) Вы можете использовать также СЕРЫЙ провод для того, чтобы система подавала питание на замок за-
жигания в течение определенного времени.
В этом случае Вы сможете ставить систему в режим охраны с заведенным двигателем, не ос-
тавляя ключи в замке зажигания (если программируемая функция № 12 включена):
♦ Перед выключением зажигания активизируйте выход канала 3, нажав кнопку и кнопку
передат-
чика одновременно на 3 секунды. Система начнет подавать напряжение на замок зажигания в обход
ключа зажигания.
♦ Выньте ключи из замка зажигания (двигатель будет продолжать работать), выйдите из автомобиля,
убедитесь, что все двери, капот и багажник закрыты и поставьте систему в режим охраны автомобиля
с работающим двигателем.
♦ После снятия системы с охраны вставьте ключи в замок зажигания и включите зажигание. После это-
го отключите канал 3 системы, нажав кнопку и кнопку
передатчика одновременно на 3 секунды.
Двигатель будет продолжать работать.
Для реализации данной функции:
a) Запрограммируйте выход канала 3 системы (СЕРЫЙ провод) как “постоянный”;
b) Подсоедините СЕРЫЙ провод системы к клемме № 86 дополнительного реле.
c) Подсоедините клеммы № 85 и № 30 реле к проводу от замка зажигания, на который поступает напряже-
ние +12В, когда ключ зажигания находится в положениях “ВКЛ” (ON) и “ЗАПУСК” (CRANK) и присутствует
напряжение 0В, когда ключ зажигания находится в любом ином положении. Подсоедините клемму № 87
реле к постоянному питанию +12В через предохранитель как показано на схеме ниже.
ВНИМАНИЕ: данное дополнительное реле должно быть подключено ДО места подключения цепи блоки-
ровки зажигания (если данная цепь используется).
