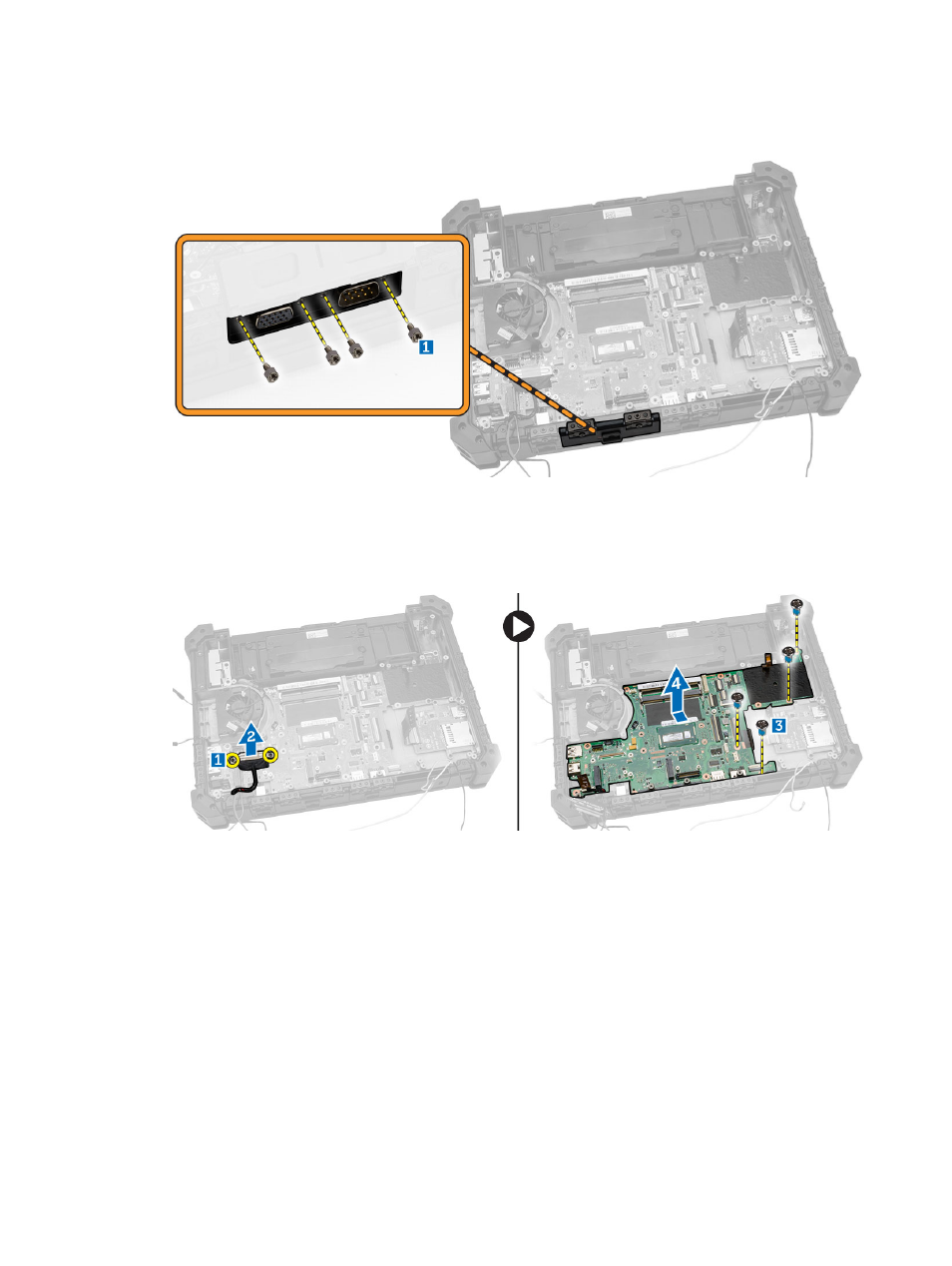

b. Выверните винты, которыми крепятся видеоразъемы [1].
c. Извлеките разъемы из компьютера [1].
6. Чтобы извлечь системную плату:
a. Выверните винты, которыми крепится разъем eDP [1].
b. Приподнимите и извлеките кронштейн разъема eDP [2].
c. Выверните винты, которыми крепится системная плата [3].
d. Сдвиньте и извлеките системную плату из корпуса компьютера [4].
Установка системной платы
1. Установите системную плату, совместив ее с разъемами.
2. Заверните винты, которыми системная плата крепится к корпусу компьютера.
3. Установите разъем eDP и поместите кронштейн в предназначенное для него гнездо.
4. Затяните винты, чтобы прикрепить разъем eDP к системной плате.
5. Затяните винты, которыми крепится видеоразъем.
6. Закройте крышку видеоразъема.
7. Переверните корпус компьютера и подсоедините ленточные кабели к системной плате.
8. Подсоедините к системной плате указанные кабели:
