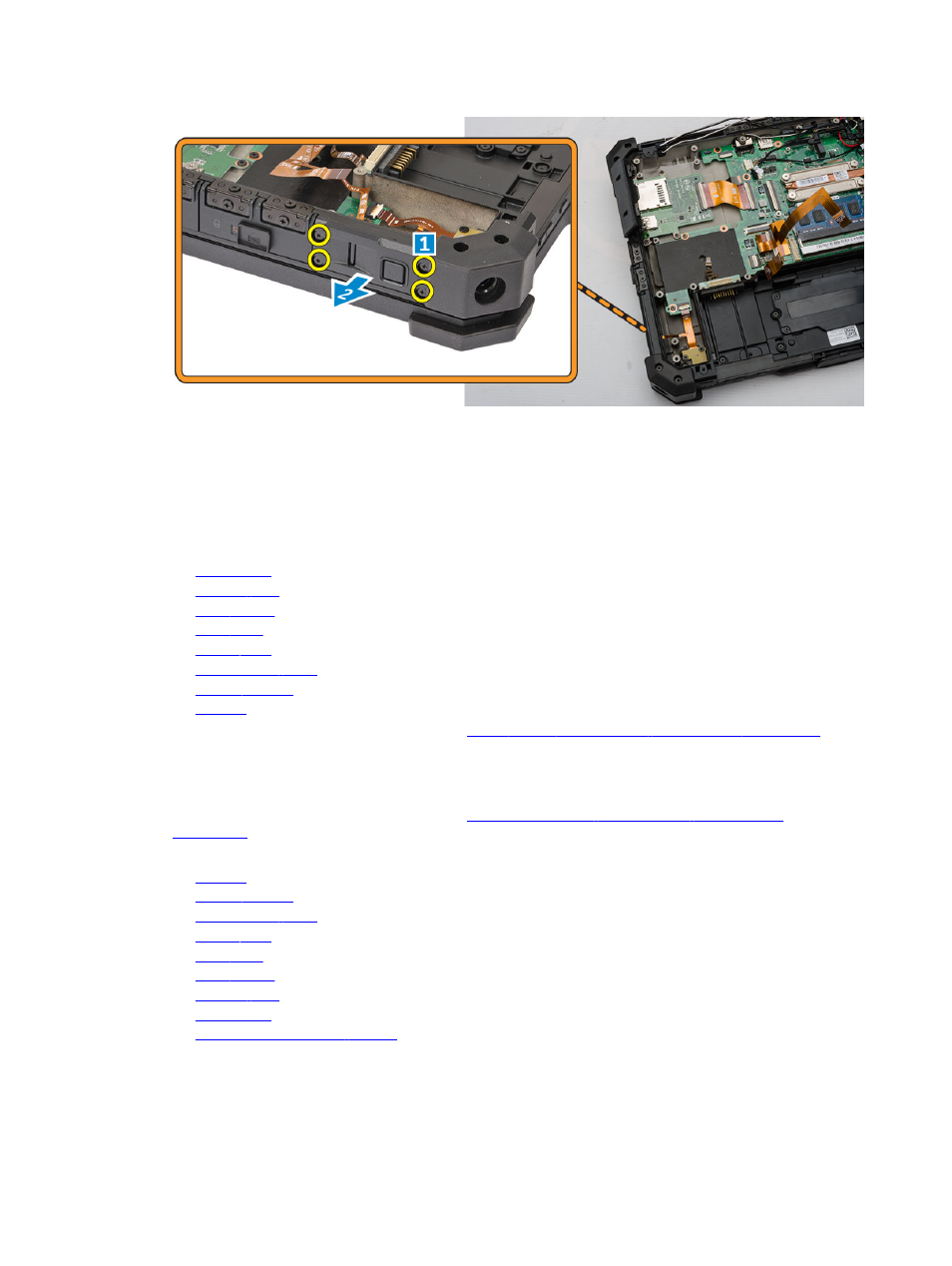

Установка устройства считывания отпечатков пальцев
1. Разместите устройство считывания отпечатков пальцев в предназначенное для него гнездо в корпусе
компьютера .
2. Затяните винты, чтобы зафиксировать устройство считывания отпечатков пальцев.
3. Установите:
a. скобу платы
b. жесткий диск
c. плату MEMS
d. плату USH
e. модуль GPS
f. стыковочную плату
g. нижняя крышка
h. батарею
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Извлечение платы светодиодных индикаторов
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите:
a. батарею
b. нижняя крышка
c. стыковочную плату
d. модуль GPS
e. плату USH
f. плату MEMS
g. жесткий диск
h. скобу платы
i. считыватель отпечатков пальцев
3. Чтобы извлечь плату светодиодных индикаторов:
a. Отсоедините плату светодиодных индикаторов от разъема [1,2]
30
